Данный фонарь выпускается в двух вариантах - на диодах XP-G и Nichia 219C. Первый вариант - формально чуть поярче, второй - имеет более приятную цветовую температуру и в теории обеспечивает лучшую цветопередачу. Для меня выбор был очевиден
Посылка была упакована в пакет из тёмно-серого полиэтилена. К сожалению, мимо внимания таможенников она не прошла(впрочем, явно не у одного меня), и её вскрыли. Я до сих пор теряюсь в догадках, что выглядело подозрительным - вес коробки или квадратная насечка на её содержимом?

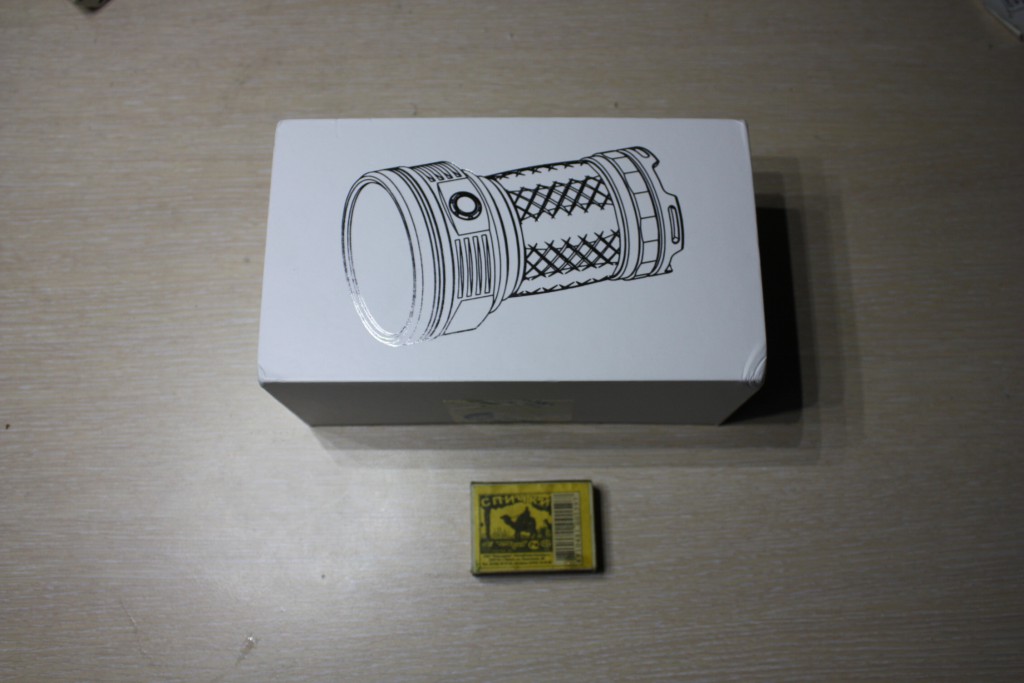

Внутри была коробка из глянцевого белого картона размерами 182х105х83 мм. На верхнюю грань коробки нанесено тиснение. По углам коробка чуть примялась.

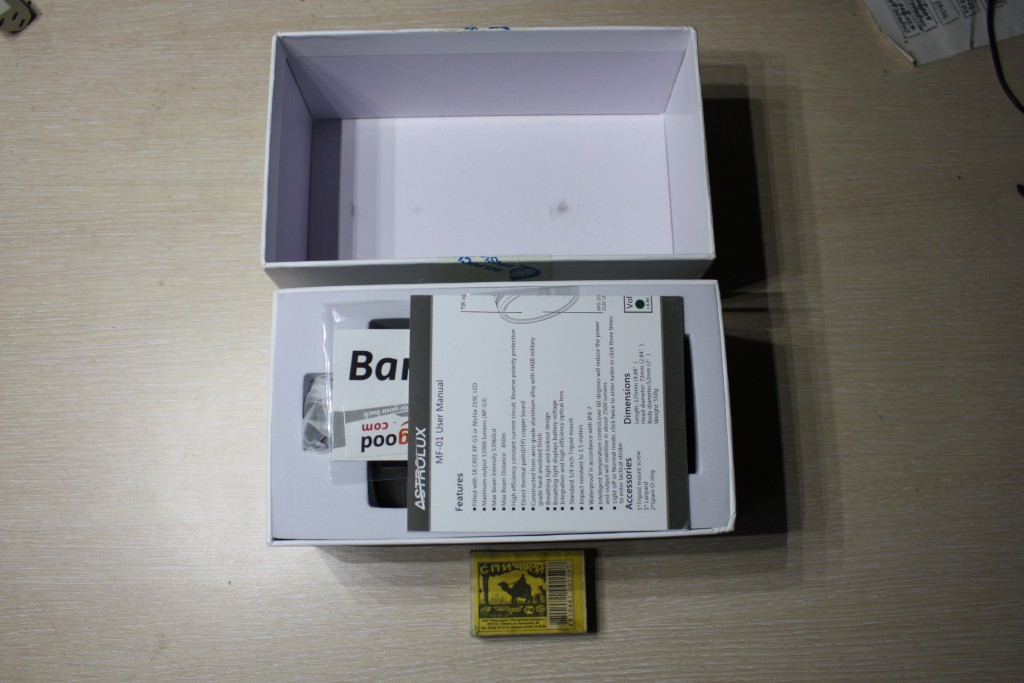

Первое, что мы видим после снятия крышки - это инструкция.

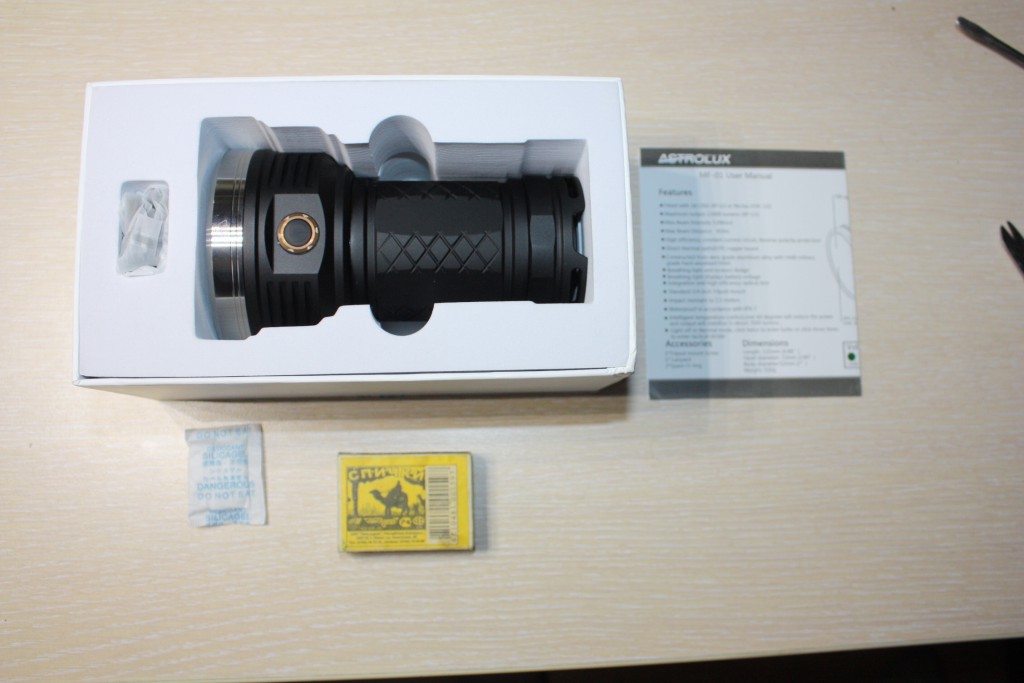

Под ней в вырезах белого ложемента лежат сам фонарь и пакетик с аксессуарами.

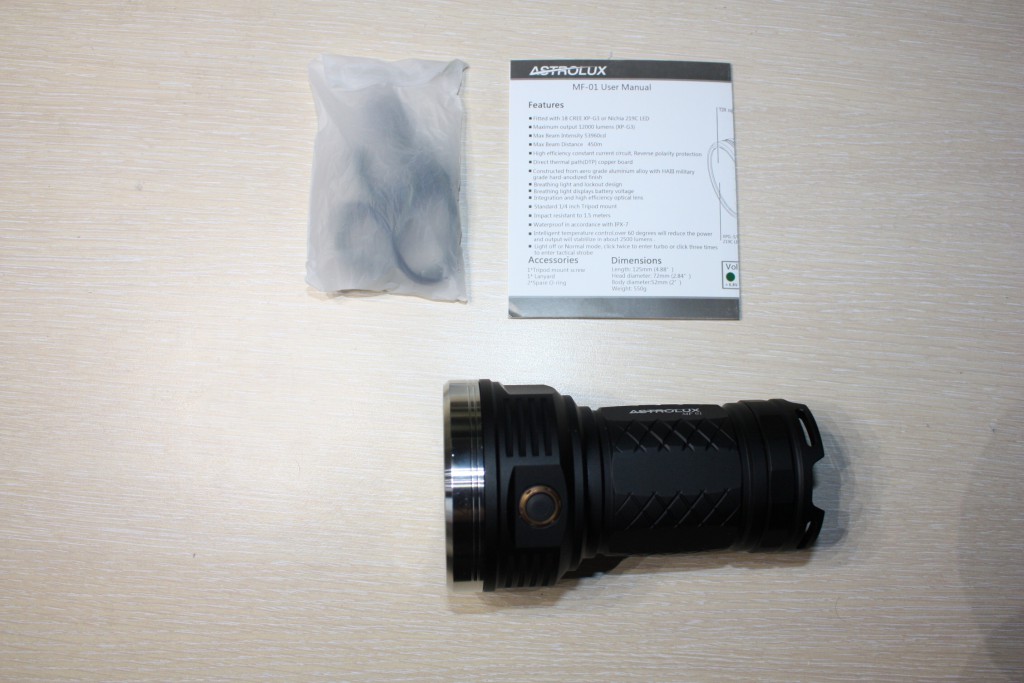

Собственно, полезное содержимое коробки.

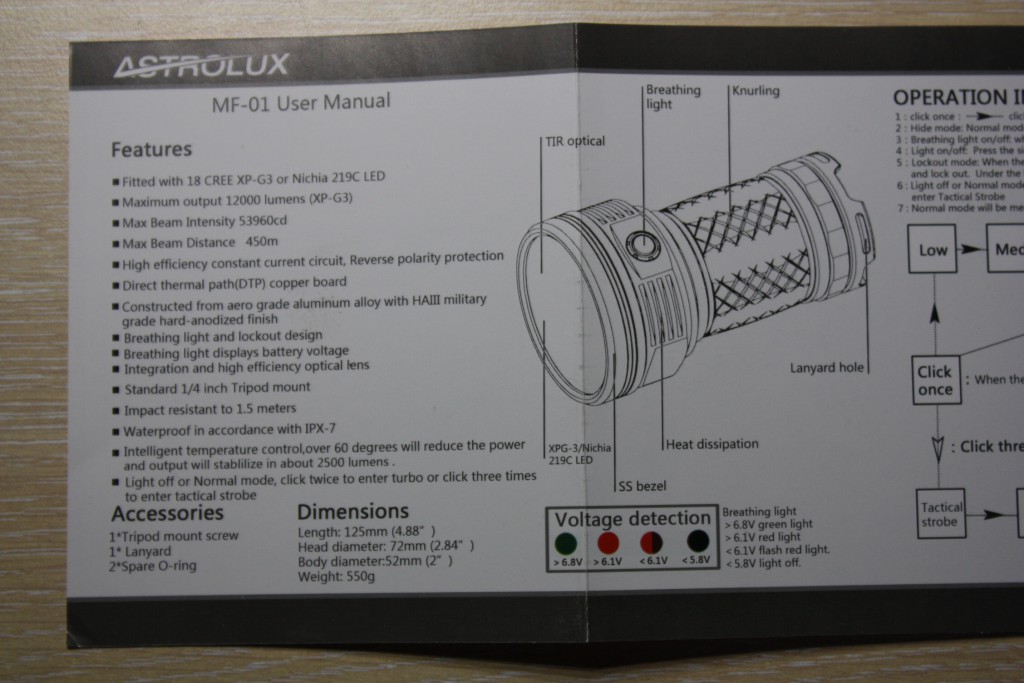

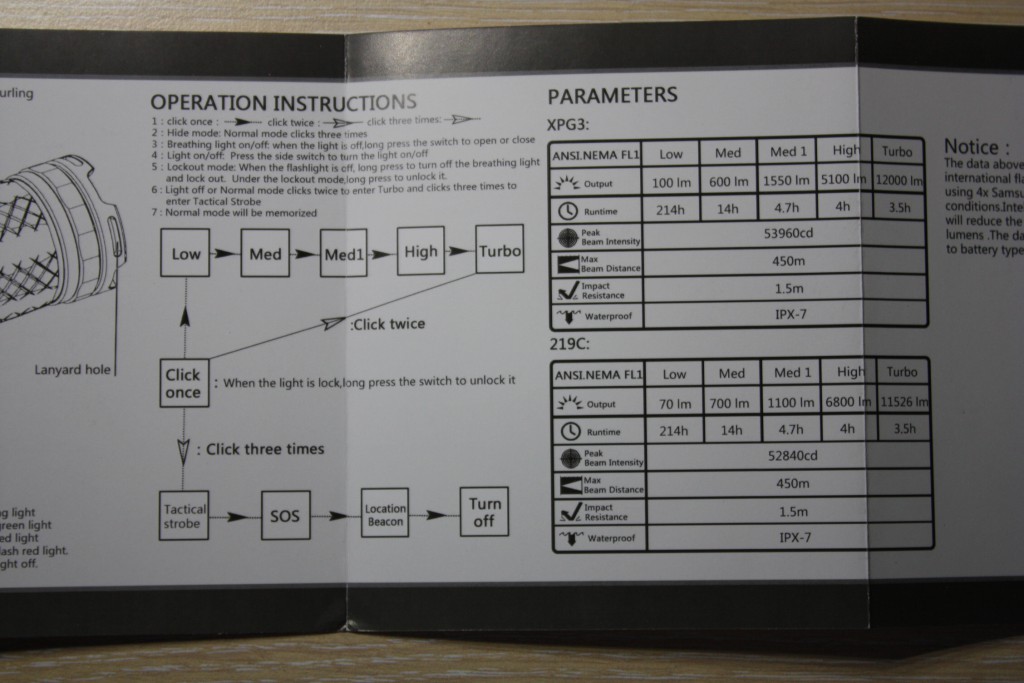

Инструкция - буклетик на четыре странички.

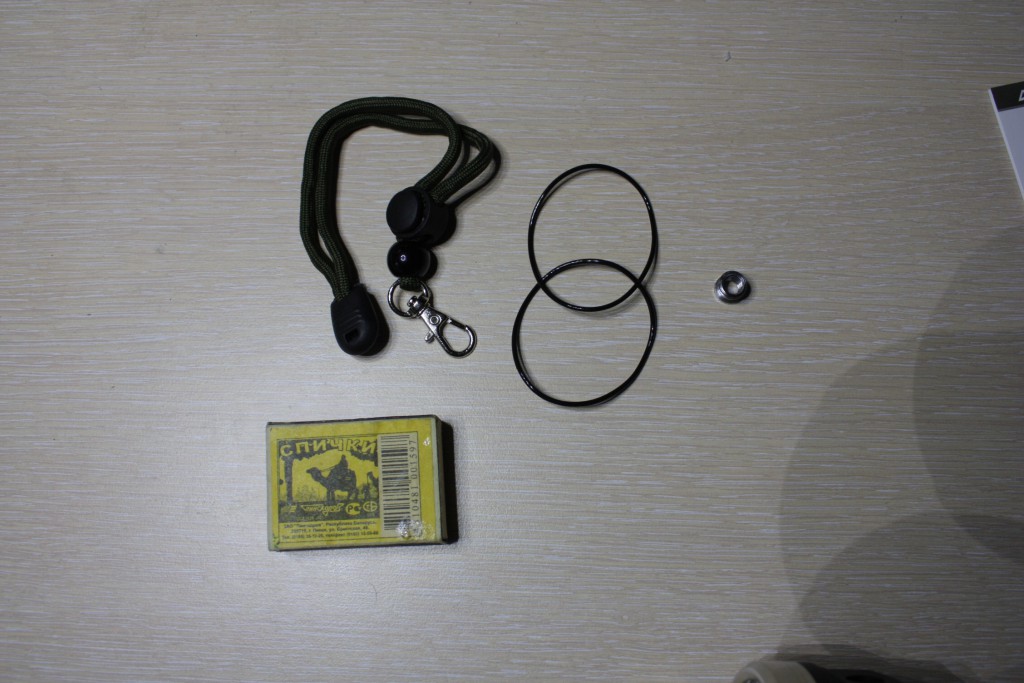

Аксессуары - темляк с карабином, два уплотнительных резиновых кольца, резьбовая втулка.

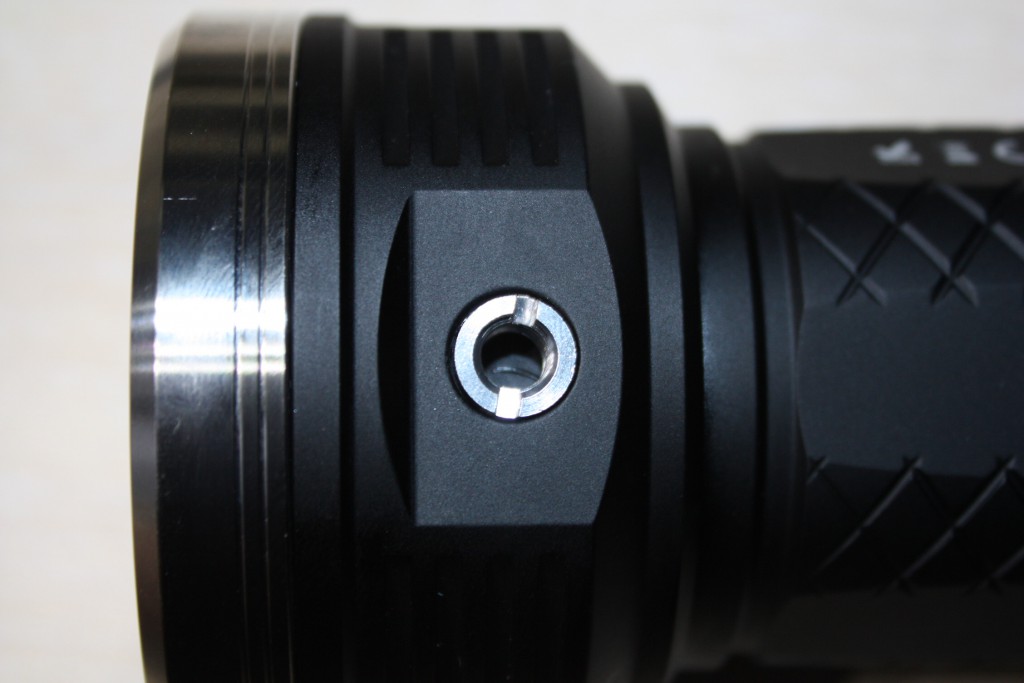

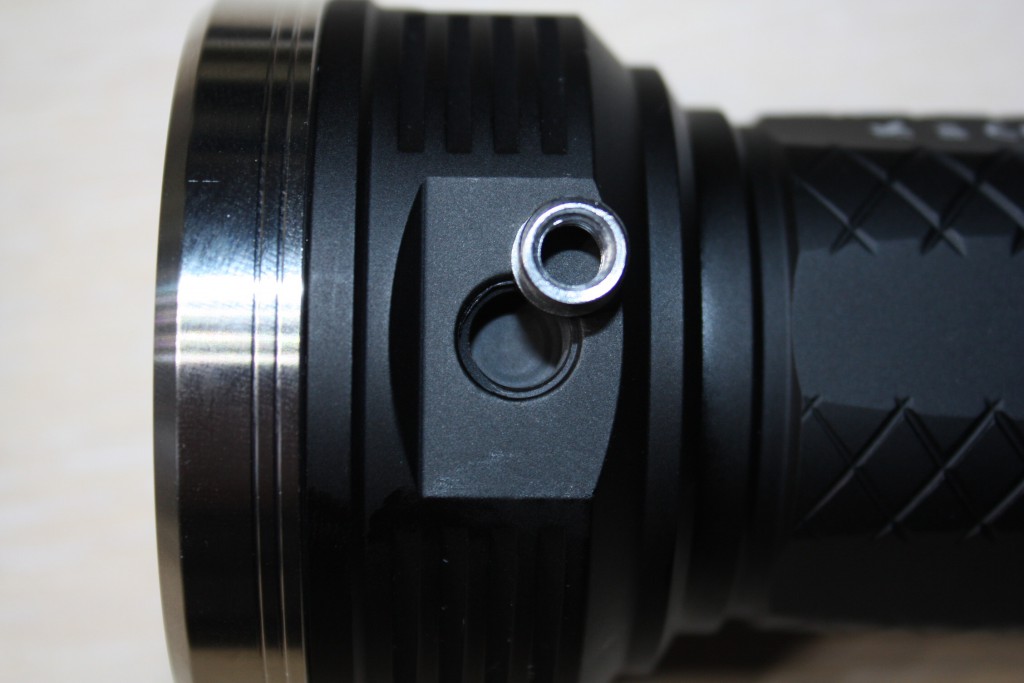

Фонарь снабжён резьбовым гнездом для установки на штатив. Так как винты на штативах бывают разные - 3/8", 16 tpi и 1/4", 20 tpi, то резьба гнезда сделана под самые толстые, а для установки на самые распространённые нужно использовать ту самую резьбовую втулку.
Шлиц у втулки широкий, можно не искать отвёртку, а закрутить при помощи монеты.

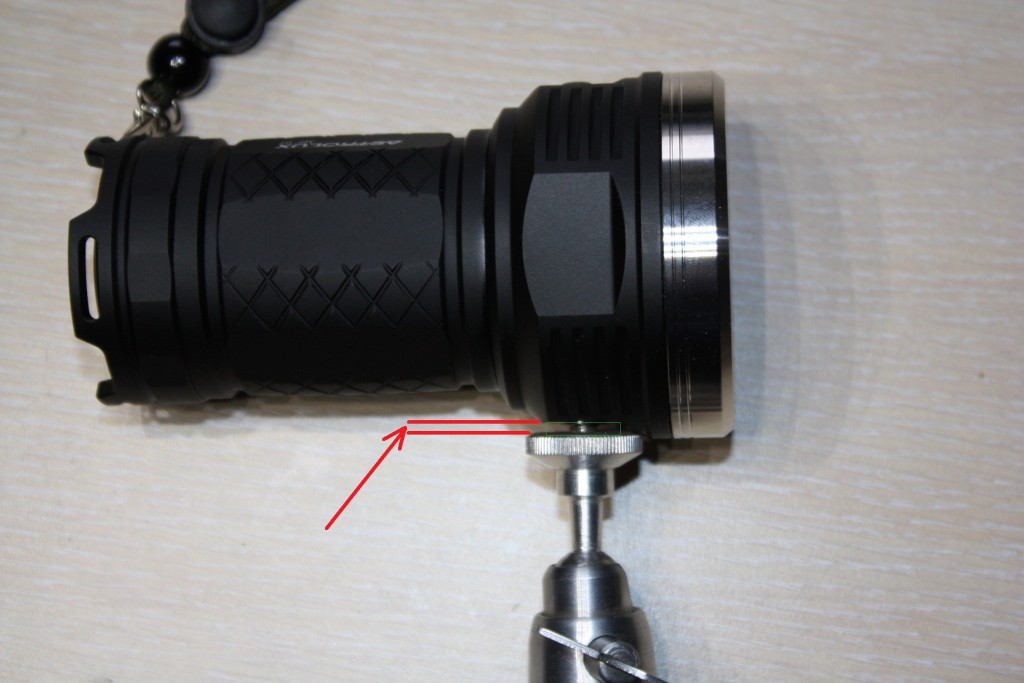

И вот здесь начинаются проблемы. Втулка слишком коротка, чтобы все винты в неё нормально вкручивались. Не знаю, что мешало её сделать повыше.
Фонарь покрыт матовым анодированием. Покрытие весьма твёрдое, скальпелем не царапается. На задней крышке предусмотрены 4 прорези для крепления темляка.

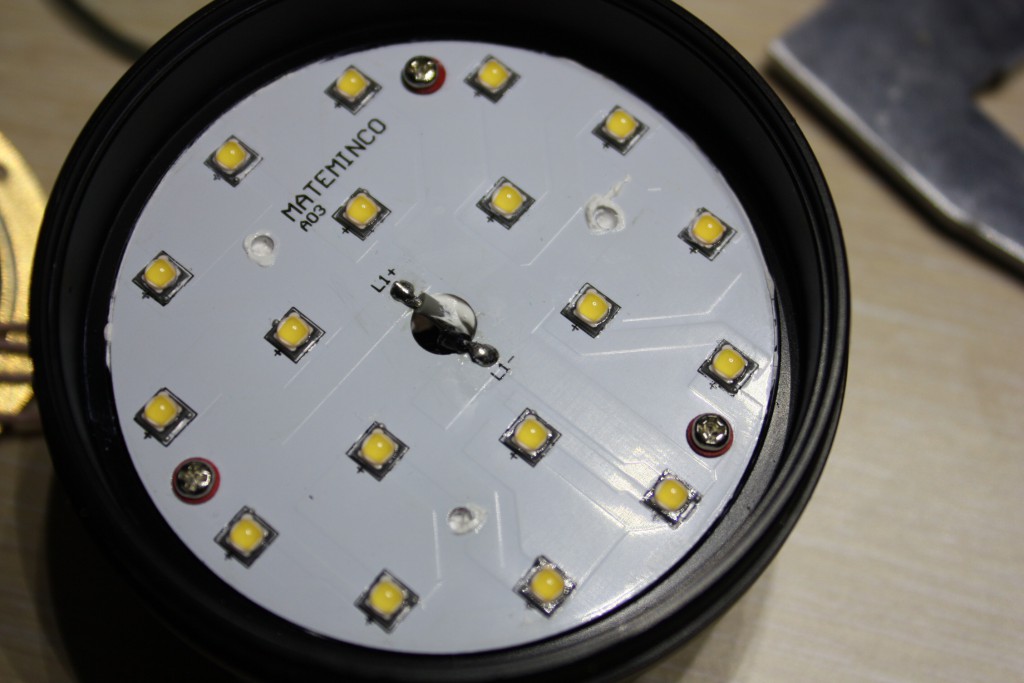

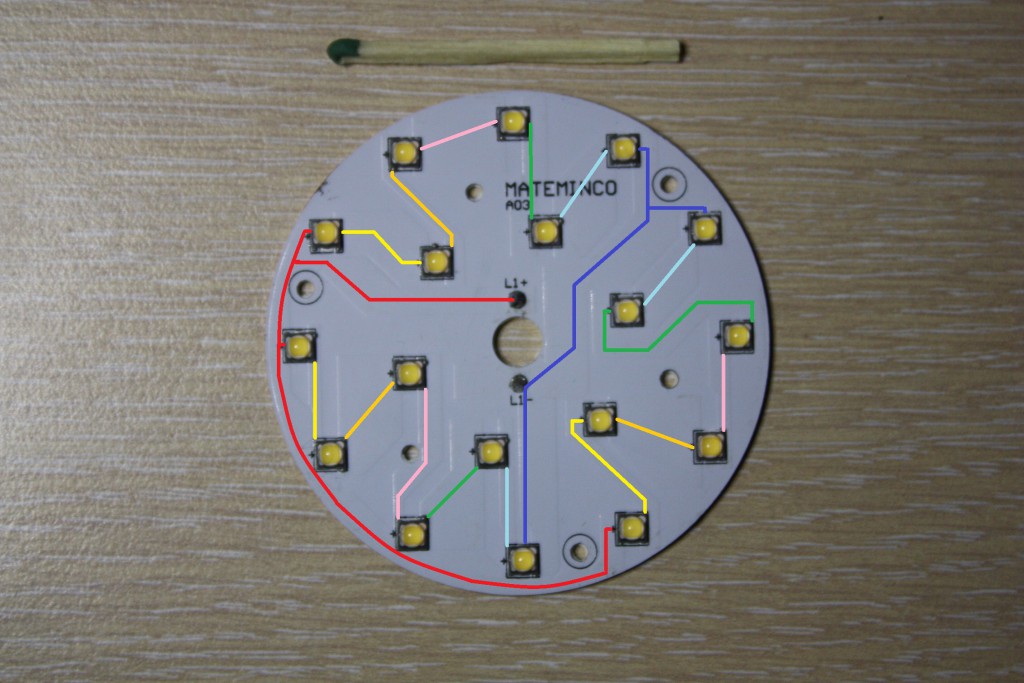

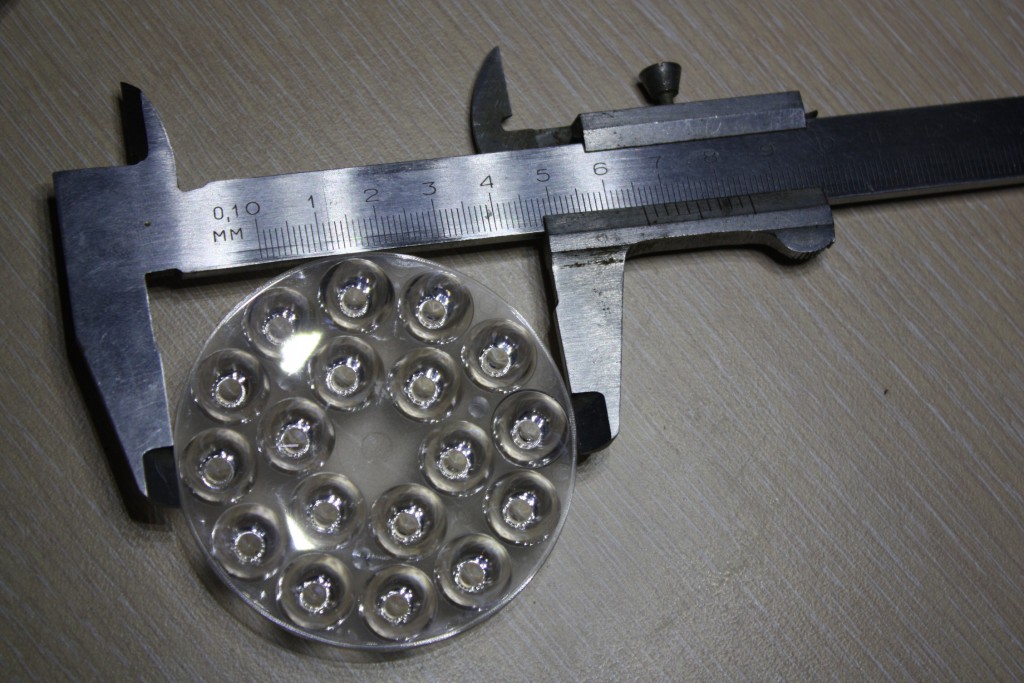

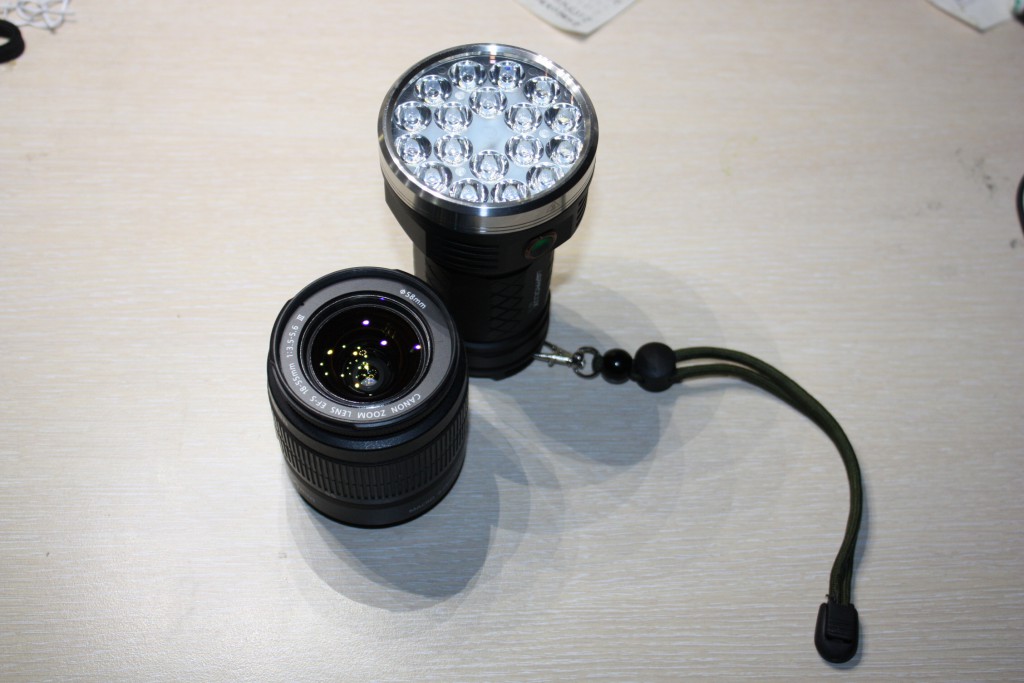

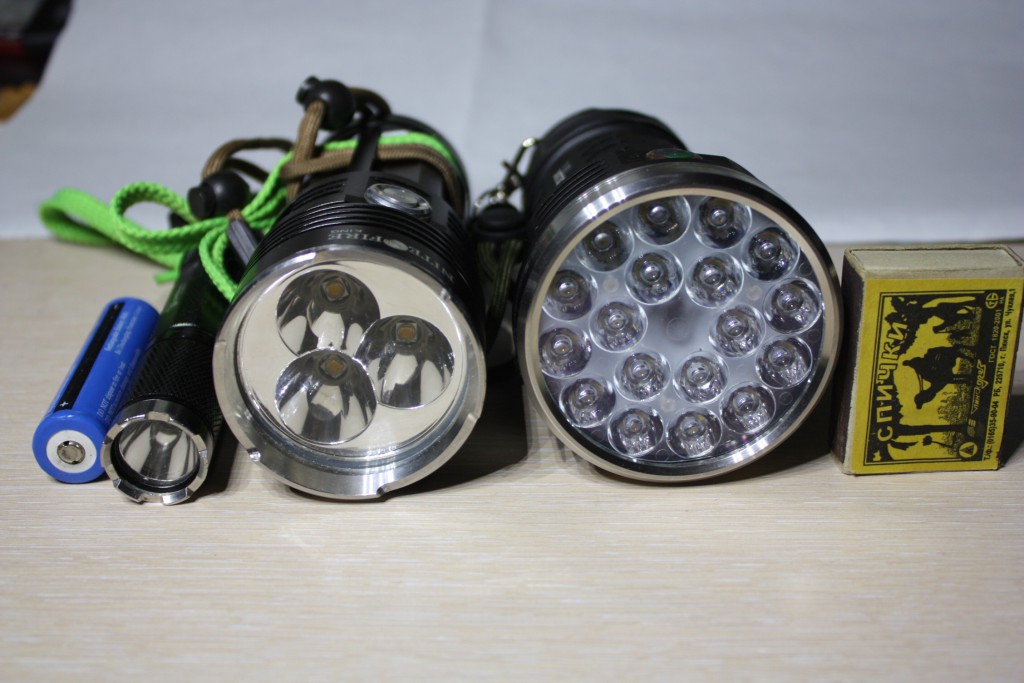

Фокусировка света от 18 светодиодов выполняется TIR-оптикой. От царапин её защищает стекло с просветляющим покрытием.

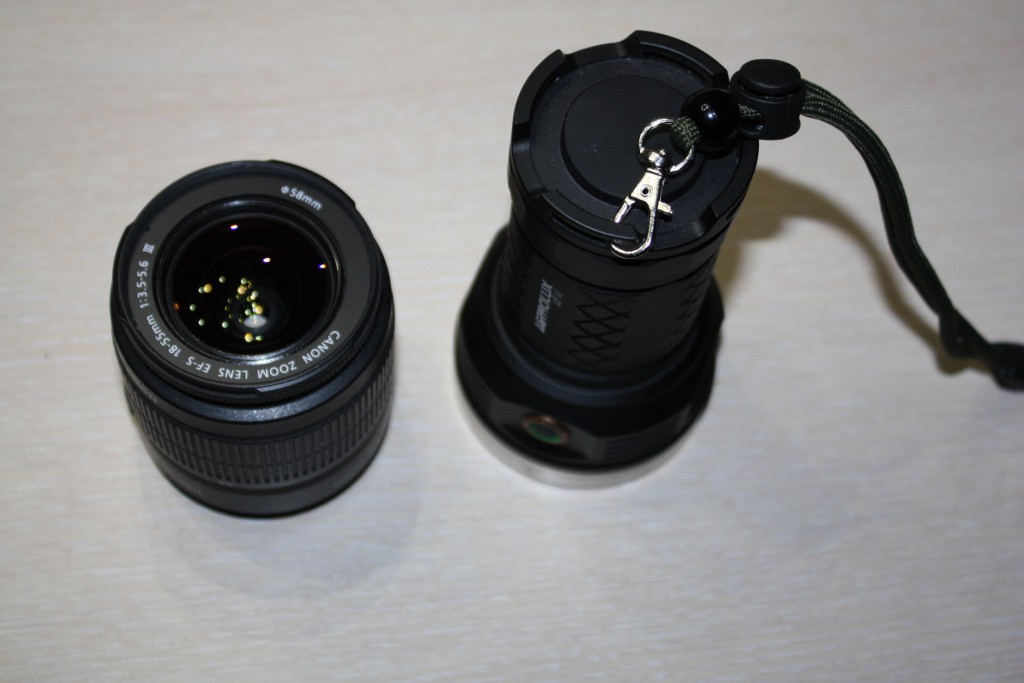

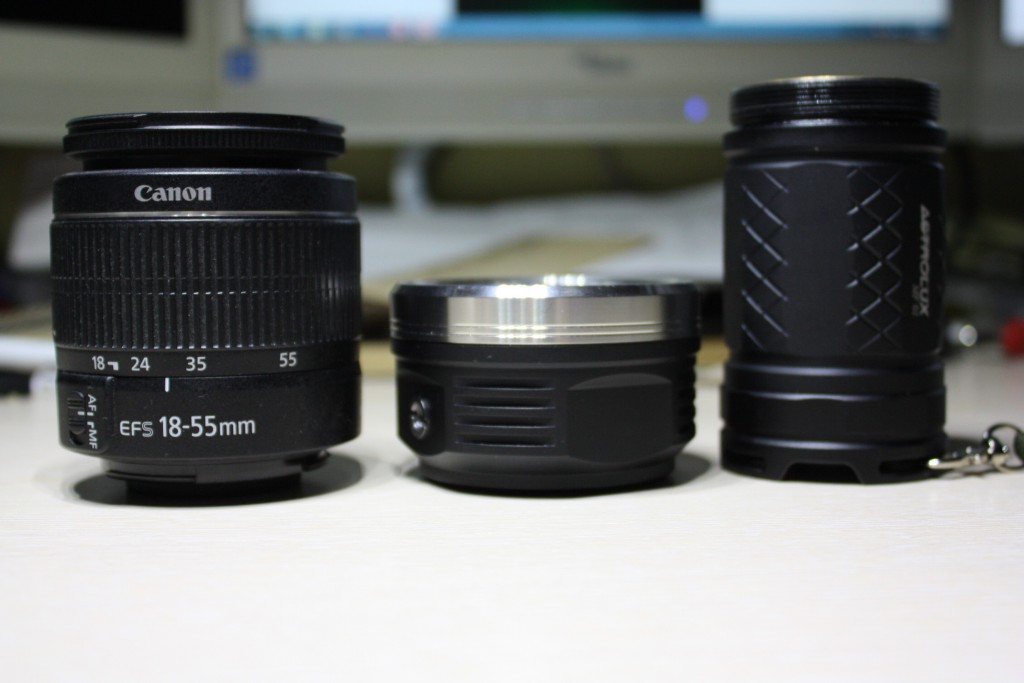

Основные части фонаря рядом с объективом EF-S 18-55 мм.

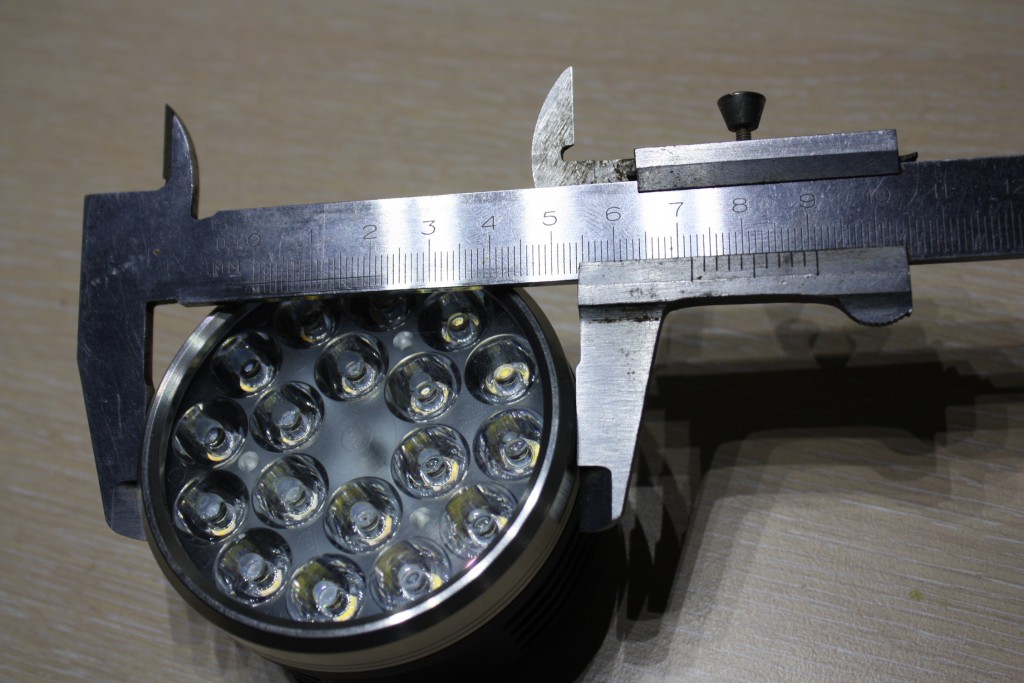

Самое широкое место головной части фонаря - безельное кольцо из нержавеющей стали, его диаметр 72 мм.

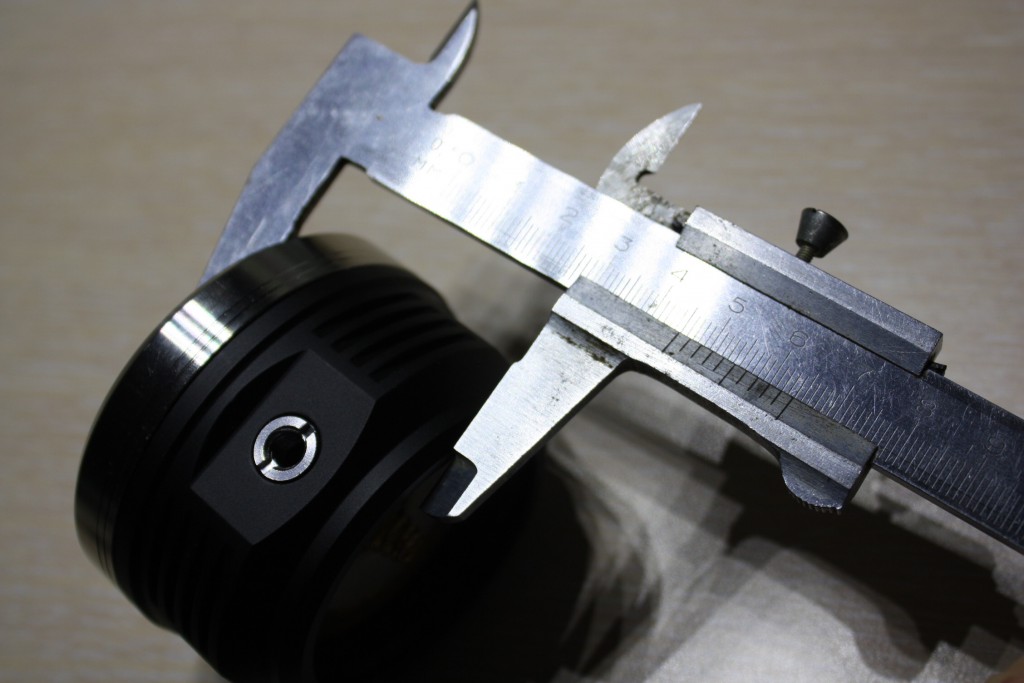

Высота головной части фонаря - 45 мм.

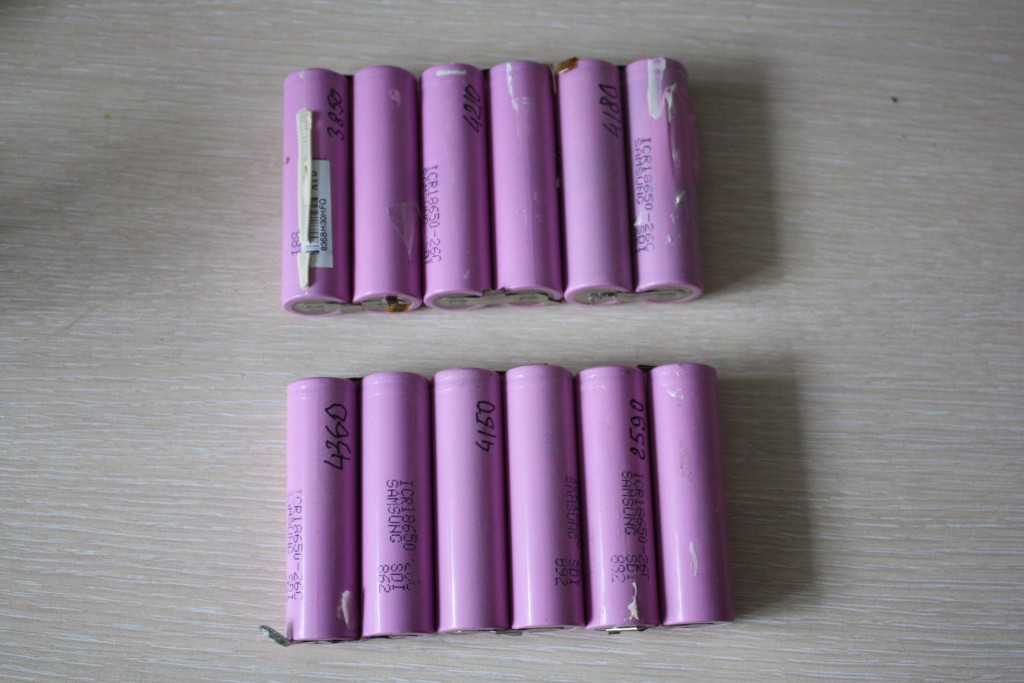

В отличие от большинства фонарей на 4х18650, в данном изделии аккумуляторы устанавливаются не прямо в корпус, а в кассету. Это продиктовано соображениями снижения потерь на переходном сопротивлении контактов(потери пропорциональны квадрату величины тока и уменьшение тока в 2 раза позволяет уменьшить потери в 4 раза) и повышения КПД преобразователя напряжения. Для возможности работы фонаря от неполного комплекта аккумуляторов они в кассете соединяются по схеме 2S2P - о питании от одного аккумулятора 18650 и использовании сваренных попарно аккумуляторов из ноутбучных батарей, увы, придётся забыть(ещё и потому, что производителем рекомендовано использование высокотоковых аккумуляторов на 30А).
Фонарь без аккумуляторов весит 550 грамм, из которых 295 грамм весит головная часть, 120 - аккумуляторный стакан и 135 - кассета для аккумуляторов.

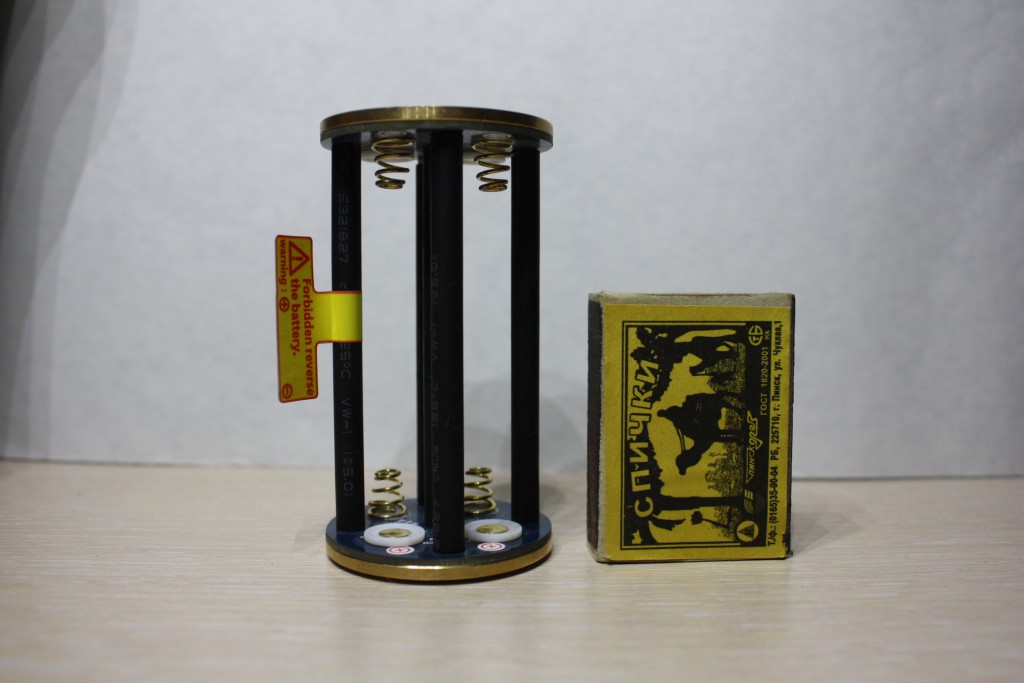

Кассета в сборе.
Кассета в разобраном состоянии.

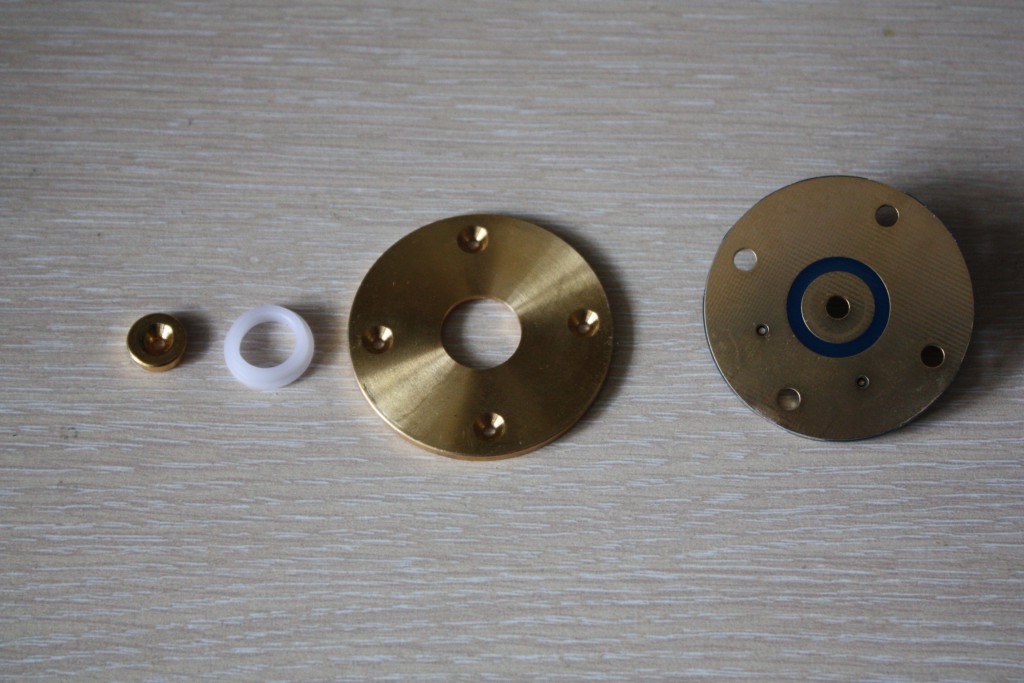

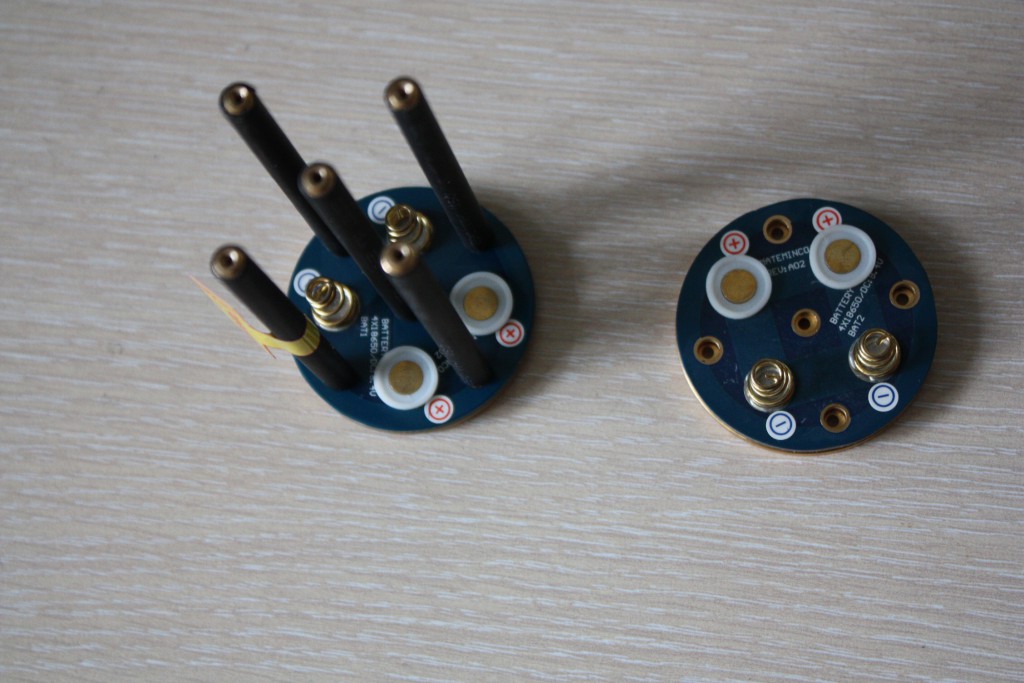

Контакты кассеты россыпью.

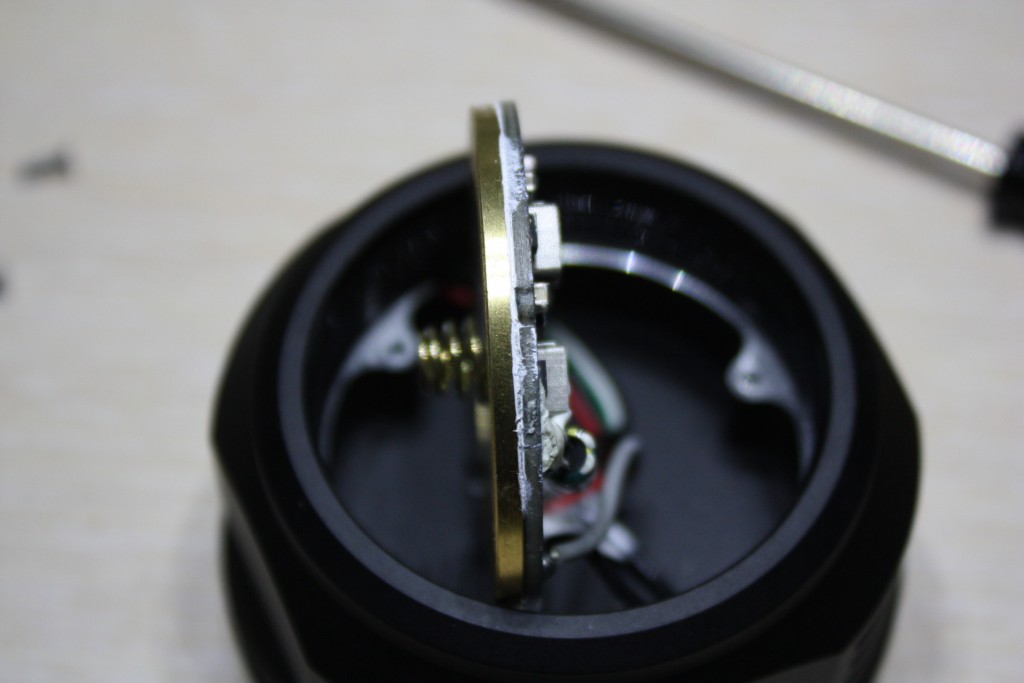

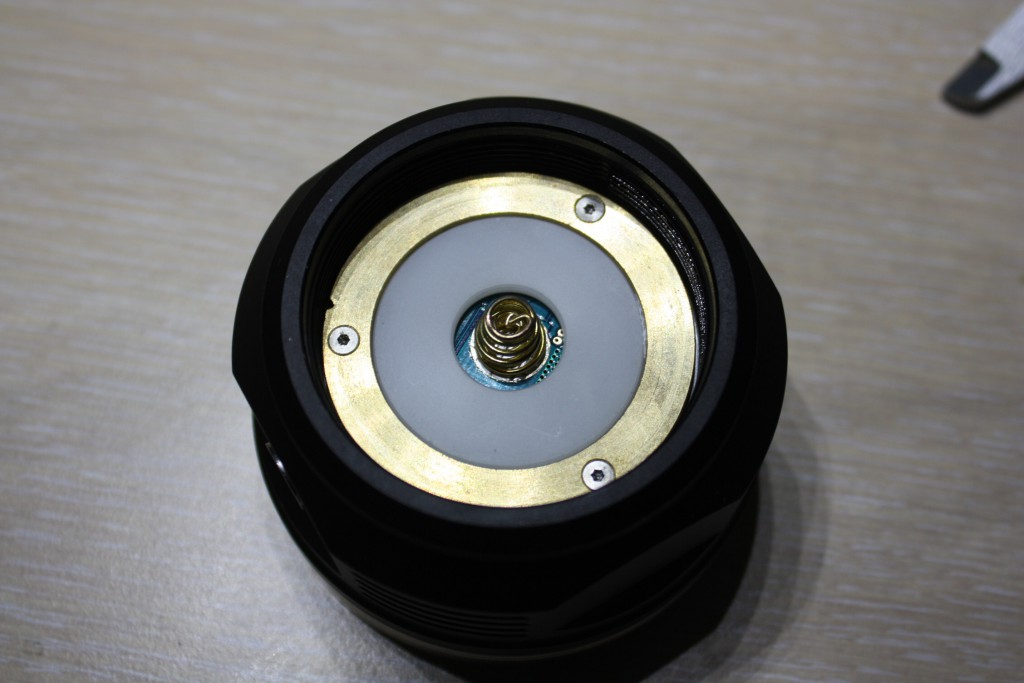

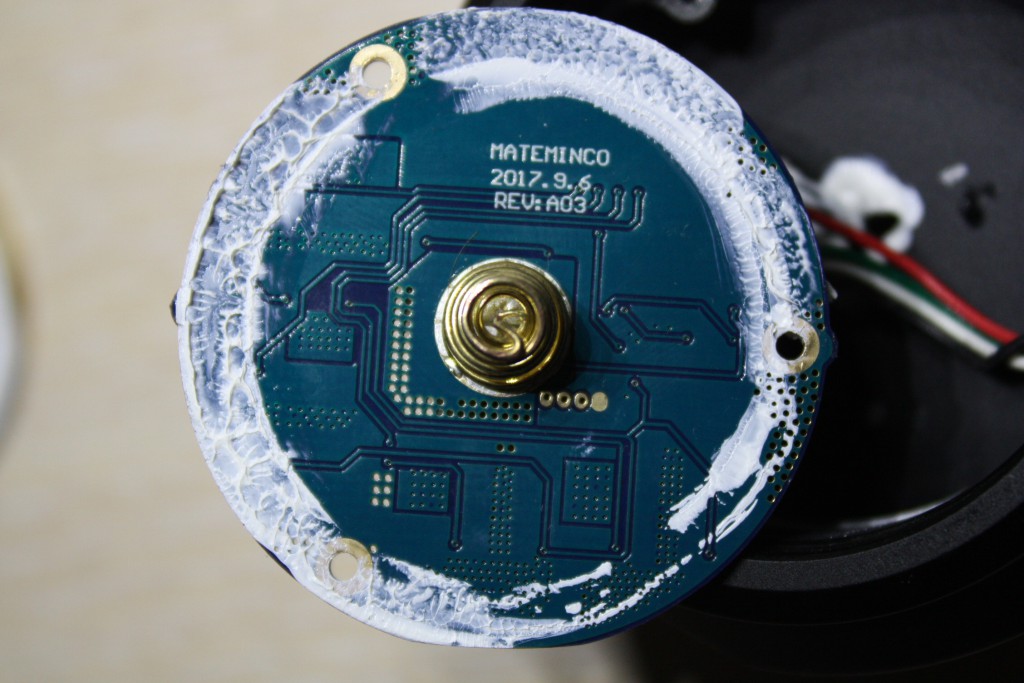

Контакты головной части. Для её разборки потребуется отвертка Т6.

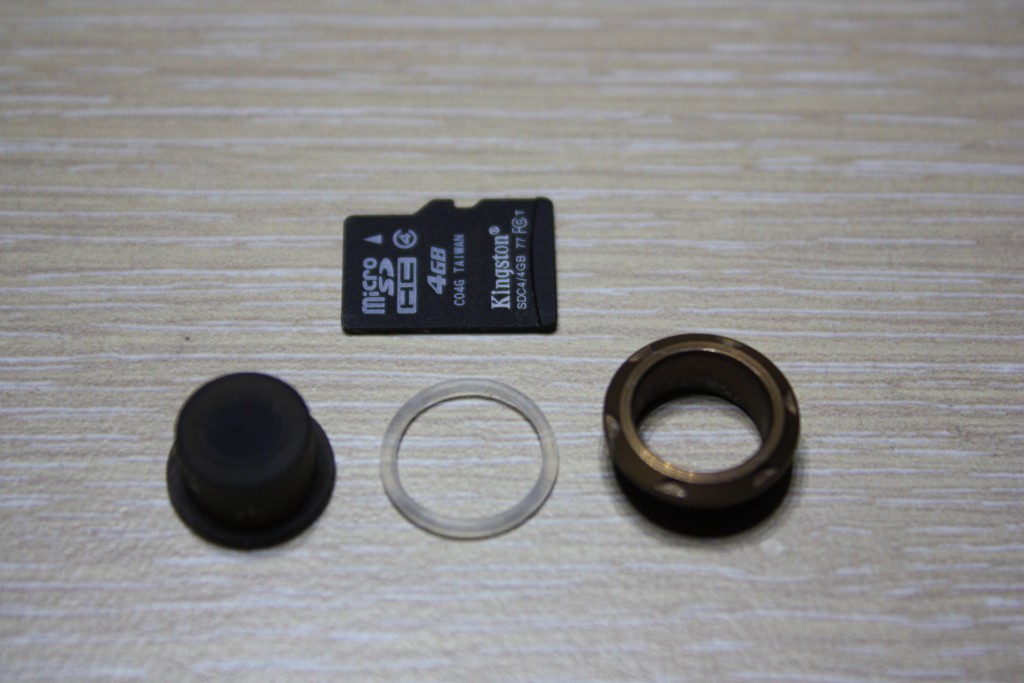

Детали кнопки - колпачок, уплотнительная прокладка, гайка. Гайка бронзовая.

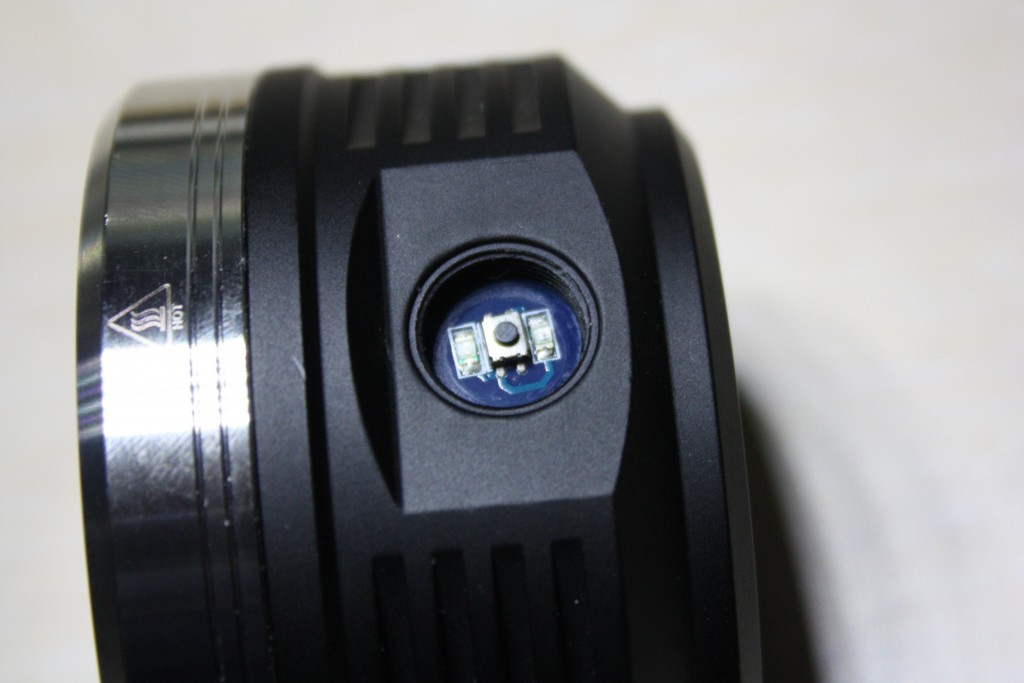

На плате кнопки размещены два SMD-светодиода, красного и зелёного свечения.
Итак, приступим ко вскрытию подопытного.
Для откручивания безеля пришлось воспользоваться тисками и газовым ключом. Нагревание феном не понадобилось, фиксатор резьбы сдался и так.

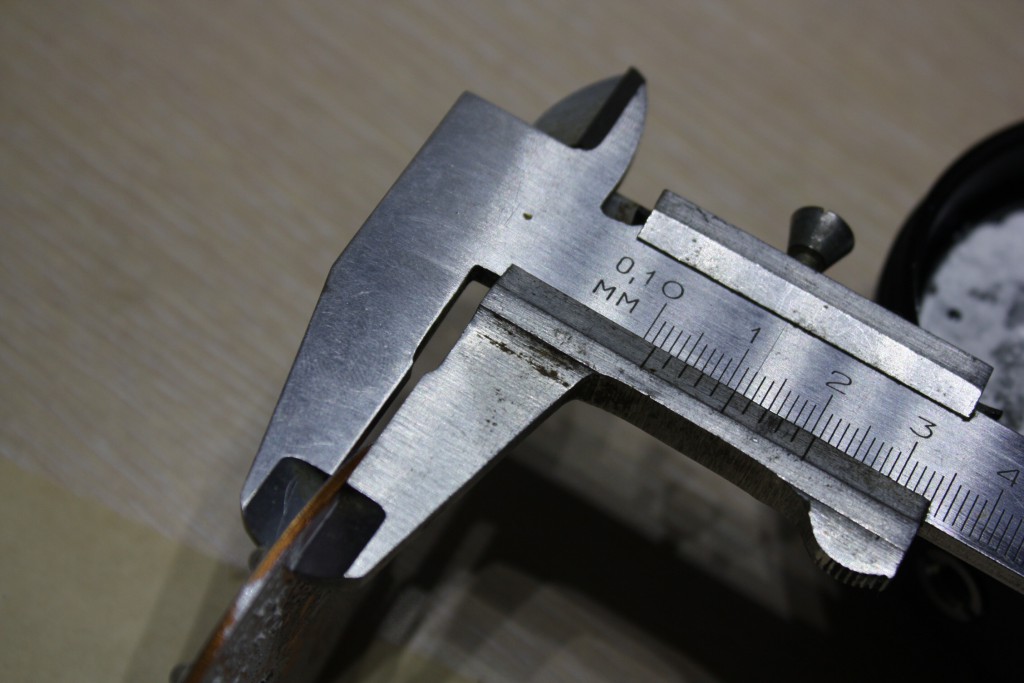

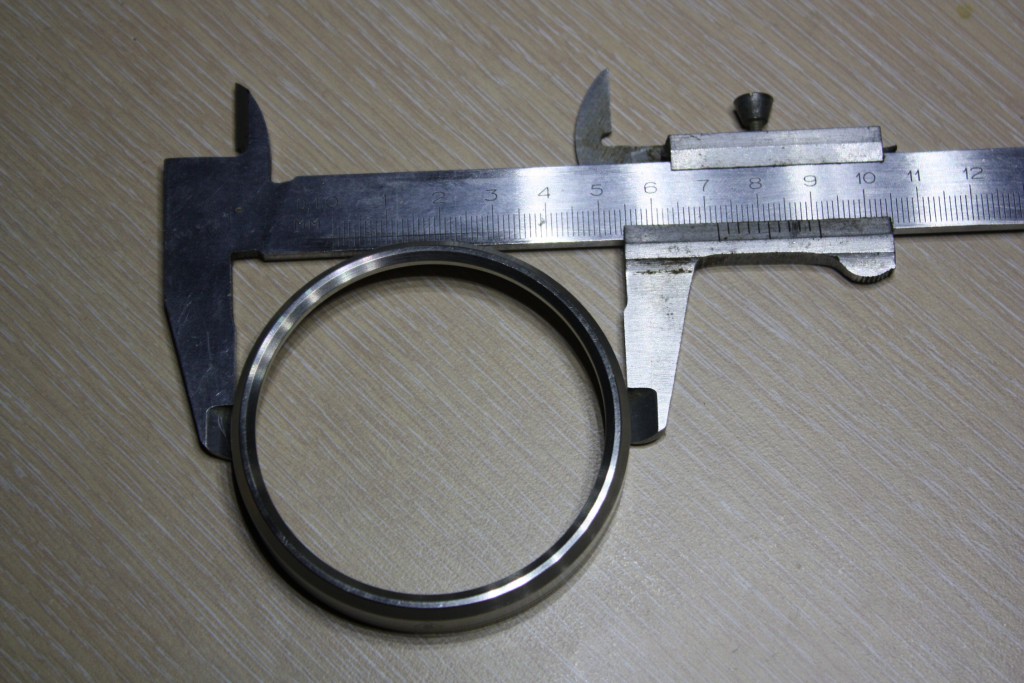

Внешний даметр безеля, как уже упоминалось выше, 72 мм, высота - 12 мм. Сделан из нержавейки, несёт на себе предупреждение о нагреве.

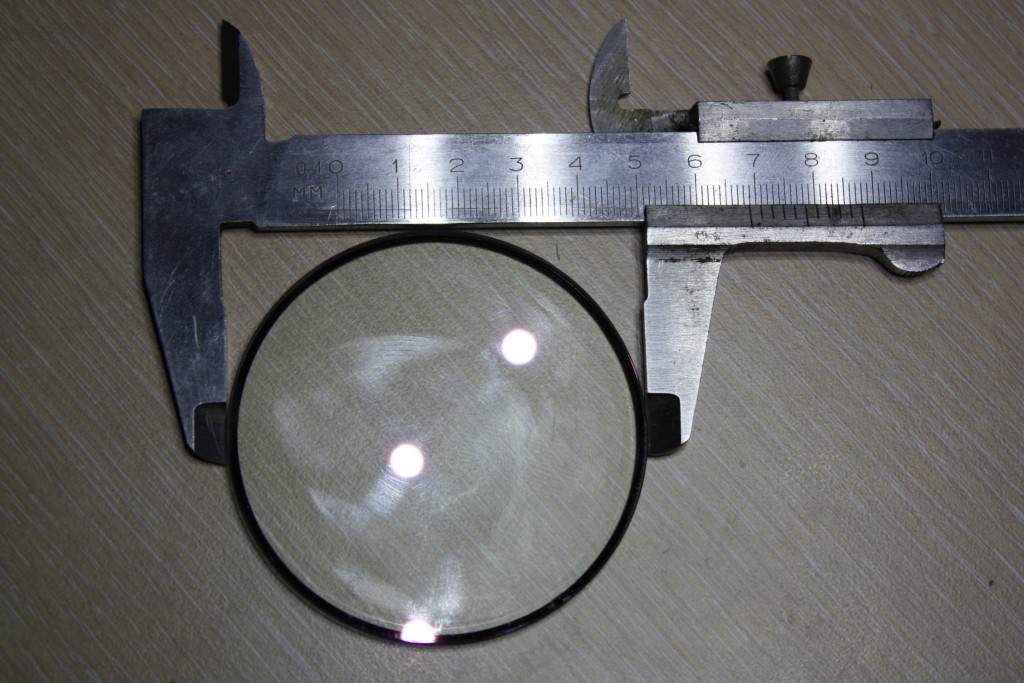

Стекло с просветляющим покрытием. Диаметр 69 мм, тощина 2 мм. Уплотняется резиновым кольцом, входящим в кольцевую канавку безеля. Кольцо не светонакопительное.
