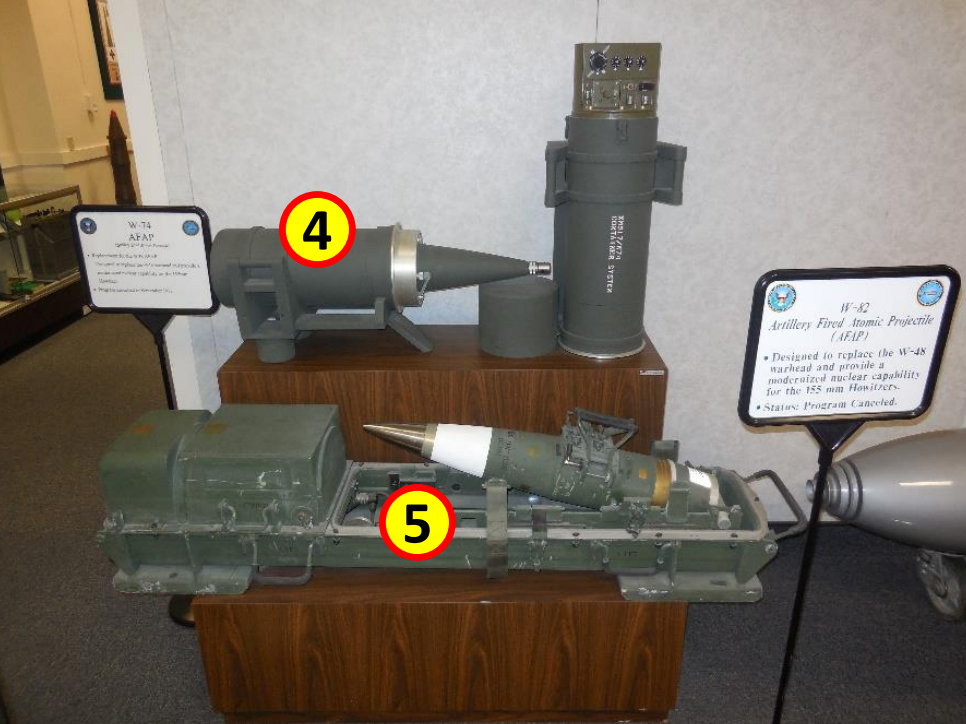

4.W74 экспериментальный американский ядерный артиллерийский снаряд.
В ответ на запрос армии США 1969 года о замене 155-мм артиллерийского снаряда W48 ,Национальная лаборатория Лос-Аламоса приступила к разработке W74. Однако к середине 1973 года программа была прекращена без производства оружия. Основными причинами отмены W74 были устаревшая технология и высокая стоимость. Оружие использовало только деление,но не имело никаких улучшений в точности и не могло развиваться как устройство с увеличением доли энергии взрыва ERW (нейтронное оружие) .В результате появилось оружие, которое не давало новых возможностей, и все это стоило 425 000 долларов (1973 г.).
5.W82 представлял собой тактическую ядерную боеголовку малой мощности, разработанную США и предназначенную для использования в 155-мм артиллерийском снаряде (иногда называемом снарядом XM785). Он был задуман как более гибкая замена для W48, предыдущего поколения 155-мм артиллерийского снаряда. Предыдущая попытка заменить W48 боеприпасом W74 была отменена из-за стоимости.
Изначально задумывалось как оружие двойного назначения со сменными компонентами, боеголовка была разработана в Ливерморской лаборатории Лоуренса , начиная с 1977 года. в итоге прототип снаряда имел две килотонны мощности, длиной 34 дюйма (860 мм) и весом 95 фунтов (43 кг).Стоимость единицы оружия оценивалась в 4 миллиона долларов. Хотя усовершенствованное устройства считалось более эффективным , более сложная конструкция в конечном итоге привела к отмене программы двойного назначения W-82-0 в 1982 году. Разработка W-82-1, было перезапущена в 1986 году. Программа была окончательно отменена в 1991 году из-за окончания холодной войны.

UC скриншот20190602022751.png

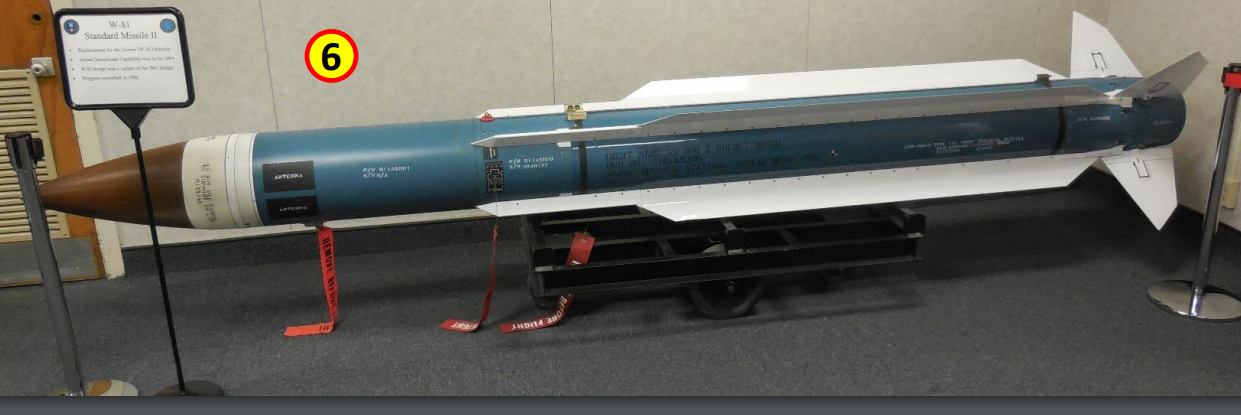

6. W81 была запланированной американской боеголовкой, которая будет установлена на ракету класса "земля-воздух" SM-2(standard
missile),таких как Tarter, Talos и Terrier, используемую ВМС США.
В начале 1980-х, ВМФ США разрабатывал проект ракеты SM-2ER с ядерной боевой частью W-81 мощностью в 4 кт. Планы разработки ядерной ракеты были связаны с окончательным списанием из арсеналов ВМФ атомных версий RIM-2 и RIM-8. Тем не менее, проект так и не был реализован , и в настоящее время противовоздушные ракеты с ядерными боевыми частями в арсенале ВМФ США отсутствуют.
Предполагалось, что W81 получит боеголовку крылатой ракеты W80 из ядерной бомбы B61, которая является основой нынешнего арсенала ядерной гравитационной бомбы США . Оружие разрабатывалось в Лос-Аламосской национальной лаборатории (в то время она называлась Лос-Аламосская научная лаборатория).


UC скриншот20190602022852.png

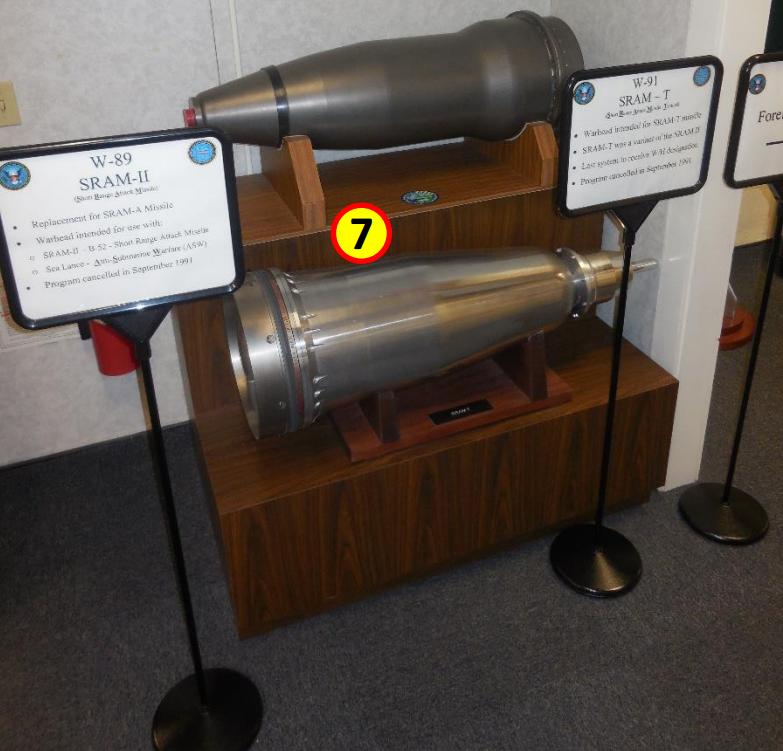

7.W89 был американской конструкцией термоядерной боеголовки, предназначенной для использования на ядерной ракете AGM-131 SRAM II.
Проектом W89, занималась Ливерморская национальная лаборатория им. Лоуренса в середине 1980-х годов. Он вступил в фазу 2A с техническим определением и исследованием затрат в ноябре 1986 года.В январе 1988 года вступил в фазу 3 разработки и получил цифровое обозначение W89.
Конструкция W89 была оружием диаметром 13,3 дюйма (33,8 см) и длиной 40,8 дюйма (103,6 см), весом 324 фунта (147 кг) и мощностью 200 килотонн.
Конструкция была отменена в сентябре 1991 года вместе с ракетой SRAM II до производства каких-либо блоков, хотя некоторые испытательные устройства могли быть изготовлены.

W91 была американской термоядерной боеголовкой, предназначенной для использования в варианте SRAM-T ракеты класса «воздух-земля» AGM-131 SRAM II.
Проект W91, вступил в стадию 2 разработки в ноябре 1988 года несколькоми ядерными лабароториями. Дальнейшие детали разработки неясны, но проект Лос-Аламосской национальной лаборатории выиграл конкурс.
Появившаяся конструкция имела вес 310 фунтов (140 кг) с двумя выбираемыми вариантами в 10 или 100 килотонн . Другие физические характеристики не были хорошо описаны в публичных документах. Проект имел код «Нью-Мексико 1», и в нем использовалось взрывчатое вещество TATB(триаминотринитробензол) на основе пластика и огнеупорный сердечник из ядерного расщепляющегося материала.
Конструкция была отменена в сентябре 1991 года вместе с ракетой
SRAM-T до производства каких-либо блоков, хотя некоторые испытательные устройства могли быть изготовлены.
Примечательно, что W91 был последним новым проектом ядерного оружия в США, который достиг точки обозначения номера модели (перехода в фазу 3 разработки).

UC скриншот20190602073016.png

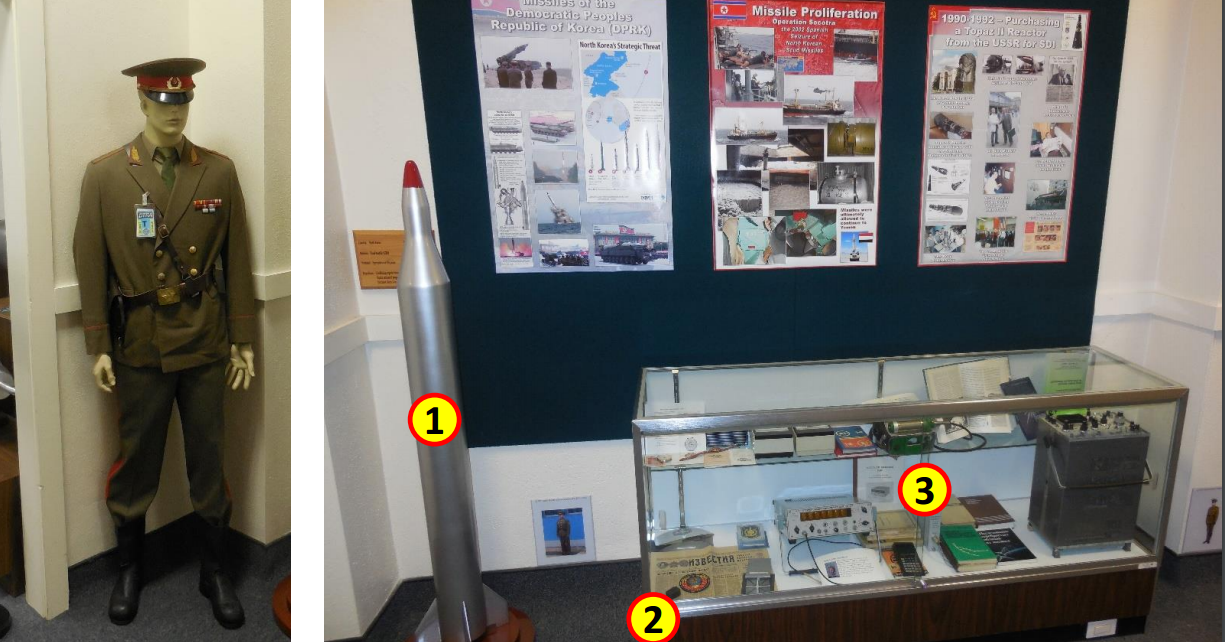

Манекен Ивана одетый в форму LTC(подполковника(терзают смутные сомнения) советского КГБ ,стоит на страже при входе в зал иностранных ракет. (сапоги и пояс советских военнослужащих).
В зале иностранных ракет имеется обширная коллекция иностранных ракет,все модели в масштабе 1/10 (на 7,25 дюйма).
1. Серебряная ракета - это северокорейская ракета Нодон(Марс)вариант *Скада*, эта ракета широко распространена и также используется Пакистаном и Ираном.
2. В зале имеются ракетные секции, снятые во время совместных поездок по снижению угрозы, когда американские
и российские команды демонтировали тысячи систем оружия.
3. Также в зале находится большая коллекция советских / российских осциллографов, калькуляторов и др.техники советской эпохи.
Эти предметы наряду с обширной коллекцией просроченных библиотечных книг из Курчатовского института атомной энергии была подарена доктором Гленом Макдаффом, когда он был в
Советском Союзе, чтобы помочь обеспечить покупку двух реакторов Топаз II.

UC скриншот20190602073931.png


UC скриншот20190602074038.png

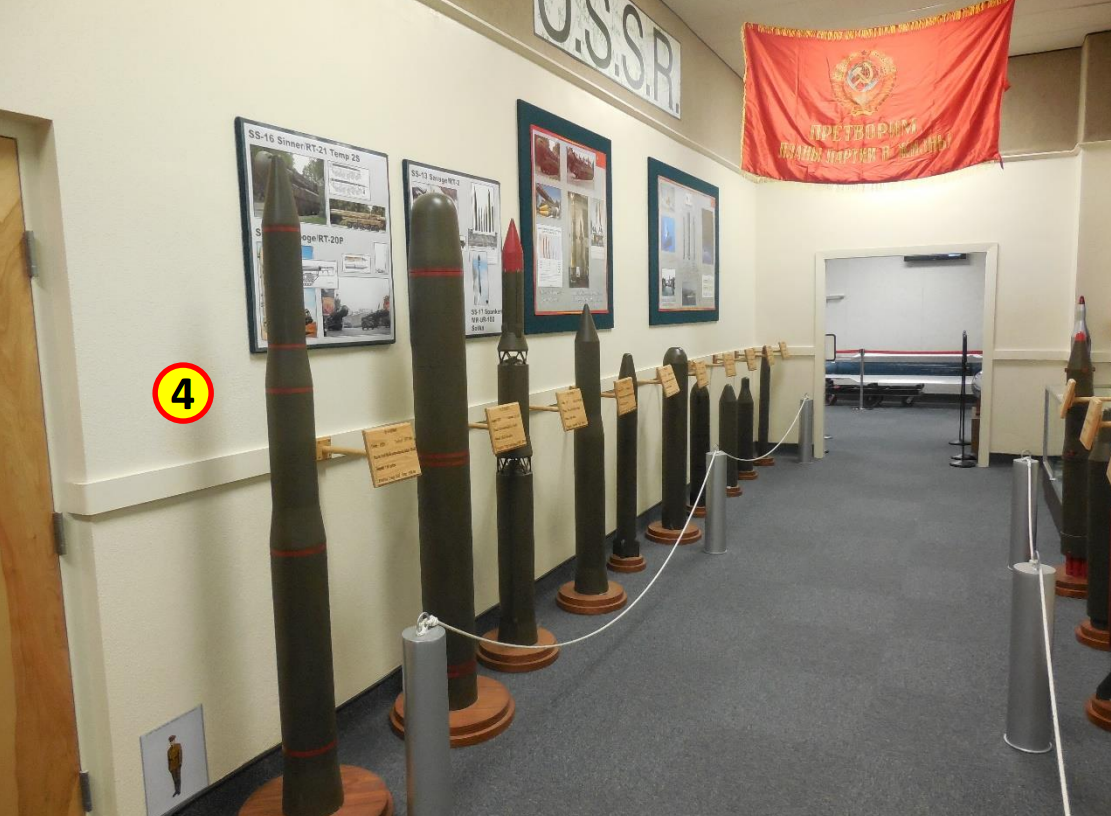

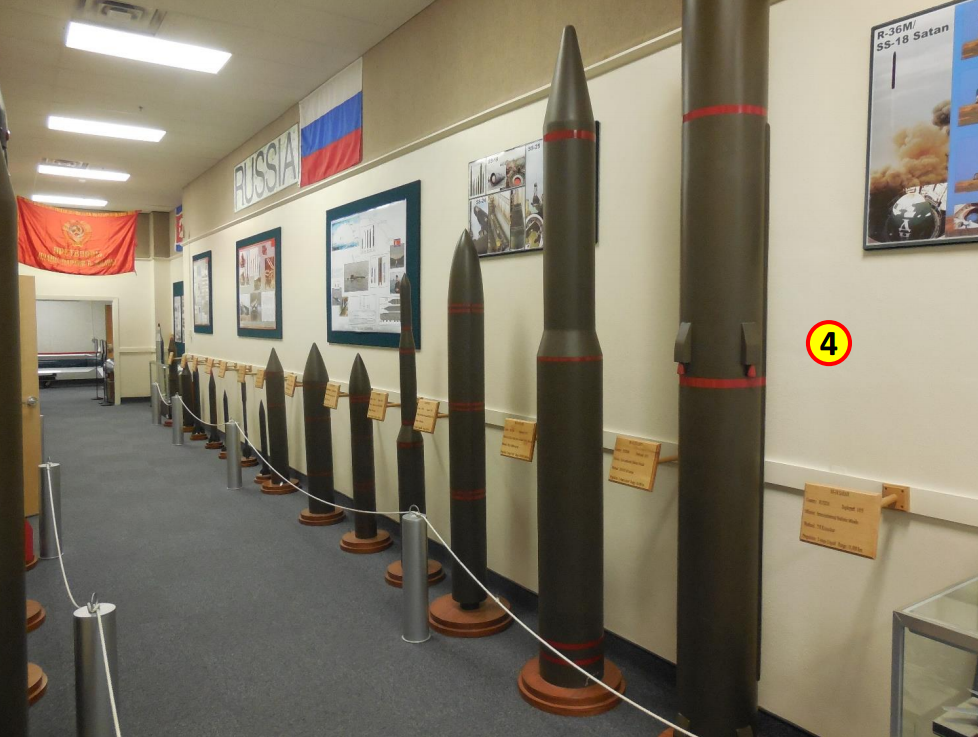

4. Зеленые ракеты - это несколько советских / российских ракет с обозначением индексов НАТО, SS (ракеты земля - земля ), SS-N (ракеты морского базирования класса поверхность-поверхность), SSX (экспериментальный).

Последнее редактирование:
UC скриншот20190602074912.png

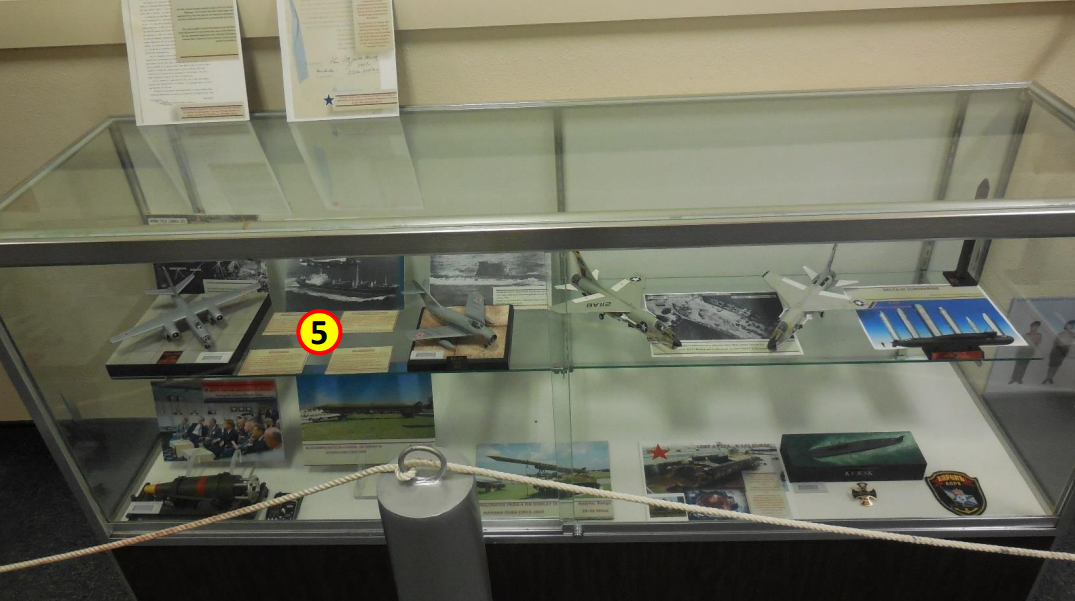

5. Шкаф в конце коридора имеет несколько небольших моделей, в том числе Миг-15 и Ил-28 бомбардировщиков, оба из которых были на Кубе во время ядерного кризиса в октябре 1962 года.
Также в шкафу есть модель,нашивка и памятная медаль в честь К-141 Курск.
*Курск* был российским атомным подводным ракетоносным крейсером класса *Oscar II* и был вооружен 24 SS-N-19 Shipwreck/ P-700 крылатыми ракетами*Гранит*.


UC скриншот20190602074837.png

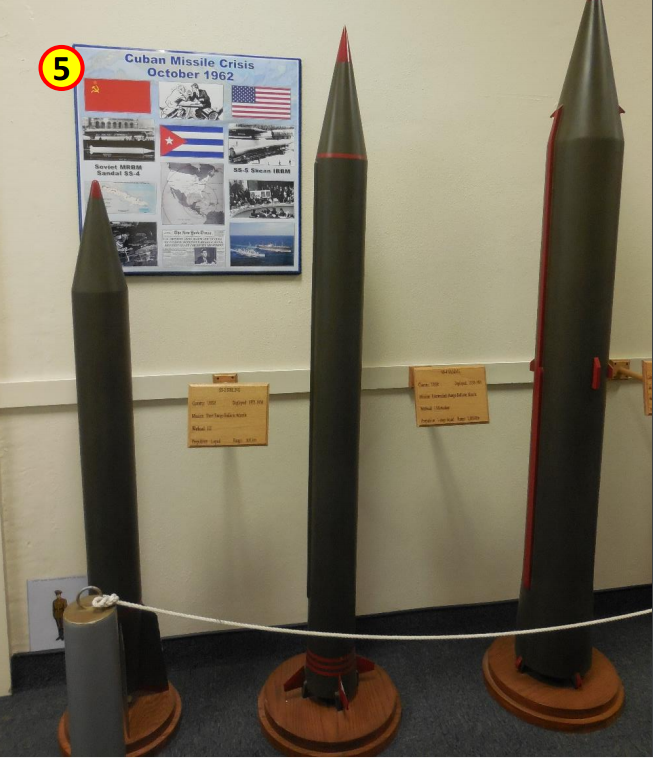

MRBM(баллистическая ракета средней дальности до 3500км) и IRBM(баллистическая ракета средней дальности от 3500–5 500км)вовлеченные в карибский кризис, были SS-4 Sandal(Р-12) и SS-5 Skean(Р-14).

UC скриншот20190602081504.png

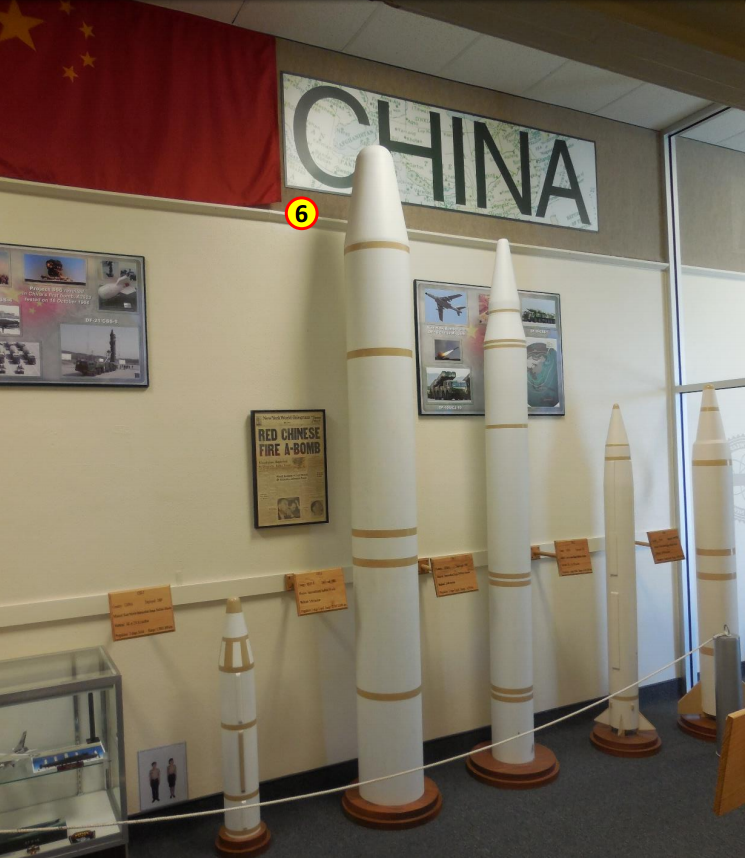

6. Белые ракеты - это несколько ракетных систем Китая с обозначением НАТО,CSS (земля - земля ). Китай называет большинство своих ракет DF или Dong Feng (Восточный ветер).В последнее десятилетие китайцы представили совершенно новую ICBM (МБР-Межконтинентальная баллистическая ракета), DF-41.

UC скриншот20190602083638.png

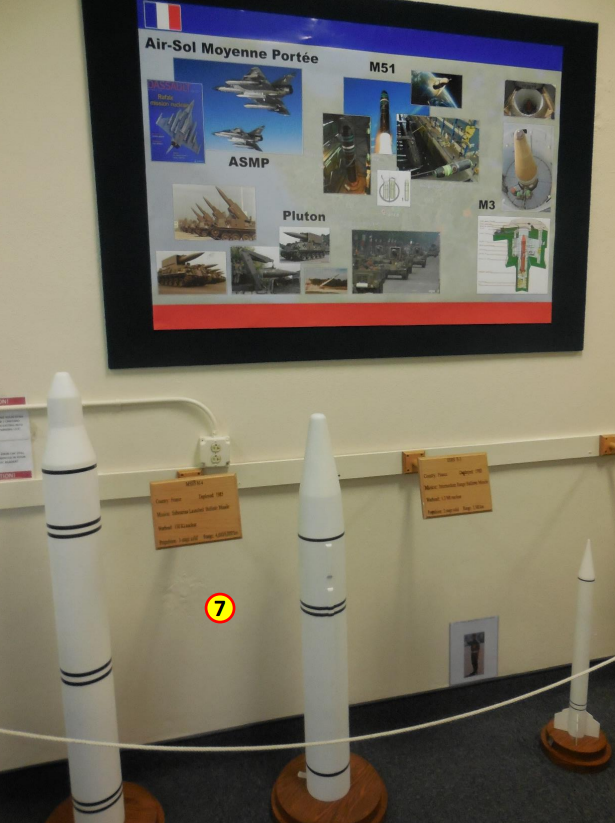

7. Белые ракеты - французские системы, здесь показаны SLBM (БРПЛ-Баллистические ракеты подводных лодок) М4, IRBM М3(более подробно освещалось тут) и Плутон.
*Плутон* представляла собой французскую систему тактических баллистических ракет (SRBM) с ядерным оружием, запускаемую с платформы пускового устройства (TEL), установленной на шасси танка AMX 30. Он был разработан, чтобы обеспечить тактическую часть французского ядерного сдерживания во время холодной войны.
*Плутон* пришел на смену ракете *Honest John*(Честный Джон), построенной в США. Она имел рабочий диапазон от 17 до 120 км (11 и 75 миль), с КВО(Круговое вероятное отклонение) 150 м. Эта короткая дистанция позволяла наносить удары только по целям в Западной Германии или в самой Франции, что привело к разработке ракеты Hadès с более длинной дистанцией.
Система Хадеса была баллистической предстратегической системой ядерного оружия ближнего действия, разработанной Францией в качестве последнего предупреждения перед применением стратегического ядерного оружия в перспективе советского вторжения в Западную Европу.
Система была относительно легкой, что позволяло ее развертывание в сложных условиях. Дрон CT-20 предоставлял информацию о цели в последнюю минуту перед запуском.
На севере Франции было пять плутонских полков, в каждом по шесть пусковых установок.
На сегодняшний день Франция поддерживает только БРПЛ M-51 и Air-Sol Medium Range (ASMP) - французская крылатая ядерная ракета воздушного базирования.
Франция удалила свои наземные системы и перешла к стратегической диаде.

На этом экскурсия закончена, музей можно посмотреть на карте
и немного фото на внешней площадке и внутри.
Отдельное спасибо автору за предоставленный материал, в наше время это большая редкость.
Вторую часть не вошедшую в музейную экспозицию публиковать не буду ,она в 3 раза больше и охватывает весь ядерный арсенал.

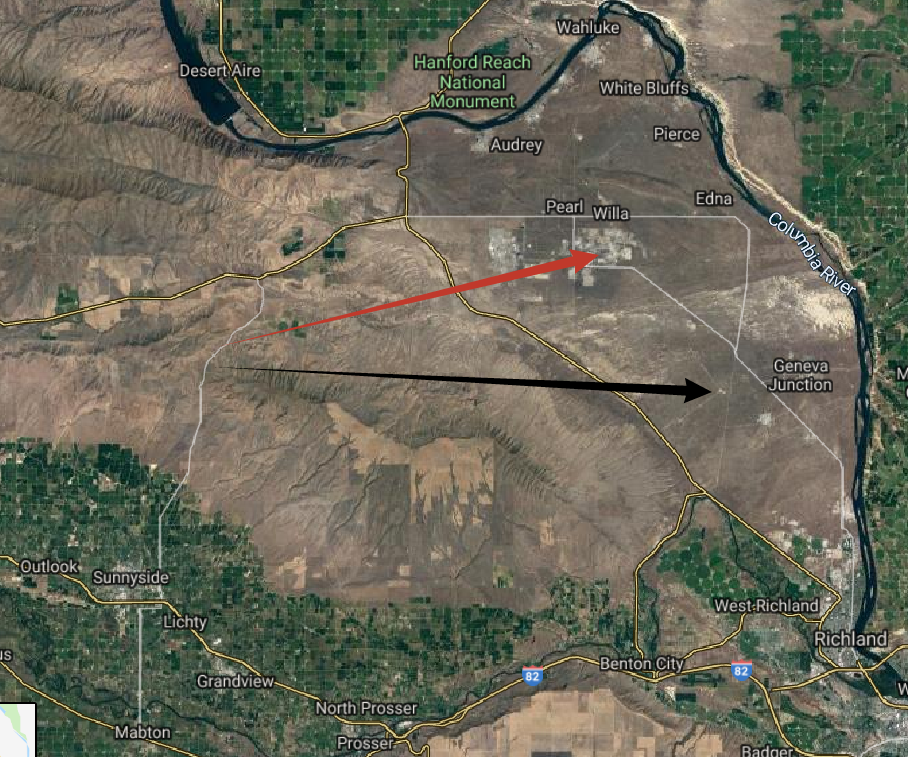

Если это Великая держава,то в ней все должно быть большое ,если говорим о СГА ,можно вспомнить гигантскую свалку самолетов,но ее рассматривать не будем,есть более интересное и любопытное место гигантская свалка радиоактивных отходов (РАО),да да та самая на которой год назад случилась авария 9 мая (совпадение ,не думаю),где произошел небольшой обвал тоннеля №1 где стояли 8 вагонов с РАО в восточной зоне 200 красная стрелка(можно оговорится что ничего страшного не произошло,что могло быть ).
Территория совсем маленькая 1.5 тысячи км.На пике здесь работало 9 ядерных реакторов,5 линий горячих лабораторий где нарабатывали плутоний.
Тут в 1942 году успешно начал свою работу первый в мире знаменитый атомный реактор
, *чикагская поленница*,так сказать колыбель *Манхеттенского проекта*,вообщем гордость янки созданная ударной стройкой капиталистического труда.
Из современных достопримеча́тельностей на территории комплекса находится знаменитая лаборатория *Лиго*,которая ловит гравитационные волны.(черная стрелка.
Таки вот за 44 года работы тут скопилось аж 2 ярда литров жидких РАО или 204 тыс.куб. ,
если сравнивать с последствиями Кыштымского инцидента где взорвалась 300 кубовая емкость с РАО,можно представить последствия.
Самое паршивое в этом деле это жидкие РАО как и граффит,печальная история при демонтаже Игналинской АЭС в Литве.
Ядрённый бульон что составляет львиную долю РАО в Ханфорде содержится в танках SST и DST,первые стали течь еще в 60-х,новые DST ни лучше.
Когда говорят про раздолбайство в СССР и что сливали отходы в озера на *Маяке*,американцы не лучше,такая практика проводилась постоянно пока не одумались и стали лить в танки.
Вот такая бомба замедленного действия в сердце вероятного противника.
Это очень коротенько,ну если интересны подробности спрашивайте.
