ШПУ и ракета LGM-30G Минитмен-3

Итак,меня сильно заинтересовало ибо место явно не Америка ,а кадры с док. фильма про минетмены и речь идет о них ,а какой либо инфы про размещение баллистических ракет в Европе нет ,найк геркулес ,тот да от Кипра до Норвегии,кстати там кадры с рейв вечеринки которые проходят на бывшем найке.
написав Хансу с вопросом что это за место и система ,ответа не получил ,наверно не заметил,начал копать самостоятельно...что увенчалось успехом....
Но вообще по виду вроде Минитмен-овское, если не брать в расчет сам вид старта. Неужто с германами что-то тут связано
проект действительно минетменовский ,но это не США и под другую ракету.
дальше расскажу поподробней,а ля тоже не без дела .

продолжу дислокация находится во Франции на плато де"Альбион,место конечно интересное если пошарится по окрестностям ,на территории обсерватории "Сирена" ...
UC скриншот20190207164919.png

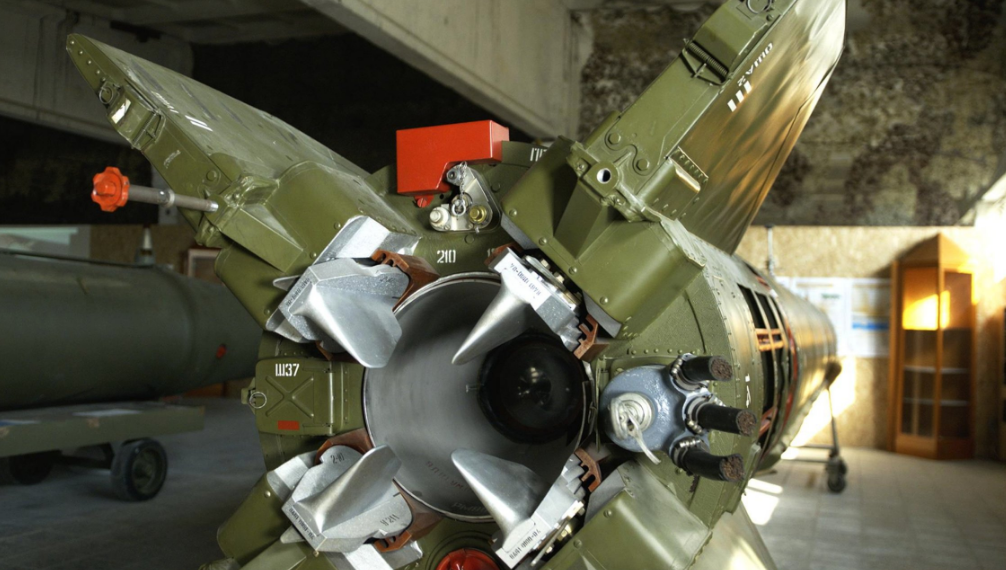

скрин фильма из музея в Германии ...
UC скриншот20190207165407.png

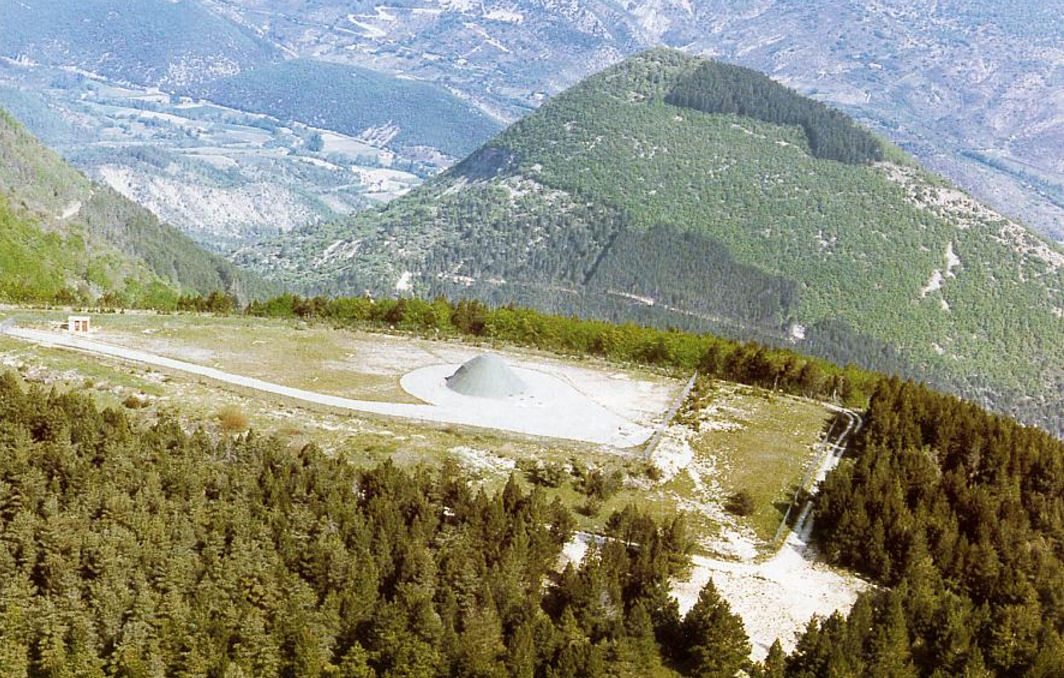

одна из аннтен на плато в Альбионе...
Немного истории...
Только что завершившаяся Вторая мировая война, Франция приступает к военной и гражданской ядерной деятельности с созданием в октябре 1945 года Комиссариата по атомной энергии (СЕА) под руководством генерала де Голля, тогдашнего президента правительства. Временная республика. В последующие годы «холодная война» увеличит потребность в бомбе, которая рассматривается как единственная, возможность противостоять обширным силам Варшавского договора от вторжения в Западную Европу. Его развитие остается медленным и секретным в Четвертой республике.
уВ рамках НАТО французские войска в Германии знакомятся с ядерным вооружением 1960 году, но это оружие, тактика, строго находятся под американским контролем. Кроме того, ограничения N 1 доктрины "массового возмездия", принятой администрацией Эйзенхауэра в 1953 году, отказ Соединенных Штатов использовать свое право вето для защиты французских интересов во время кризиса Суэцкого канала в 1957 году затем стратегия «постепенного реагирования», введенная администрацией Кеннеди в 1962 году, убеждает генеральный штаб Франции в том, что Соединенные Штаты смогут задействовать свои стратегические силы только в случае прямой угрозы их территории и будут ограничиваться тактическими ударами в случае строго европейского конфликта. Французское стратегическое ядерное оружие под французским командованием может послужить «детонатором» для вооружения США, заставляя неохотного американского президента помогать своим союзникам. Будучи частью интегрированного западного командования, Соединенные Штаты будут вынуждены консультироваться с французами для принятия любого решения, подтверждая статус великой державы Франции,
Этот статус требовал, чтобы страна приобрела ядерный арсенал, столь же разнообразный, как и у двух основных держав; как сказал Жак Ширак: «Мы не хотим оставлять людей с монополией на ту или иную категорию оружия» .
В 1960 году Де Голль, который стал президентом Республики, командовал 50 стратегическими бомбардировщиками в Dassault Aviation и приступил к разработке стратегических баллистических ракет "земля-земля" (SSBS) и атомных подводных лодок (SNLE). В мае 1963 года определенны какие будут французские ядерные векторы, а именно самолеты Mirage IV, несущие плутониевые бомбы, затем SSBS, оснащенные плутониевыми боеголовками, и, наконец, SSBN и их MSBS с урановыми боеголовками.
ВВС несет ответственность за внедрение SSBS. Если армия не противится этому, предпочитая тактическое ядерное оружие более гибкому использованию, военно-морской флот выступает против SNLE, считающегося неуязвимым. Летчики возражают, что одна торпеда может потопить подводную лодку и вместе с ним все ее векторы, в то время как для уничтожения этой силы противнику потребуется хотя бы один ядерный заряд SSBS, защищенный в бункере.
С 1963 года на Корсике, в Вогезском массиве, в Центральном массиве и в Дроме проводятся исследования по внедрению ракет. Плато Альбион было окончательно выбрано напротив близлежащего плато Валансоль в апреле 1965 года из-за его низкой плотности людей и известняковой почвы, что позволяет создавать недорогие бункеры, которые будут содержать ракеты, но также способны эффективно демпфировать поток ударной волны ядерной атаки.

В начале 1966 года было решено построить 27 шахт и 3 командных пункта управления огнем (РСТ) на 785 гектарах.
Работа над PCT 1 длится два с половиной года, с ноября 1966 г. по март 1969 г. Работы по PCT 2 начинается в июле 1969 г. и заканчивается менее чем через год, в марте 1970 г. Работы по PCT3 и связанных с ним шахт начались, но прекратилось в декабре 1968 года после бюджетных ограничений. Эксплуатационные мощности составляют 260 000 м3 грейфера, 540 000 м3 земляных работ и 150 000 м3 бетона. В то же время вся окружающая дорожная сеть модернизируется и расширяется для размещения военных автоколонн.
В 1967 году была создана первая группа стратегических ракет (1-я СБМ), принадлежащая ВВС, для обслуживания установок на плато Альбион. Многие другие подразделения были созданы для обеспечения безопасности объекта, включая эскадрилью защиты EP 21.200, в 1968 году, которая включала в себя командный участок, «синогруппу» и четыре парашютные роты. Первые ядерные боеголовки MR 31 были доставлены на BA 200 в августе 1969 года.
Первый оперативный блок с девятью ракетами S2
был введен в эксплуатацию 2 августа 1971 года, второй - 23 апреля 1972 года. В начале 1980-х эти ракеты были заменены ракетами S3: был запущен первый оперативный блок SSBS S3. служба 1 июня 1980 года, вторая - 31 декабря 1982 года.
Первоначально предполагалось, что к 2005 году ракеты S3 будут заменены наземной версией ракеты M5, а разработка началась в 1992 году. В 1994 году было объявлено, что M45 заменит S3. Эти проекты в конечном итоге будут прекращены из-за объявления о выводе из эксплуатации объектов в 1996 году.
Воздушный мониторинг шахт впервые осуществляется с помощью вертолетов Sikorsky H-34.
22 февраля 1996 г. президент Ширак объявил о закрытии и демонтаже объектов на плато Альбион в связи с развитием европейской геостратегии - после падения Восточного блока - и старением дорогих в обслуживании ракет и для которых модернизация не желательна.
Работы по демонтажу шахт длится два года и заканчивается в 1999 году. «Передача прав собственности» в пользу Иностранного легиона произошла летом 1999 года.
В 2003 году DGSE установил на базе прослушивающую станцию.
На поверхности единственные элементы это защитное устройство(крышка шахты), и технологический модуль необходимый для обслуживания площадки. Остальная часть находится под землей, под железобетонной плитой 50 на 50 метров, толщиной 9 метров. В центре скважина из стали и бетона, шахта, диаметром 3,5 м, глубиной 30 м . ЗУ весом 140 тонн, толщиной 1,5 м, непосредственно закрывает бункер. ЗУ должна была двигаться по рельсам, с помощью тросов, приводимых в действие пиротехническими домкратами. Дизайн шахты был основан на шахтах американской ракеты Minuteman, размеры которой были адаптированы к французской ракете S2, меньшего размера.
Для работ по техническому обслуживанию еще одна 2-тонная бронированная дверь обеспечивала доступ к лифту, ведущему к уровням шахты -6 и -9 м. На этих уровнях выдвижные леса обеспечивали доступ к элементам ракеты, боеголовке и межэтажному перекрытию. В бункере ракета опиралась на базу (носитель), подвешенную на тросах, способных поглощать сейсмические волны, создаваемые взрывом на уровне земли. Каждая шахта имела подземное вспомогательное укрытие, в котором находилось оборудование для запуска, в том числе аварийные генераторы.
Шахты располагались не менее 3 километров друг от друга. Система занимала ограниченное место. Только 200 м вокруг каждой БСП были огорожены, остальная часть плато была заселена и оставалась открытой для сельского хозяйства. Таким образом, три ограждения окружали каждый БСП, правительственный забор, ограничивающий контролируемую зону, промежуточный забор и электрифицированный забор.
Каждый РСТ отвечал за надзор за девятью стартовыми районами, один к северу, а другой к югу от плато Альбион. PCT 1, на юге, был расположен в Воклюзе около деревни Рустрель . PCT 2 на северо-западе находился в департаменте Дром, над деревней Рейлханнетт . PCT 3, который так и не был завершен, был расположен на северо-востоке недалеко от деревни Оспиталет.
Выбор плато в качестве места имплантации системы позволил провести глубокое захоронение РСТ, более 400 м под поверхностью. На расстоянии 35 км друг от друга. И имели почти 2 км галерей, пробитых с флангов плато. Доступ к ним был из КПП, прикрытого бетонным фронтоном. Внутри охранник за односторонним зеркалом следил за доступом к подземным сооружениям. Эти объекты были соединены сетью туннелей диаметром 6 м, по которым проезжали электрические тележки.
Первый туннель, «газовая галерея», соединял вход с КПП снаружи, чтобы предотвратить ударную волну взрыва. В 350 м от КПП вдоль этого первого туннеля второй прямоугольный туннель опускался в тупик. За 200 м до ее конца третья галерея начиналась параллельно после изгиба под прямым углом. Еще 350 м вдоль этой третьей галереи была развернута PCT. За пределами РСТ этот же туннель также заканчивался тупиком примерно на 1600 м дальше, за исключением того, что его конец был соединен с поверхностью скважиной 25 м, забитой песком и действующей как аварийный выход. Подобно египетскому колодцу, обитатели должны были изнутри опорожнять песок, удерживаемый в верхней трети колодца люком, для доступа к поверхности.
Прямоугольные узлы и тупиковые отсеки могли бы сломать ударную волну после взрыва в туннелях комплекса.
PCT был развернут в каверне длиной 28 м и диаметром 8 м, покрытой 2 м бетона и клеткой Фарадея, изготовленной из герметично сваренных стальных пластин, чтобы электроника могла выдерживать электромагнитный импульс.
В РСТ было шесть воздушных коммандос, отвечающих за безопасность, два механика и два стрелка. Последние, защищенные в термической капсуле , установленной на пружинах, отвечали за выполнение приказа Президента Республики о запуске. По американскому образцу (советам требуются три человека), чтобы один человек не мог запустить ракеты и снизить ответственность за действие, запуск должен был выполняться одновременно на двух консолях, расположенных на расстоянии четырех метров друг от друга; отсюда присутствие двух офицеров ВВС (лейтенантов или капитанов).
Порядок запуска ракет должен был бы передан беспроводной сетью Вестал с использованием тропосферного отражения. Эта выделенная сеть соединяла компьютер Elysée Jupiter с COFAS (Центром стратегических действий ВВС) на базе в Таверне, Париж, а затем с COFAS от Мон-Вердена до Лиона, а затем с двумя бронированными реле в предгорьях Мон-Ванту: T1 у подножия на высоте 1500 м над уровнем моря и T2 (1911 м) Наконец, сигнал приходил к двум приемникам (V1 и V2 , расположенным в PCT .
В качестве меры безопасности пять альтернативных телекоммуникационных систем могут обеспечить передачу порядка запуска ракеты: телефонная сеть Tigre, использующая сеть France Telecom и радиорелейные станции армии, сеть национального военно-морского флота, сеть ASTARTE (Aircraft STAtion Exceptional Transmissions Relays) на самолетах C-160 с 1989 года, сеть RAMSÈS (Network Amont Maille Strategic And Survival) и телевидение через передатчики TDF.
Связь между PCT и БСП обеспечивалась кабелями или, возможно, наземной волной (TOS для передачи наземной волны). Таким образом, каждая РСТ была оснащена длинными антеннами вдоль галерей.

Если интересно отдельно могу выложить координаты на все 18 БСП и три РСТ и остальные премудрости ...
P.S.Отдельную тему создавать смысла не было....
Думаю вскоре появится очередной грандиозный пост в каком нибудь лайвжурнале по этой теме благополучно скопированный.


saiLor

Команда форума
Фильм интересный. Ещё б на русском.

Последнее редактирование:
Фильм интересный. Ещё б на русском.
Ну там особо ничего нет,снят в предверии ДРСМД,Европа не сильно рада сложившийся ситуации.
В дополнении кадров из фильма где сейчас проводят рейв вечеринки на быашей военной базе в Кастелуне

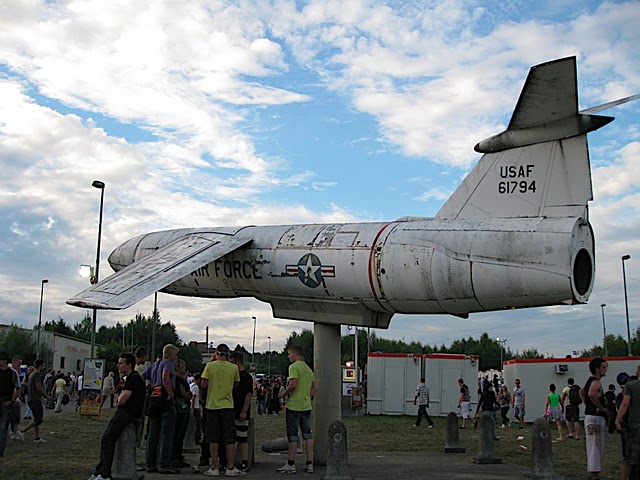

где располагались MGM-1 Matador, MGM-13 Mace, MIM-14 Nike Hercules и BGM-109G

продолжу дислокация находится во Франции......
Мм-да!!! Вот уж воистину "о сколько нами открытий чудных готовит просвещенья дух". Про Францию-то я ведь даже и не вспомнил. А зря. Но странное дело, официально французские ракетные шахты стояли на дежурстве почти до середины 90-х, а в ракетных ВВУЗ-ах уже в 80-х о них особенно-то и не преподавали. Ну если только в порядке общего обзора. Я к примеру, знал лишь об их количестве, о том, что это РСД и об общем устройстве ШПУ. А вот о том, что оборудованы они были в стиле Минитмен - узнал лишь сейчас. Вам коллега widdmarker огромное спасибо за информацию. Она приятно взбудоражила ум духом открытия, что само по себе очень полезно в эмоциональном плане. За это -респект!
Надо сказать, что французы вроде бы как никогда и не афишировали общую направленность полётных заданий этих шахтных ракет и может быть поэтому на них не заострялось особого внимания в наших военных обучающих программах. Хотя с другой стороны про Редутабли и Миражи в смысле количества и возможностей знали на зубок.
С внедрением в нашу жизнь Сети, я лично не раз разглядывал бывшие старты на плато Альбион, но их площадки после рекультивации имеют либо такой вид:

либо застроены или заполнены какими-то сооружениями, предназначение которых мне лично непонятно


Но самое интересное, - имеется ввиду место расположения видимо единственно сохранившейся в целости шахтной позиции на территории нынешней обсерватории, я как-то пропустил. Да и без дополнительного комментария зрительно это определить непросто если не представляешь себе как это выглядит внешне.
Но теперь совсем иное дело.


Я на месте французов оборудовал бы там музей по типу американского или украинского под Первомайском.

С внедрением в нашу жизнь Сети, я лично не раз разглядывал бывшие старты на плато Альбион, но их площадки после рекультивации имеют либо такой вид:
Практически все ,на первой здание тех. обеспечения в основном сохранились ,да и ЗУ тоже.
На второй солнечные батареи 2 площадки,на одной есть ресторан,на другой магазин , площадка комунальников.
И на одной расположен радар Graves,на сколько понимаю особо рекультивацию не проводили как у нас ,демонтаж ракеты и оборудования и клинили ЗУ,по видимому сочли слишком дорогим удовольствием ибо полностью рекультивирована одна площадка.
по поводу музея так обсерватория серена,экскурсии водят,да и в ля бурже музей есть по тематике .
ну а в плане интересности РСТ куда более интересен карта и сайт
есть фотки внутрянки и как выглядит в объемном плане.
ну и до кучи релейки 1 2

Вполне неплохо всё смотрится. В смысле культуры строительства и оборудования. Я такое только приветствую. Но по значимости конечно с л а б О

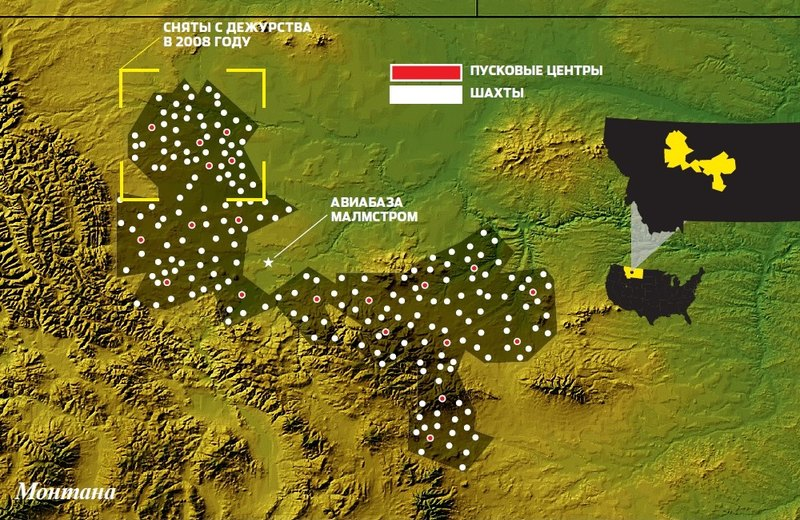

О, а мне было бы любопытно узнать насколько плотно у них (USA) натыканы ракеты в позиционном районе. Наверное примерно как и у нас на удалении в 5-10 км от одной позиции до другой? Или иной принцип?
От 3 до 7 миль ,принцип один расчет чтобы не попали в эпицентр ядерного взрыва одновременно 2 шахты.Ракетно-боевой экипаж из двух офицеров, размещенный в защищенном подземном центре управления пуском (MAF), контролировал 10 шахт (пять на эскадрилью ). Эскадрильи находятся в беспилотной зоне.
Интересный факт Minuteman хоть и позднее поколение ,изначально ракеты не рассматривались, как СД оружия,несмотря что притянули технологии из Германии.Первое предложение использовать как СД военных спутников .Но программу зарубили ,слишком дорогая была военный бюджет не потянул.
Довольно интересно читать ,как создавался их щит.
Конечно, по конкретней бы- сколько в ракетном отряде Минитмен человек на каких должностях и чем занимаются,как несут БД? Как происходит смена?
В приложенном файле вроде все есть ,но это так экскурсия современная а-ля "Новая газета " .
Более подробно в мемуарах Блера описано ,если так интересно могу выдернуть ,но там много букф ,писать перевод пока не готов.

Конечно, по конкретней бы- сколько в ракетном отряде Минитмен человек на каких должностях и чем занимаются,как несут БД? Как происходит смена?

.... персонала базы Малмстром. Каждый день сотни людей — 30 команд на пультах управления, 135  рабочих-эксплуатационщиков и 206 бойцов охраны — выходят на службу, поддерживая в порядке все это хозяйство. До некоторых командных пунктов три часа езды от базы. В них тоскуют обиженные судьбой герои, которых на базе называют «дальники» (Farsiders). Ежедневно по окрестным дорогам шныряют джипы, грузовики и громоздкие самоходные агрегаты для извлечения из-под земли ракет, а суммарная протяженность дорог на этой базе составляет 40 000 км, причем 6000 из них  - грунтовки, облагороженные гравийной отсыпкой.
Автор статьи Джо Паппалардо, взята из журнала "Популярная механика". Приведены рисунки шахты самой ракеты (ШПУ в нашей терминологии) и пусковой установки (КП), описана система охраны и дежурства. Вполне достаточная информация, чтобы иметь представление об организации службы американских ракетчиков.


Последнее редактирование:
Вполне достаточная информация, чтобы иметь представление об организации службы американских ракетчиков.
для обывателя конечно сойдет ибо рассчитана на него,да и текст кривой ...там постоянно экскурсии устраивают для журналюг и прочих,а те описывают свое виденье ,как уж могут .

Текст в данной статье достаточно вменяемый. Специалисты же давно и качественно знают вплоть до аппаратного решения меры безопасности и систему дежурства. Был такой главком РВСН Яковлев, написал книгу на эту тему.
Для понимания сути процесса этой статьи достаточно. Детализацию наверняка можно найти, но вопрос - а зачем? Не все, что можно узнать, следует узнавать. Как правило, интересного в детализации мало.

Не все, что можно узнать, следует узнавать. Как правило, интересного в детализации мало.
Как сказать ,это на вкус и цвет.
Не обижайся, если учесть как вы на 100 страницах обсуждаете капром и кто под каким номером корову доил ,то это статья для дет сада,извини за прямоту,кому то интересно кому то фиолетово.Тот текст что давал такой же в принципе,совсем не соответствен действительности, основные моменты и некоторые тонкости ,а если уж читать так от первого лица, того же Блера прослужившего пару десяток лет на Минетменах или Норриса или на крайняк кто уж точно в теме..Правда книжки на англицком ,да и в свободном доступе нет,а покупать на амазоне по российским меркам ой как накладно.

Как сказать ,это на вкус и цвет.
Не обижайся, если учесть как вы на 100 страницах обсуждаете карпом и кто под каким номером корову доил ,то это статья для дет сада,извини за прямоту,кому то интересно кому то фиолетово.
:) Абсолютно согласен. Поэтому стараюсь не встревать в такие обсуждения. Мне в принципе не важно, как именно модернизировалась ШПУ от 8К84 под 15А20, хотя участники этих событий мне все детально рассказывали. Гораздо интереснее было послушать про капитана, который прослужил на 8К84 с момента формирования полка и был уволен за месяц до того, как весь боезапас полка отстреляли. А все эти тонкости, сколько прапорщиков в смену заступало, на какие боевые посты - это же менялось постоянно. По мере эксплуатации выяснялось, что какие-то операции однозначно избыточные и только задерживают время пуска. Появление новых технических систем охраны привело к радикальному изменению штатов и методов охраны и обороны. Все это в свою очередь приводило к изменению штатной структуры полка. Так что все это переменные параметры. Суть же оставалась, так сказать, физический смысл процессов не менялся. Вот это и представляет интерес, но увы - не всегда и сейчас, через 20-30 лет после службы на комплексе, которого уже и нет иногда, можно некоторые моменты службы раскрывать.

Последнее редактирование:
Мне в принципе не важно, как именно модернизировалась ШПУ от 8К84 под 15А20, хотя участники этих событий мне все детально рассказывали.
мне больше тех.вопросы интересны особенно когда не понятны и приходится копаться что бы разобраться ,затягивает.
ну всякие истории тоже прикольно и познавательно.

мне больше тех.вопросы интересны особенно когда не понятны и приходится копаться что бы разобраться ,затягивает.
ну всякие истории тоже прикольно и познавательно.
Наверно, это интересно, особенно сам процесс поиска. Только вот без конкретных схем и чертежей, инструкций и другой технической документации все равно вся информация носит достаточно общий характер. А как известно, дьявол кроется в деталях.

Наверно, это интересно, особенно сам процесс поиска. Только вот без конкретных схем и чертежей, инструкций и другой технической документации все равно вся информация носит достаточно общий характер. А как известно, дьявол кроется в деталях.
интересно...и вот именно схемы ,чертежи ,тех. докум. и прочее и ищем. Добра хватает ,с архивами тут сложней.

Такая документация сохранилась в КБ, на предприятиях-изготовителях и частично в структурах Минобороны. И везде она лежит в секретных библиотеках. Американцы с течением времени рассекречивают документацию и выкладывают в общий доступ. Но даже они не рассекречивают информацию, которая может дать ключ к современным секретным сведениям.
Хотя сами они вовсю тащат и выкладывают в общий доступ чужую информацию. Мне приходилось по работе довольно много общаться с представителями КБ "Южное", они часто возмущались бесцеремонностью американцев. Как и во многих КБ, у южан для прохода в соседние отделы мог потребоваться отдельный пропуск. И вот свои сотрудники стоят под дверью, ждут, когда сопровождающий из соседнего отдела выйдет и проведет его внутрь для решения каких-то рабочих вопросов, а американцы шастают по всем отделам как хотят, свободно получают любую документацию.
А по вопросам организации дежурства мне дважды пришлось участвовать в показных занятиях. Первый раз это было еще в советские годы. К нам в учебный класс, оборудованный комплексным тренажером, точно имитирующим работу аппаратуры КП полка, привели банду в папахах и мы демонстрировали работу расчета. Для нас это была обычная комплексная подготовка дежурной смены, инструктор сидел за пультом имитации обстановки, расчет отрабатывал на аппаратуре поступающие приказы и вводные по отказам. Для чего это было нужно, кто его знает, но там были папахи с разными петлицами, в т.ч. танковыми и общевойсковыми. Второй раз это было уже на ПГРК. Тоже пришли на КПДС, сели в учебный класс, пришла небольшая группа гражданских в сопровождении начальник инструкторской группы и нескольких офицеров из управления дивизии. Аналогично, отработали несколько задач на аппаратуре, гости покивали головами и ушли. Так мы и не поняли, кто это был. Но морды сытые такие были, вальяжные. Инструктора только поулыбались, когда мы их спросили - для кого показуху ломали. Мол, не берите дурного в голову. В тот день в дивизию приезжали американские инспектора и группа каких-то правительственных бонз, так что фиг его знает, кто именно к нам на огонек заглянул. Вон Яковлев пишет, что и наши к ним в пункты управления заглядывали, знакомились с мерами по предотвращению несанкционированных действий в ходе дежурства, и они аналогично. И документы, регламентирующие организацию боевого дежурства, изучали друг у друга, и технические мероприятия, так что ни для них, ни для нас в этом давно нет тайн. Тем не менее в открытом доступе такого рода информации не было, нет и не будет. Хотя бы в интересах предотвращения попыток терактов и завладения ЯО экстремистами. И это правильно.
