Залаз на ЛЭП

Тематический случай в Харькове. Болезный головой залез, обгорел и остался жив.
Может мокрая одежда спасла? Сгорелая первой, а тем временем и защита отработала.
А, не досмотрел до конца, таки он просто голый был в момент касания.


Кстати, говорят, это как раз сеть переменного с изолированной нейтралью. И в данном случае ток
был ограничен емкостными утечками с двух других фаз на опору(ы) и землю.
Т.е. с одной стороны, такие сети опаснее, а с другой ... ну, тут просто дикое везение.
Хотя неизвестно, ожоги какой степени и глубины он получил.

Последнее редактирование модератором:
Привет экстремалы :) Сегодня, вооружившись законом ома, индикаторной отверткой (показывает наводки бесконтактно) и фотиком слазил на опору ЛЭП высотой 98м переходную через реку, ради редких фоток, как это водится :-D Теперь читаю вашу тему и офигеваю - неужели я оттуда вернулся, может быть Я теперь вообще не Я, а кто же это пишет тогда...? ;)

Опора

электрощиток на высоте 10м

площадка у нижних проводов

площадка у верхних фазовых проводов

На площадки НЕ ходил, НЕ вылезал за пределы лестницы до самого верха

вид из лестницы у средних проводов

вид вниз

аналогичная опора напротив

На самой верхней площадке мои представления об "грозозащитном тросе" перевернулись и укатились коту под хвост...
20120719-10h07m-DSC09604.jpg 20120719-09h58m-DSC09555.jpg

20120719-09h55m-DSC09549.jpg 20120719-09h55m-DSC09548.jpg
Какого лешего от "грозозащитного кабеля" (если это он) запитаны осветительные трансы, судя по табличке на 6300-5700В -> 230-400В?? Шлейф с "троса" изолирован от опоры, идет на изолированный ввод на трансе, другой ВВ ввод транса заземлен на опору. Самих трансов внутри нет, пустые ящики, крышки приоткрыты (наверно уже поживились воры-экстремалы, скелета рядом не видел), крышка одного ящика касается троса (см. фото), т.е. через нее трос закорочен на опору, при этом визуально оплавления нет.
Как это понимать? В "грозозащитном тросе" наводятся токи, которых достаточно для питания освещения вышки или это отдельная линия для освещения? В любом случае прикосновение к ней смертельно (там 6КВ)?

Отвертка вышеуказанная слабо светилась при контакте с опорой в любой ее части, но нигде НЕ светилась так, как если бы её дома поднесли к проводу питания вашего компа например (у кого есть такая отвертка поймет).

Спускаюсь

Спустился. Кто-то. Я или не я? ;)

Это видео все равно не раскрывает тему - почему пробивает на землю (как на видео) или на человека может пробить (который внутри конструкций), а на саму опору не пробивает? Ведь от проводов до частей опоры гораздо меньше расстояние, чем до земли (см видео). Или например эту картинку:

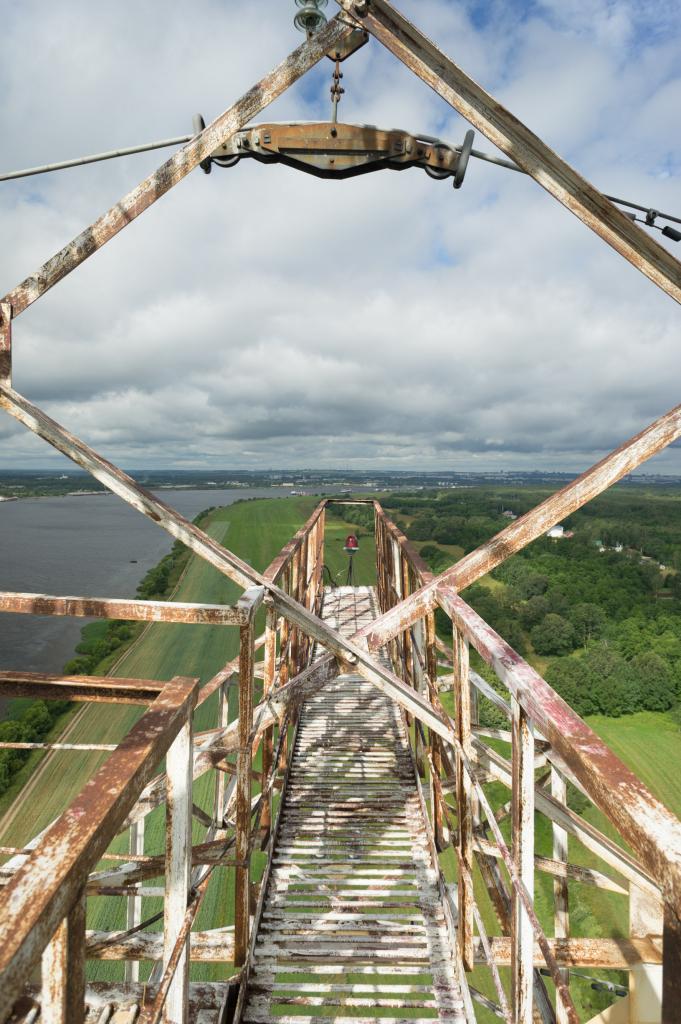

Посмотреть вложение 25128
от висящего провода до заземленной площадки всего ничего, пара метров. Если же например подползти по этой же площадке на те же 2 метра - то по вашей логике пробьет? Почему?

Хе-хе, я камикадза, я еще раз лазил на ту опору )) В первый раз погода не удалась и панорама не сложилась, а тут на днях небо заманчиво ясное было, теперь мой фото-интерес на ней удовлетворен ) И еще на другую 100 метровку 110КВ залаз до середины, по пути читал надписи в духе "здесь был вася", до проводов оставалось еще далеко, они же висят над дорогой в нескольких метрах буквально на других простых опорах. Но и 45м хватило, чтоб поймать классные виды. А потом меня спалили дачники, что живут прям под самой опорой в скворечниках, свалил по быстрому, пока вертолет ФСБ не вызвали ;)

PS: Не принимайте это как руководство к действию! Не факт, что Ваши опоры окажутся такими же православными 110КВ и вам тоже повезет! :-E

А теперь сам же отвечу на вопрос

Это видео все равно не раскрывает тему - почему пробивает на землю (как на видео) или на человека может пробить (который внутри конструкций), а на саму опору не пробивает? Ведь от проводов до частей опоры гораздо меньше расстояние, чем до земли (см видео).
Это видео известного Мегавольта-террориста "Kamikadze2009", хобби у него такое было ходить под ЛЭПами, делать забросы, подтягивать веревкой проволоку и любоваться феерверками. Это как раз одно из таких видео. Подтянул проволоку к линии, пробила искра в землю, АПВ включил второй раз, снова пробило. А с какого расстояния там не видно, но точно менее длины гирлянды изоляторов на той же ЛЭП.
PS: Ходят слухи, его таки посадил за это.

Это видео все равно не раскрывает тему - почему пробивает на землю (как на видео) или на человека может пробить (который внутри конструкций), а на саму опору не пробивает? Ведь от проводов до частей опоры гораздо меньше расстояние, чем до земли (см видео). Или например эту картинку:

Посмотреть вложение 25128
от висящего провода до заземленной площадки всего ничего, пара метров. Если же например подползти по этой же площадке на те же 2 метра - то по вашей логике пробьет? Почему?

Перекроешь изоляционный промежиток - пробьёт. Если это 110 кВ - пара метров по воздуху достаточное расстояние. Но если ты туда влезешь - долбанёт.

Грозотрос во-первых, имеет наведёнку, во-вторых - видимо, там схема с плавкой гололёда, когда на трос подаётся напряжение.

А вот эту фотку нельзя в качестве получше? Роликовый подвес интересует.

Можно




PS: Где кончается экстрим и начинается ПЦ?! ;)


Последнее редактирование модератором:
Не помню что это за закон и явление, когда человек, находящийся внутри металлической клети защищён от высоковольншых разрядов. Кто подробнее расскажет?
Погуглите Клетка Фарадея.
А на опору нефиг лазить. Напряжение той что на фото очевидно 500 кВ. Сгореть живьём и развеяться по ветру? А потом страна недоумевает - Куда у нас люди пропадают? А они оказывается все в виде порошка вокруг опор...

Где там 500 кВ? На опоре с обрезанными проводами? Там 110 было при работе, если не меньше - гирлянда короткая. 500 - это расщеплёнка и суммарное сечение по алюминию обычно около 1000 мм. Хотя лазуну хватит и 10 кВ, вполне.

110кВ когда-то было на той ныне заброшенной опоре, просто линию немного в сторону сдвигали и пара опор ненужные оказались, а после заброса энергетиками гаражный кооператив водрузил на неё светильник ДКсТ, сейчас он тоже заброшен, лампочка на проводе дрыгается...

На видео выше толпа лазит по действующей 220кВ, на соседней опоре есть табличка с соответствующей надписью... Так же полезно иногда посмотреть на карту ГШ, там иногда напряжения линий подписаны. Линии от 500кВ легко отличить от низших - у них провода сдвоенные/строенные для гашения короны.

Класс ЛЭП легко определяется по длине изоляторной гирлянды. Ну и по надписям на опорах, это да.

Кстати, расщепление проводов применяют от 330 кВ и выше, а не только на 500.

Вот эта красота, например - 750 кВ, рядом - 220.


Это, скорее всего, барабан с запасом оптического грозотроса. Смысл вот в чём: на анкерной опоре одну строительную длину троса надо соединить с другой в шлейфе. Если трос обычный - никаких проблем: соединили прямо наверху и всех дел. А если трос оптический (ОКГТ), то оптику надо варить. Варить её наверху практически невозможно, поэтому оставляют длинные хвосты, которые варят на земле, а то, что получилось, наматывают на барабан. Барабан крепят на опоре. На нём ещё оптическая муфта должна быть.

Да для чего угодно. Связь, интернет, например. По ЛЭП вообще часто прокладывают оптические линии - удобно, есть готовая трасса, готовые опоры. Но оптическим самонесущим кабелем можно пройти не везде. Или пролёты большие, или ветровая нагрузка велика. На линиях 330 кВ и больше вообще ОКСН уже не повесишь. Вот и совмещают грозотрос с оптикой, чтоб зря не висел.

Да для чего угодно. Связь, интернет, например. По ЛЭП вообще часто прокладывают оптические линии - удобно, есть готовая трасса, готовые опоры. Но оптическим самонесущим кабелем можно пройти не везде. Или пролёты большие, или ветровая нагрузка велика. На линиях 330 кВ и больше вообще ОКСН уже не повесишь. Вот и совмещают грозотрос с оптикой, чтоб зря не висел.
А если в него молния попадёт? Ведь вероятность высока - он же для этого там и висит?
Что при этом с оптикой происходит?

При ударе молнии в металлоконструкцию или в трос проходящий по металлу ток будет его нагревать. И весьма неслабо. И если грозозащитный трос пусть локально и ненадолго, но нагреется градусов до трёхсот хотя бы - не убьёт ли это оптику?

Сверху
