Владислав Демченко написал(а):
Кто-нибудь знает сколько сейчас в 28 ракетной дивизии осталось целых, не взорванных шахтных пусковых установок?
Нажмите для раскрытия...

Статистика знает все.

Точно учтено количество пахотной земли в СССР с подразделением на чернозем, суглинок и лёсс. Все граждане обоего пола записаны в аккуратные толстые книги, так хорошо известные Ипполиту Матвеевичу Воробьянинову, — книги загсов. Известно, сколько какой пищи съедает в год средний гражданин республики. Известно, сколько этот средний гражданин выпивает в среднем водки с примерным указанием потребляемой закуски. Известно, сколько в стране охотников, балерин, револьверных станков, собак всех пород, велосипедов, памятников, девушек, маяков и швейных машинок.

Как много жизни, полной пыла, страстей и мысли, глядит на нас со статистических таблиц!

Кто он, розовощекий индивид, сидящий с салфеткой на груди за столиком и с аппетитом уничтожающий дымящуюся снедь? Вокруг него лежат стада миниатюрных быков. Жирные свиньи сбились в угол таблицы. В специальном статистическом бассейне плещутся бесчисленные осетры, налимы и рыба чехонь. На плечах, руках и голове индивида сидят куры. В перистых облаках летают домашние гуси, утки и индейки. Под столом сидят два кролика. На горизонте возвышаются пирамиды и вавилоны из печеного хлеба. Небольшая крепость из варенья омывается молочной рекой. Огурец, величиною в пизанскую башню, стоит на горизонте. За крепостными валами из соли и перцу пополуротно маршируют вина, водки и наливки. В арьергарде жалкой кучкой плетутся безалкогольные напитки — нестроевые нарзаны, лимонады и сифоны в проволочных сетках.

Кто же этот розовощекий индивид — обжора, пьянчуга и сластун?

Гаргантюа, король дипсодов? Силач Фосс? Легендарный солдат Яшка Красная Рубашка? Лукулл?..

Это не Лукулл. Это — Иван Иванович Сидоров, или Сидор Сидорович Иванов, — средний гражданин, съедающий в среднем за свою жизнь всю изображенную на таблице снедь. Это — нормальный потребитель калорий и витаминов — тихий сорокалетний холостяк, служащий в госмагазине галантереи и трикотажа.

От статистики не скроешься никуда. Она имеет точные сведения не только о количестве зубных врачей, колбасных шприцев, дворников, кинорежиссеров, проституток, соломенных крыш, вдов, извозчиков и колоколов, — но знает даже, сколько в стране статистиков.

И одного она не знает. Не знает и не может узнать. Она не знает, сколько в СССР стульев. (с) И.Ильф, Е.Петров

Anatoly написал(а):
Статистика знает все.

Точно учтено количество пахотной земли в СССР с подразделением на чернозем, суглинок и лёсс. Все граждане обоего пола записаны в аккуратные толстые книги, так хорошо известные Ипполиту Матвеевичу Воробьянинову, — книги загсов. Известно, сколько какой пищи съедает в год средний гражданин республики. Известно, сколько этот средний гражданин выпивает в среднем водки с примерным указанием потребляемой закуски. Известно, сколько в стране охотников, балерин, револьверных станков, собак всех пород, велосипедов, памятников, девушек, маяков и швейных машинок.

Как много жизни, полной пыла, страстей и мысли, глядит на нас со статистических таблиц!

Кто он, розовощекий индивид, сидящий с салфеткой на груди за столиком и с аппетитом уничтожающий дымящуюся снедь? Вокруг него лежат стада миниатюрных быков. Жирные свиньи сбились в угол таблицы. В специальном статистическом бассейне плещутся бесчисленные осетры, налимы и рыба чехонь. На плечах, руках и голове индивида сидят куры. В перистых облаках летают домашние гуси, утки и индейки. Под столом сидят два кролика. На горизонте возвышаются пирамиды и вавилоны из печеного хлеба. Небольшая крепость из варенья омывается молочной рекой. Огурец, величиною в пизанскую башню, стоит на горизонте. За крепостными валами из соли и перцу пополуротно маршируют вина, водки и наливки. В арьергарде жалкой кучкой плетутся безалкогольные напитки — нестроевые нарзаны, лимонады и сифоны в проволочных сетках.

Кто же этот розовощекий индивид — обжора, пьянчуга и сластун?

Гаргантюа, король дипсодов? Силач Фосс? Легендарный солдат Яшка Красная Рубашка? Лукулл?..

Это не Лукулл. Это — Иван Иванович Сидоров, или Сидор Сидорович Иванов, — средний гражданин, съедающий в среднем за свою жизнь всю изображенную на таблице снедь. Это — нормальный потребитель калорий и витаминов — тихий сорокалетний холостяк, служащий в госмагазине галантереи и трикотажа.

От статистики не скроешься никуда. Она имеет точные сведения не только о количестве зубных врачей, колбасных шприцев, дворников, кинорежиссеров, проституток, соломенных крыш, вдов, извозчиков и колоколов, — но знает даже, сколько в стране статистиков.

И одного она не знает. Не знает и не может узнать. Она не знает, сколько в СССР стульев. (с) И.Ильф, Е.Петров
Нажмите для раскрытия...

Я с трудом дочитал, но ответа точного не знаю

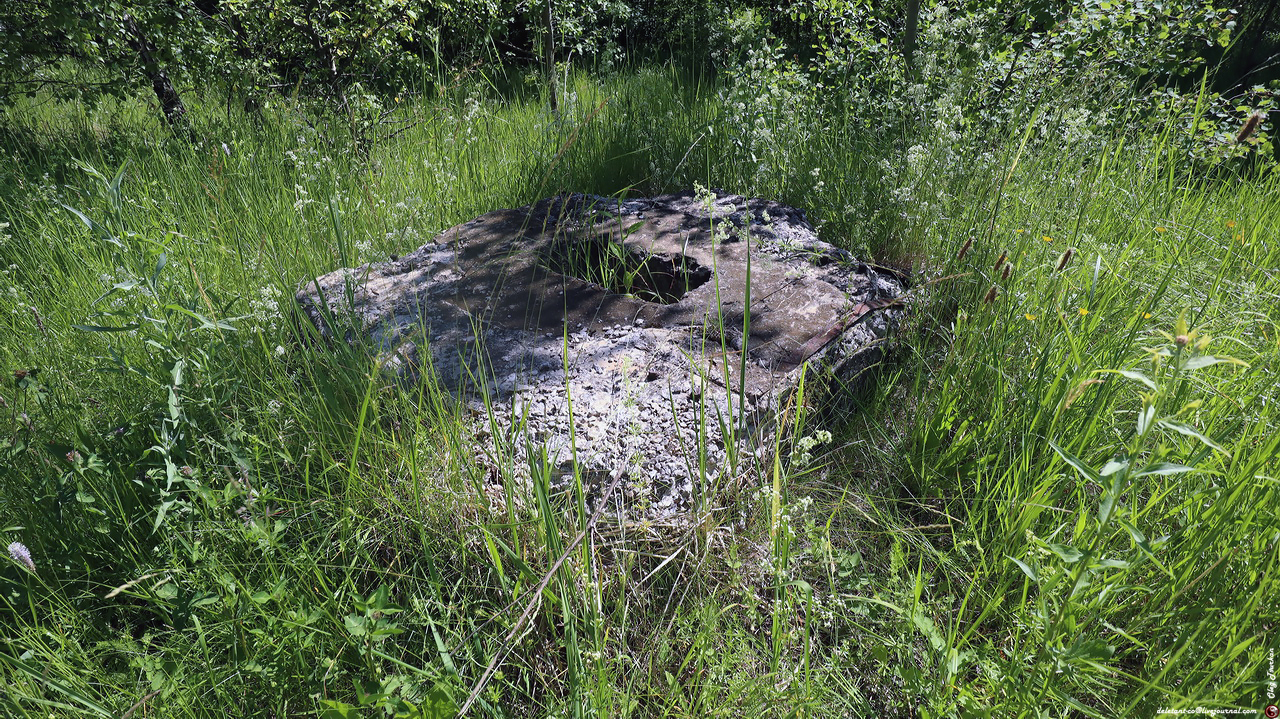

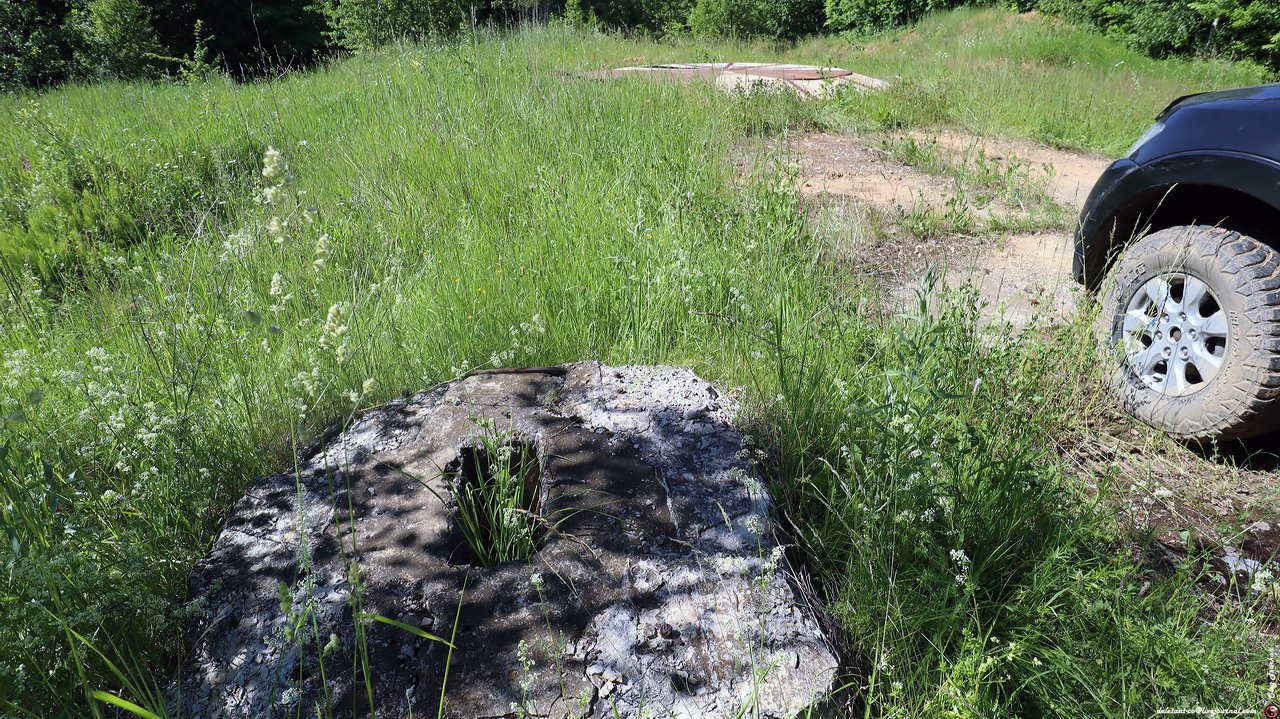

На подъезде к ШПУ нашли железобетонное основание с пр\моугольным отверстием посередине. У кого какие есть идеи для чего оно надо. Предположительно для фиксации установщика.




Товарищи ракетчики, на странице 22 приведена схема заглубленного( котлованного) командного пункта ракетного полка ос (соор. 2) Хотелось бы узнать где находилась потерна ведущая к сооружению 2ар (энергоблок) и как эти сооружения распологались относительно друг-друга и на каком расстоянии. План соор. 2ар нигде не могу найти, кто может помогите.

ОС-84 написал(а):
Товарищи ракетчики, на странице 22 приведена схема заглубленного( котлованного) командного пункта ракетного полка ос (соор. 2) Хотелось бы узнать где находилась потерна ведущая к сооружению 2ар (энергоблок) и как эти сооружения распологались относительно друг-друга и на каком расстоянии. План соор. 2ар нигде не могу найти, кто может помогите.
Нажмите для раскрытия...

А разве старый КП и 2АР соединялись? Да они рядом, но потерны между ними по крайней мере я ни на одной маточной не видел. Был как минимум на пяти разных комплексов. Расположение друг относительно друга можно найти на картах. Схему 2АР найти в сети тоже можно.
PS правда я не ракетчик, а сталкер, если можно так сказать.

В большинстве своём в полках с 8К84 и затем с 15А20 - такие КП с двойкой арочной какой либо подземной потерной не соединялись. В принципе оно и понятно. Ведь КП это заглубленное сооружение котлованного типа, а двойка арочная, как это и следует из её названия - это надземное арочное обвалованное сооружение с входом с улицы. Оба сооружения располагаются параллельно друг другу на расстоянии метров 20. Вход личного состава в боевую зону из бытовой осуществлялся через въездные ворота на поверхности. Однако были и исключения. В частности в 36-й дивизии как минимум два первых по постройке полка дивизии имели потерновый проход в боевую зону из 6-го сооружения под Сеткой П-100 на КП и в сооружение 2АР. Где то на этой же ветке на страницах 20-30 этот вопрос мы уже обсуждали. Там был репортаж одного из участников форума о его путешествии по подземным ходам на бывшей маточной площадке одного из Красноярских полков. По его описанию, он так и прошел из 6-го сооружения через потерну в бывшую боевую зону, а внутри потерны на определенном участке были ответвления в сторону КП и в сторону сооружения 2АР. Я уверен, что аналогичные коммуникации были не только в части Красноярских полков ОС, но и в некоторых Пермских и уж тем более в Забайкальских, раз эти дивизии стали головными при перевооружении на 8К84. А в первых головных частях всегда было что-то первое, а уж потом в других частях применялись какие-то новации. Да и тянуть бетонные потерны по всей позиции не такое уж дешёвое дело. Хотя впоследствии и поныне эта методика стала основной. Причем при перевооружении на 15А30 в полках так и стали прокладывать потерны из 6-го сооружения к УКП и ХЦ через старый КП. Это хорошо видно в фоторепортажах сталкеров. Используется старый фрагмент потерны до КП, затем через него следует проход уже к новому участку потерны в строну УКП и ХЦ. С этажностью 6 и 7 сооружений и карпомов то же самое. В Красноярской дивизии я сам видел в детстве сооружения 6 и 7 на маточной позиции и карпомы на всех БСП в виде обвалованных сооружений, а не этажные, как это мы обычно привыкли видеть на разных фото. Судя по воспоминаниям тех, кто служил в 52-й дивизии, такие обвалованные карпомы там тоже кое где имелись. Но впоследствии, даже в пределах какой-то конкретной дивизии в части вновь формируемых полков уже практически одновременно перешли и на этажное строительство. Схему соор.2АР в Сети наверное не найти. Во всяком случае лично мне ни разу не попадалась. Но в общем то размещение внутри было не сложным. Наружная дверь ДГ, за ней тамбур. После тамбура арочное пространство в длину метра на 3-5 было разделено перегородками слева и справа от центрального прохода. Слева - аппаратная с пультом управления и шкафами для инструмента. Справа - помещение ЗИП и сортир. Далее по проходу - центральный зал без перегородок. В нём дизель-генератор АС 808 с оборудованием и в конце сооружения - ещё тамбур и резервный выход.
Кстати вспоминается, что по рассказу вышеупомянутого сталкера - в той красноярской потерне помимо ответвлений в сторону к КП и 2АР - было ещё одно ответвление в какое-то немалое по размерам и непонятное подземное помещение. Никак не могу сообразить что бы это такое могло быть? Есть у меня версия, что это могло быть помещение под пункт радиоуправления, ведь в первоначальном варианте ракета 8К84 предусматривалась с наличием системы боковой радиокоррекции и даже испытывалась с этой системой, но к выходу в серию этот вариант был отменён.

Последнее редактирование:
Спасибо, очень интересно. Что касается соор. 2ар, какие специалисты из РБО имели здесь боевые посты?

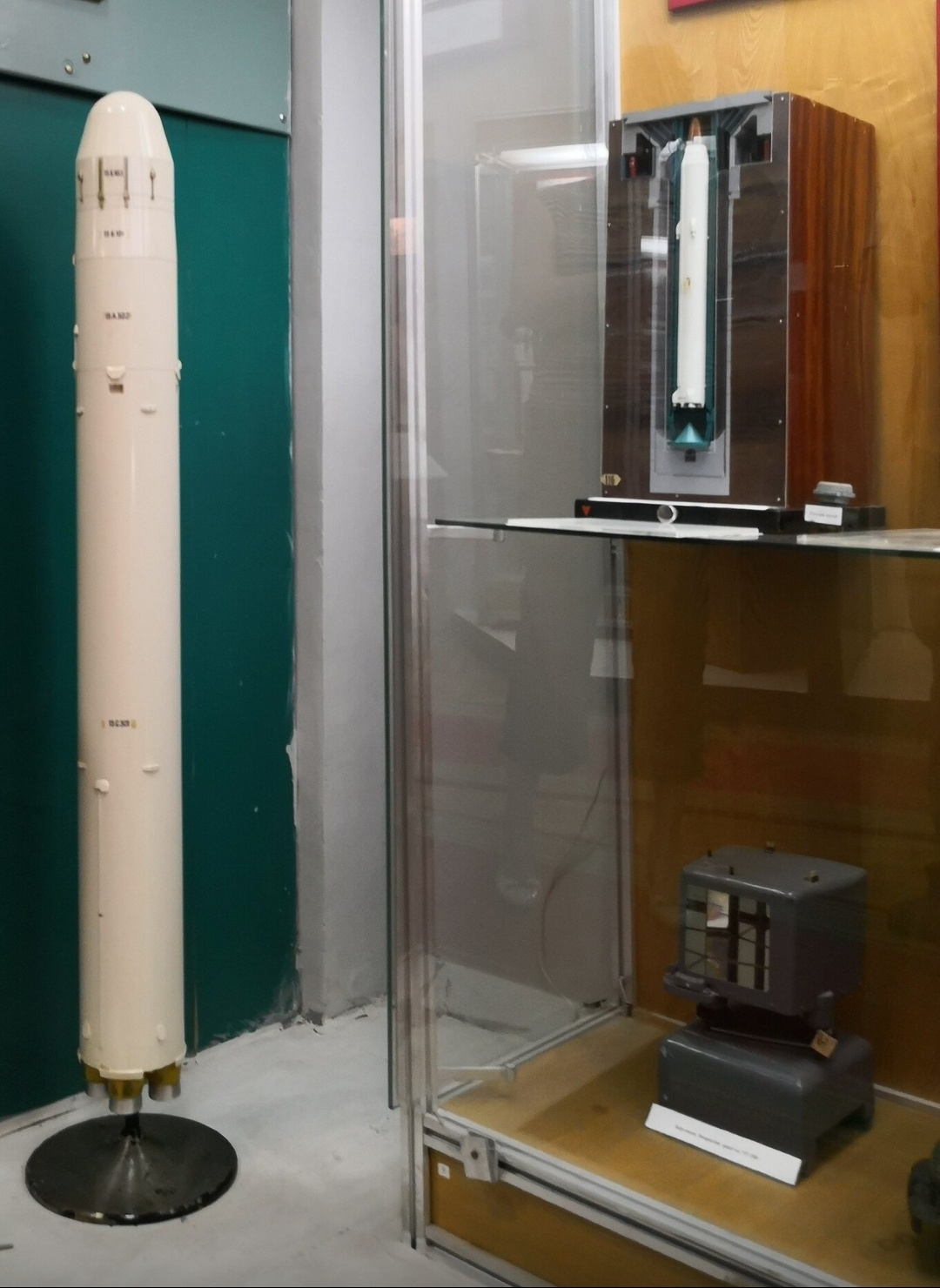

В зале Чаломея в музее РВСН во Власихе есть интересные экспонаты, но не всё дают фотографировать. Буквально по пятам ходят особисты. Подскажите, что за прибор в нижней правой части снимка.

В течение несения службы обычной дежурной сменой, в боевую зону с КП-2АР-ШПУ на маточной позиции, помимо находящегося там личного состава караула, могли проходить только офицеры расчетов пуска, из числа прапорщиков: начальник дежурной технической смены и техник ЗАС, а из солдат-сержантов только номера этого же расчета ДТС, но лишь по графику и с разрешения командира(заместителя командира)дежурных сил полка. В принципе в 2АР был лишь один боевой пост - по энергоснабжению, но постоянно на нём дежурство не неслось. Лишь прием-сдача дежурства. Однако в дневное время там постоянно торчали помимо начальника ДТС и тот же техник ЗАС после завершения им своих ежедневных операций на КП и бойцы-специалисты по обслуживанию систем водоснабжения и канализации. Обычно в повседневную жизнь этой прапорщицкой мекки офицеры как правило не вмешивались. Контроль конечно был, но в те времена прапора этой категории в полку были солидными возрастными мужиками и в контроле не нуждались. Это были единственные люди в группе пуска, которые имели все положенные после смены с БД - дни отдыха и всяческие разные блага в пределах возможностей полка. Поэтому они были кровно заинтересованы в том, чтобы к ним не было никаких претензий по службе и за состоянием оборудования в 2АР и дизельного отсека на КП следили ревностно. Не знаю как в других полках, но у нас в 594-м (да и после - в 72-м) и 6-я комната на КП и сооружение 2АР выглядели как музей, дополнительно конечно укомплектованный хорошими нардами, а также шахматными досками. Всё блестело и горело. Дизель-генераторы лоснились от смазки, а для ручного инструмента всегда делали специальный стольный стеллаж, где были заглубленные гнезда для каждого инструмента, покрашенные внутри красной краской. А в 2АР вообще был подвешен на стене самодельный электрифицированный стенд с маленькими лампочками от ручного фонарика, чтобы можно было наглядно видеть работу всех электроцепей во всех режимах их работы. Когда к нам однажды на маточную приехал вместе с командармом на экскурсию- первый секретарь Владимирского обкома партии,то он смотрел на этот стенд так же завороженно, как будто это была электросхема ленинского плана ГОЭЛРО. Правда потом всех насмешил вопросом о том, нельзя ли задействовать мощности этих дизель-генераторов для освещения коровников во Владимирской области? Дескать у вас всё равно без дела стоят.
Но возвращаясь составу ДТС следует заметить, что срочники они и есть срочники и даже в двойке арочной они умудрялись припрятывать свои мелкие прикопки типа жратвы, дембельских альбомов, а иногда и сахар и рис для производства бражки. Поэтому прапорщики время от времени проводили там шмон о результатах которого докладывали командиру группы для последующего разбора полётов. Ну а продукты естественно реквизировали (правда не в общий котел).

Описывая 2АР забыли упомянуть две вентиляцонные комнаты ,щитовую,аппаратную, помещение РУ-6Кв, боевой пост 6, боевой пост 4, насосную. А всего в 2АР было не менее 10 комнат. Начальниками ДТС на смене были обычно сержанты. Прапорщики только связисты ЗАС. Отношения между срочниками РБО и прапорщиками на боевых было очень дружеским. они были ненамного старше нас. Все наши Забайкальские. Со многими из них много лет после службы поддерживал связь. Ниокаких шмонах с их стороны не могло идти и речи. Шмон за все время только один раз устроил командир полка. Естественно ничего криминального не нашел. в двойк арочной при желании можно спрятать ещё один дизель только разобранный. Присутствуя при этом чуства я имел самые мерзостные. А уж ставить брагу при большом наличии дикорастущей монгольской конопли это залёт залётов. Залетчиков в РБО не брали. Никаких графиков посещения двоки арочной конечно не было. Дежурная смена находилась там большее время суток. Да и дежурная смена пуска была в этом заинтересована. Никогда нельзя предсказать когда произойдёт отключение ЛЭП или ещё что. Однажды пришлось снимать КП с батарей. Прибегает второй номер кричит "У нас там света нет". Бегу с ним на КП а там дизель ревёт, полная темнота , только пульт в пятой комнате горит. На пороге наш командир группы майор Шипулин. Говорит типа видишь какая фигня сделай что-нибудь. Спокойно так говорит. Если бы орал и ругался я быть может и растерялся а так (не буду вдаваться в технические детали) через две минуты электроснабжение КП восстановил. Сидел бы в это время в шестерке у телевизора второму номеру пришлось бы бежать за мной до шестёрки. Связь не работала. А когда ЛЭП пропадал и дизель безостановочно молотил сутками не то что поесть нормально поспать даже не мог. Постоянно бегаешь в дизельную контролируешь параметры. Не дай бог что-то откажет или не сработает . все на нервяках. Кстати специалисты системы водоснабжения т.е. девятые номера имели боевой пост в обвалованной семерке сразу после бокса. И главный вопрос- патерны между КП и 2АР в нашем полку не было. Но по рассказам сослуживцев ( уже не помню кого ) в каких то полках дивизии были патерны между КП и 2АР. сам я конечно их не видел.

А резервный (задний выход) из 2АРочной ! После работы дизеля вода в охлаждающих цистернах внешнего контура нагревалась и если подключить пожарные рукава у гидранта на заднем выходе то после небольших манипуляций с вентилями включаем пожарный насос и..... получаем отличный душ шарко. Правда тогда я не знал что это так называется , но прапорщики были в восторге.

alfavit4 написал(а):
Описывая 2АР забыли упомянуть две вентиляцонные комнаты ,щитовую,аппаратную, помещение РУ-6Кв, боевой пост 6, боевой пост 4, насосную. А всего в 2АР было не менее 10 комнат. Начальниками ДТС на смене были обычно сержанты. Прапорщики только связисты ЗАС. Отношения между срочниками РБО и прапорщиками на боевых было очень дружеским. они были ненамного старше нас. Все наши Забайкальские. Со многими из них много лет после службы поддерживал связь. Ниокаких шмонах с их стороны не могло идти и речи. Шмон за все время только один раз устроил командир полка. Естественно ничего криминального не нашел. в двойк арочной при желании можно спрятать ещё один дизель только разобранный. Присутствуя при этом чуства я имел самые мерзостные. А уж ставить брагу при большом наличии дикорастущей монгольской конопли это залёт залётов. Залетчиков в РБО не брали. Никаких графиков посещения двоки арочной конечно не было. Дежурная смена находилась там большее время суток. Да и дежурная смена пуска была в этом заинтересована. Никогда нельзя предсказать когда произойдёт отключение ЛЭП или ещё что. Однажды пришлось снимать КП с батарей. Прибегает второй номер кричит "У нас там света нет". Бегу с ним на КП а там дизель ревёт, полная темнота , только пульт в пятой комнате горит. На пороге наш командир группы майор Шипулин. Говорит типа видишь какая фигня сделай что-нибудь. Спокойно так говорит. Если бы орал и ругался я быть может и растерялся а так (не буду вдаваться в технические детали) через две минуты электроснабжение КП восстановил. Сидел бы в это время в шестерке у телевизора второму номеру пришлось бы бежать за мной до шестёрки. Связь не работала. А когда ЛЭП пропадал и дизель безостановочно молотил сутками не то что поесть нормально поспать даже не мог. Постоянно бегаешь в дизельную контролируешь параметры. Не дай бог что-то откажет или не сработает . все на нервяках. Кстати специалисты системы водоснабжения т.е. девятые номера имели боевой пост в обвалованной семерке сразу после бокса. И главный вопрос- патерны между КП и 2АР в нашем полку не было. Но по рассказам сослуживцев ( уже не помню кого ) в каких то полках дивизии были патерны между КП и 2АР. сам я конечно их не видел.
Нажмите для раскрытия...
Боевой пост номер 8(электромеханик-дизелист) находился прямо около дизеля? Если взглянуть на БРК с УКП ,то в их энергоблоке было организовано уже круглосуточное дежурство на 8-м посту?

ОС-84 написал(а):
Боевой пост номер 8(электромеханик-дизелист) находился прямо около дизеля? Если взглянуть на БРК с УКП ,то в их энергоблоке было организовано уже круглосуточное дежурство на 8-м посту?
Нажмите для раскрытия...
В энергоблоке велось круглосуточное и круглогодичное дежурство, 8 номера входили в группу подготовки и пуска. Сам пост находился в щитовой сооружения 2 (энергоблок), дежурство по сменам нес прапощкик и два сержанта (по времени зеркально КП). Докладовали на КП каждые 3 часа. Дизеля и аккумуляторные батареи на КП обслуживались прапорщиками, доступ в помещения также имел зам по вооружению.
