Отсель грозить мы будем шведу. р-14у

актинометр написал(а):
Про Blizzard - а это разве не нечто уже канувшее у нас в лету?
Нажмите для раскрытия...
да,нет вполне действуещее ...ну без контекста может не понятно ,помучию еще;)
оригинал....

перевод...

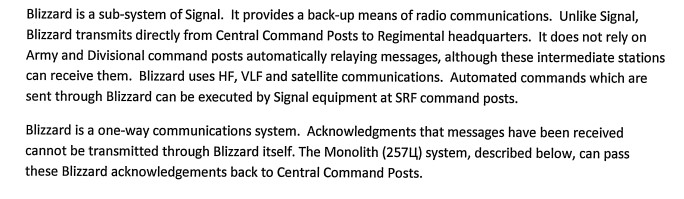

Blizzard
Blizzard - это подсистема Signal. Она обеспечивает резервные средства радиосвязи. В отличие от Signal, Blizzard передает сообщения непосредственно с центральных командных пунктов в штабы полков. Она не зависит от автоматической ретрансляции сообщений командными пунктами армиии дивизий, хотя эти промежуточные станции могут их принимать. Blizzard использует ВЧ, ОНЧ и спутниковую связь. Автоматические команды, передаваемые через Blizzard, могут быть выполнены сигнальным оборудованием на командных пунктах РВСН. Blizzard - это система односторонней связи. Подтверждения о том, что сообщения получены, не могут быть переданы через саму Blizzard. Система Monolith (257Ц), описанная ниже, может передать эти подтверждения Blizzard обратно на центральные командные пункты.

актинометр написал(а):
Не вся
Нажмите для раскрытия...
В 1962 году был создан стационарный защищенный запасный КП РА на база передающего радиоцентра (ПДРЦ) РА. Это позволило весьма существенно сократить время занятия боевых постов группой боевого управления и создавало возможность использовать существующие средства и каналы связи более эффективно и целенаправленно.
ПЗКП -видимо полевой ...
отсюда

Ну коли так, то получается, что аж с 1962 года с расшифровкой первой буквы в аббревиатуре и вопроса вроде как не возникало. Только в данном случае есть большая разница между высшим звеном и звеном РА. Всё, что было указано в сообщении выше - это не относится к РА. ПЗКП - это не полевой.
Про подсистему с таким названием как Blizzard слышать приходилось лишь в привязке к "европейским ценностям". В России в военной сфере такие обозначения вроде как не приняты. Поэтому и подумал. что если что-то и хотели перенять у Запада, то теперь наверное прозрели.

честно ,меня сначала то же смутило обычно если что то непонятное пишут по русски ,а тут ...если бы не был в теме осталось бы под вопросом ...Вьюга
кстати наши тоже не блистали в переводе 2 скрина сверху про АСУ ,вероятно перехват радио ,а не документ судя что из справочника по радиоэлектроной обстановке...
хотя у них гораздо проще первые буквы слов и вся конспирология , у нас тут круче догадайся что за фиалка...

продолжение начало
2 часть
Системы командования и управления
Существует три способа передачи командных сообщений на МБР Ракетных войск стратегического назначения. Основная система - "Сигнал". Сообщения автоматически передаютсявниз по иерархии командных пунктов. В рамках этой системы существует резервная система "Вьюга". Приказы по системе "Вьюга" передаются непосредственно на полковые командные пункты. Третья система - "Периметр". В определенных ситуациях радиокомандный пункт может отдать приказ о запуске ракет "Периметр". Эти ракеты передают приказы по радио на стартовые площадки МБР.Последние контракты содержат подробное описание "Монолит" (257Ц). Он занимается передачей сообщений системы "Сигнал" на высшем командном уровне. Возможно, "Монолит" (257Ц) обрабатывает только раннюю форму, Сигнал M, а не более позднюю версию, Сигнал A. Генеральный штаб разработал автоматизированную систему управления "Центр" (KCБУ). Она используется для ядерных и неядерных операций.Центр может обрабатывать некоторые функции командования РВСН в центральных командных пунктах Генерального штаба. Однако подробные инструкции как из Генерального штаба, так и с командных пунктов РВСН, в подразделения РВСН передаются через "Сигнал". Ядерные операции ВМС и ВВС в большей степени обрабатываются в Центре. Кроме того, в ВМС используется автоматизированная система управления "Море", а в ВВС - автоматизированная система управления "Крыло".

"Сигнал"
"Сигнал" - автоматизированная система управления Ракетными войсками стратегического
назначения (РВСН). Ракеты могут запускаться автоматически с центральных командных пунктов
Генерального штаба и РВСН. Система "Сигнал" также может повышать или понижать уровень
боеготовности ракетных частей. Самая ранняя версия системы "Сигнал" была разработана в конце
1960-х годов. В 1970-х годах она была преобразована в "Сигнал М" . На следующем этапе необходимо
было модернизировать "Сигнал", чтобы центральные командные пункты могли осуществлять более
сложное перенацеливание. Модифицированная система, "Сигнал А", была развернута в 1985 году
и стала основным методом управления силами РВСН. Ракеты могут быть запущены в течение 30
секунд после получения приказа с центрального командного пункта. "Сигнал A" обеспечивает
обратную связь с подробной информацией о состоянии ракетных сил в штабах РВСН и Генерального
штаба. "Сигнал А" использует все прежние системы связи и сопряжен с "Сигналом М". В настоящее
время разрабатывается новая версия "Сигнала А1".
В недавних контрактах на поставку оборудования РВСН и системы управления " Монолит" (257Ц)
упоминается более старый термин, "Сигнал М".
Автоматическое пусковое оборудование "Сигнал" установлено на командных пунктах
Генерального штаба, а также на командных пунктах РВСН. "Сигнал" использует широкий спектр
методов связи - радио, спутник и кабель. Инструкции передаются вниз по иерархии командных
пунктов - армия (3й уровень) - дивизия (4й уровень) - полк (5й уровень) - ракетные установки (7й
уровень). В обычном режиме работы эти промежуточные штабы являются лишь
автоматическими ретрансляционными станциями, передающими приказы на пуск и данные о
состоянии ракет. Система может быть настроена таким образом, чтобы управление пусками
передавалось штабам армии, дивизии или полка.

Контракты.
В этих контрактах подробно описаны некоторые элементы системы "Сигнал". Однако они дают
лишь общее представление о большой и сложной системе.
Один особенно интересный контракт был заключен в 2009 году. Он
включал 6 лотов:
Лот 1 - антенные мачты, AMУ-5, для 3 ракетных дивизионов.
Лот 2 - индикаторы для "Сигнала М". Они поставлялись в штаб РВСН, Одинцово-10 и в три ракетные
армии. Первоначальный заказ был на 6 000 индикаторов, но потом его сократили до 3 000.
Лот 3 -представлял собой запасные части для 15Э343. Они были поставлены в 3 ракетные дивизии.
15Э343 описывается как "аппаратура уровня 4М АСБУ Сигнал".

В истории Серпуховского ракетного училища говорится об установке в училище в
конце 1990-х годов аппаратуры управления "Сигнал-4М ". Это по-видимому, 4-й уровень (штаб
дивизии) системы "Сигнал-М".
Лот 4 - демонстрационное(тут видимо имеется ввиду экран ) оборудование 15Э961 для штаба РВСН, Одинцово-10 и штабов трех
армий.
Лот 5 - оборудование для объекта 15В221 в штабе РВСН в Одинцово-10. Заказ включал 43
защищенных телефона (П-171Д), 28 ВЧ радиостанций (П-17ОП-УУ KB), 12 шифровальных систем (T-230-1AM-14) и другие компоненты связи, телеграфии и обмена, которые не могут быть легко
идентифицированы. В список вошли три системы 15Э1. Первая из них - 15Э1394. Она организует
обмен информацией между мобильными, стационарными и укрепленными командными
пунктами.

* Две были заказаны для объекта 15B221. Второй системой была ВЧ-радиосистема
15Э1389
*Дополнительные системы 15Э1389 были заказаны для штаба РВСН в рамках других
контрактов. Эти радиосистемы были также поставлены в два армейских штаба и пять дивизий.
Третьей была система связи 15Э1391, которая описана ниже.

Лот 6- представлял собой запасные части для 15Э601 (Периметр). Это будет описано позже.
Ключевым фактором в системе Сигнал является возможность отслеживать состояние линий связи,
определять, где система вышла из строя, и соответствующим образом перенаправлять сообщения.
Это необходимо, прежде всего, для того, чтобы справиться с ситуацией, когда передатчики и
каналы связи были выведены из строя ядерными взрывами. В нескольких недавних контрактах
говорится о компонентах, предназначенных для поддержания связи путем определения уцелевших
каналов, обеспечивающих наилучшую пропускную способность.
15Э1391 (Байонет-P ) работает в рамках автоматизированного телеграфного обмена. Он состоит из
нескольких компонентов. 153Э1391-4 устанавливается на дивизионных командных пунктах
(уровень 4). Он предназначен для "автоматизации задач оперативного планирования" и
поддержания связи. Он также собирает информацию о состоянии системы связи и передает ее на
более высокие уровни. Министерство обороны заказало 15Э1391-4 для 4 ракетных дивизий в 2009
году. Аналогичное изделие 15Э1391-3-2 используется на командных пунктах армий РВСН.
Еще одно изделие- 15Э1841 (Баллиста). Он описывается как "контрольное оборудование" и
"оборудование для тестирования каналов связи". Его также называют частью "CБУ PBCH", системы
боевого управления РВСН. 15Э1841 помогает поддерживать связь между частями этой системы. Он
также позволяет проводить засекреченные видеоконференции между командными пунктами.
Компоненты 15Э1841 недавно были установлены на центральном командном пункте РВСН,
Одинцово-10, и на всех командных пунктах армии и дивизий. Система 15Э1841 также установлена
на командном пункте РВСН в Кытлыме.
Компания Солитон- производящая электронные компоненты. Они разработали более эффективные
системы для поддержания связи через кабель, радио и спутниковые системы.
Два их современных продукта, 15Э1383 и 15Э1839, были недавно заказаны для двух ракетных дивизий и
для ударной зоны ракетного полигона в Ключах на Камчатке.
Недавно РВСН представила новую систему 15Э1835 (Буссоль), предназначенную для поддержания
связи в условиях помех и радиоэлектронной борьбы. Это оборудование было поставлено в 6
ракетную дивизию.

Передача сообщений об ядерной атаке осуществляется с помощью различных методов связи в системе
Сигнал. Один из них - спутниковая связь. Заключены контракты на обслуживание
наземной станции спутниковой связи "Корунд-М1" в Наро-Фоминске-5. 15Э1862 (Kритик) -
автоматизированная система спутниковой связи для РВСН. Комплектующие для 15Э1862
поставлялись в город Гагарин в Смоленске. Аппаратура спутниковой связи 15Э1305 (Рундук С1)
поставлялась в 54_ю ракетную дивизию.
Существует запись о том, что 27-я армия во Владимире получила запасные части для 15В222. Это
система связи, установленная на защищенных командных пунктах (УКП) на ракетных площадках
Тополь-M. В перечень компонентов входили генераторы сигналов для НЧ, ВЧ и УКВ, а также
приемники и блоки питания. Также в этот контракт входили системы, автоматически организующие
каналы связи, и системы, обрабатывающие и расшифровывающие закодированные сообщения.
Кроме того, 27я армия получила новую систему для измерения эффективной дальности
радиопередач, 15Э1392 (Барограф).

более поддробную информацию о АСБУ " Сигнал " можно прочитаь тут

Монолит (257Ц)
Опубликованные контракты предоставляют подробную информацию об одной из частей системы
управления ядерными силами. Для обозначения этой системы используются два термина:
"Монолит" и "257Ц". "Монолит" - название самой ранней советской системы командования и управления ядерными силами.
Система Монолит (257Ц), похоже не отдает приказы Вьюге. Однако, когда поступают приказы
Вьюге, подтверждения передаются через Монолит на командные пункты Генерального штаба.
Сообщения распространяются в пределах первого уровня Монолита и передаются на
второй уровень. Первый уровень включает в себя командные пункты и мобильные командные
пункты Генерального штаба, а также ряд ретрансляционных центров. В опубликованной
информации не определены командные пункты второго уровня "Монолита", но они могут
включать штабы ракетных войск. Неясно, относятся ли командные пункты РВСН к первому или
второму уровню этой системы.
Существует некоторая неясность в вопросе о том, дает ли Монолит инструкции для ядерных
подразделений ВМС и ВВС. Термин "Сигнал М" обычно используется только для обозначения РВСН.
Однако два ретрансляционных пункта "Монолита" - это подразделения связи ВМС в
Калининграде.
В состав 257Ц входят четыре основных компонента:
• 257Ц21 - на 5 стационарных командных пунктах (257Ц21)
• 257Ц22 - в 3 телеграфных центрах
• 257Ц23 - в 2 радиопередающих центрах
• 257Ц24- в 32 центрах приема и ретрансляции

Кроме того, система поддерживает связь с 2 радиоприемными центрами и 4 мобильными
командными пунктами.В качестве последних могут выступать три из четырех ядерных командных
самолетов 11-80 и железнодорожный подвижный командный пункт.
Система "Монолит" (257Ц) была недавно модернизирована и обновлена. Контракты на эту
работу были заключены с институтом "Интеграл" в Мытищах, к северо-востоку от Москвы, что
отмечено на сайте института.

немного юмора...
теперь ветераны могут рассказывать внукам что рубились в World of Warcraft от Blizzard еще до их рождения...последние выпадут в осадок...

Стационарные командные пункты (257Ц21)
257Ц21 установлен на пяти стационарных центральных командных пунктах. Приблизительное
местоположение трех из них можно определить. Объект 595Б обслуживается отрядом 10926 в
в Чехове 3.
Объекты 423Б и 666Б находятся в Москве. Оба являются компонентами "Рубина", первого узла
связи Генерального штаба. Местонахождение двух оставшихся объектов, 210Б и 253Б, неизвестно.
Вероятно, один из них находится в альтернативном командном пункте Генштаба, Кузнецк-8.
Пятым стационарным командным пунктом может быть либо центральный командный пункт РВСН в
Одинцово-10, либо дополнительный командный пункт Генерального штаба.
257Ц21 также называется Монлит-AC-ПС. Он был модернизирован, и его новая версия - 257Ц21-M-01.

Телеграфные центры (257Ц22)
257Ц22 находится в 3 телеграфных центрах.
На объекте 423Б (Москва), объекте 595Б (Чехов) и
объекте 250Б (Кузнецк-8).
В 2009 году был заключен контракт на установку последней версии
257Ц22-M-01 на всех трех объектах.
257Ц22 автоматически передает сигнальные сообщения БУ(боевого управления) с центральных командных пунктов
"корреспондентам первого командного уровня", включая центры приема и ретрансляции
(257Ц24). Он также направляет центральным командным пунктам подтверждения от первого и
второго уровней командования сообщений, содержащих сигнал БУ, и приказов, переданных
через систему "Вьюга".
Каждая система 257Ц22-M-01 имеет 48 каналов. Они распределены следующим образом: 2 на
каждый из 5 стационарных центральных командных пунктов (257Ц21), 1 на каждый из 4
мобильных командных пунктов, 1 на каждый из 32 центров приема и ретрансляции (257Ц24), 1 для
телеграфного управления и 1 запасной.

Радиопередающие станции (257Ц23)
Системы 257Ц23 находятся в радиопередающих центрах ВЧ. Они находятся на двух неопознанных
объектах - Объект 151Б и Объект 567Б. Их также называют радиосетями KB1 и KB2. Каждый из 32
ретрансляционных центров (257Ц24) может дистанционно управлять этими двумя передатчиками.
Текущая версия этой системы - 257Ц23-M-01. Она также называется Монолит-AC-РЦ.

Центры приема и ретрансляции (257Ц24)
257Ц24 - это системы для приема и ретрансляции сообщений.
В одном из контрактов указано, что
существует 32 центра для 257Ц24. В двух случаях имеются центры A1 и A2. Это говорит о том, что
система установлена на 30 объектах. Часть оборудования 257Ц24 размещена совместно с
другими элементами системы Mонолит. Число объектов, на которых установлено оборудование
257Ц24, составляет от 14 до 24.
В контракте на новейшую версию этой системы, 257Ц24-M-01, пять таких центров.

'
• Центр связи штаба материально-технического обеспечения Вооруженных
Сил (Тыл) на Ленинградском проспекте, 41, Москва.
'
• 69-й узел связи. Этот узел связи находится либо в Москве, либо в Селятино, которое
расположено между Москвой и Наро-Фоминском. Она находится в ведении начальника
вооружения Вооруженных Сил и возможно ранее являлась подразделением связи
Московского военного округа.

• Отряд 11958 Наро-Фоминск. Это подразделение связи связано как с Селятино, так и с
Бекасово, которое находится недалеко от Наро-Фоминска. Бекасово более вероятно, так
как там может находиться командный бункер.
• Подразделение 40129 Калининград. Это военно-морское подразделение связи в
российском анклаве между Польшей и Литвой. Вероятно, у него есть доступ к
калининградскому ОНЧ-передатчику, который может поддерживать связь с атомными
подводными лодками.
• Подразделение 95154 Калининград. Это второе подразделение связи ВМФ, имеющее
доступ к ОНЧ-передатчику. Подразделение 95154 также отвечает за калининградский
региональный обмен автоматизированной системы управления "Центр".

В описании 257Ц24 говорится об основных и запасных центрах. В каждом случае есть центр A и
центр Б, причем последний отмечен в скобках. Вероятно, центры Б являются запасными
комплектами оборудования на тех же объектах.
Каждая система 257Ц24 имеет 32 канала. Обычное распределение: 1 на каждый из 3
телеграфных центров (257Ц22), 1 на каждый из 2 радиопередающих центров (257Ц23), 1 на
другой приемный/ретрансляционный центр (257Ц24), 1 на каждый из 4 мобильных командных
центров, 1 на каждый из 2 приемных радиоцентров, 17 для "корреспондентов второго
командного уровня", 1 для телеграфного контроля и 1 запасной.
Каждый центр 257Ц24 получает сообщения от системы Сигнал М со стационарных командных пунктов (257Ц21) через телеграфные центры (257Ц22) и передает их на второй командный уровень. Каждая система 257Ц24
может также генерировать свои собственные сообщения, которые передаются через два
радиопередающих центра (257Ц23), которыми они могут управлять автоматически.
257Ц24 также обрабатывает подтверждения этих сообщений от Сигнала М и приказов, отправленных
через систему Вьюга. Он передает эти подтверждения со второго командного уровня в
телеграфные центры (257Ц22).
257Ц24 также называют Монолит-AC-ППР.

"Центр"

Центр является основной автоматизированной системой управления Вооруженных Сил Российской Федерации.
Владимир Семенихин, работавший в НИИ автоматической аппаратуры в Москве, был главным
разработчиком автоматизированных систем для российских военных. В 1970-х годах он
разработал общую систему управления "Центр" (КСБУ).
"Центр" используется для управления
стратегическими ядерными силами, особенно ВМФ и ВВС. Хотя "Центр" может играть определенную
роль в управлении РВСН, детальное управление силами МБР осуществляется в основном с
помощью другой системы, Сигнал. Центр - это не только система управления ядерными силами, но
и основная автоматизированная система управления для Генерального штаба, большинства видов
Вооруженных сил России и военных округов.
Игорь Мизин был одним из ключевых членов большой команды инженеров Семенихина. Мизин
разработал Базовую систему обмена данными (БСОД), которая лежит в основе Центра.

БСОД-
это система надежной передачи пакетов информации (кодограмм) между несколькими точками.
Создание БСОД происходило параллельно с разработкой Пентагоном ARPANET, предшественницы
Интернета. БСОД была эквивалентной, но уникальной российской военной системой.
Центр и БСОД были впервые опробованы на центральных командных пунктах в 1978-79 годах.
Система полностью вступила в строй в 1985 году и с тех пор постоянно используется.
В конце 1980-х годов Научно-исследовательский институт автоматики начал работу над преемником
"Центра", но через несколько лет эта работа затормозилась. Окончание холодной войны и смерть
Семенихина привели к резкому сокращению работ по автоматизированным системам управления.
Численность сотрудников института сократилась с 12 000 до 1 500 человек.
До 2002 года, когда исследовательские работы были возобновлены, прогресс был незначительным. В 2006 году основным направлением деятельности института стала поддержка БСОД. На это приходилось 70 %
работы.
Буквенно-цифровое обозначение центра - 65c1. Подсистема БСОД - 65c30. Другие подсистемы
включают 65c11, 65c32 и 83T11. Все они недавно были модернизированы.
В системе БСОД(65c30) пять основных и семь региональных станций.
Каждый абонент в системе связан двумя-тремя каналами связи с двумя-тремя ближайшими АТС.Основные АТС находятся в
Горках-25 (командный пункт ВМФ), Монино (командный пункт ВВС) и Москве (в/ч 25801). Две
находятся в Чеховском районе. За обе отвечает отряд 10926, который базируется в Чехове-3. Один
из них, Главная биржа-1, является ключевым элементом БСОД.
Все станции были модернизированы в период с 2008 по 2010 год.
Модернизация БСОД включала
в себя внедрение новых компонентов на каждой из площадок.
Первым этапом стала установка
83T601 на Главный Центр Комутации Сообщений(ГЦКС)(Чехов). 83T601 является контрольной точкой модернизированной
системы БСОД и имеет кодовое название "Форт". Затем на каждой из остальных станций
поочередно добавлялись новые элементы, которые тестировались на 83Т601. Другая чеховская
станция, Территориальный(ТЦКС), также сыграла важную роль в процедуре модернизации.
Важным вопросом является то, как общая система управления "Центр" связана с уникальной
системой Ракетных войск "Сигнал". Один из идентифицируемых интерфейсов между ними - 83T362.
Он связывает систему 1531 "Сигнал" с 83T11, подсистемой "Центра". Интерфейс 83T362 быстро
переформатирует данные между различными форматами, используемыми в "Центре" и
"Сигнале", с учетом приоритета конкретных сообщений. Этот интерфейс был модернизирован в
период с 2008 по 2010 год.

В описании обновления говорится, что интерфейс должен быть
способен работать с системой "Сигнал A".
83T11 и 83T362 находятся в трех местах.
Первый находится в Москве, второй - в Чеховском районе,
вероятно, Чехов-3, а третий - в Пензенской области, вероятно, Кузнецк-8.
Другими компонентами Центра являются автоматизированные командные системы 65с11 и
65с32. Они имеются на трех командных пунктах Генерального штаба, в запасном штабе ВМФ
(Горки-25) и в штабе Северного флота (Североморск).

В двух случаях ТЦКС Центра находятся рядом со штабами ракетных дивизий РВСН. Иркутская АТС в
поселке Горный под Хомутово находится в 8 километрах от штаба 51ой гвардейской ракетной
дивизии. Новосибирский пункт обмена в Плотниково находится в 35 километрах от 39ой
гвардейской ракетной дивизии. Таким образом, хотя Центр и не считается основной системой
управления для РВСН, трудно сказать, что в этих случаях он бы не использовался.


Войдите или зарегистрируйтесь для ответа.
Назад
Сверху
