Вопросы про позиции Р-16

Да. Самые классные на мой взгляд кадры групповой шахтной позиции Р-16У во всей истории сети. Сейчас на этом месте под Плесецком уже вообще ничего не осталось. Бывшая 25-я площадка. Больше такого великолепия уже наверное точно увидеть нигде не придётся.
жалею что тогда остальные площадки не отфоткал, там и поуникальнее было

Может быть было что-то и поуникальнее этого, но сильно в этом сомневаюсь. Шахтная позиция Р-16У в тех местах была единственной, а по сложности конструкции и её строительной затратности - такой объект мало сравним с чем-то иным. Ведь остальные 3 площадки боевых ракет первого поколения под Плесецком - все наземные, а это уже менее интересно, хотя тоже привлекательно. Кроме того, вследствие своей "наземности", а следовательно практической инфра/пригодности - эти наземные площадки до сих пор либо используются полигоном для различных нужд, либо находятся на консервации, а следовательно охраняются. Поэтому попасть на них вряд ли так просто. Конечно, на полигоне много чего есть интересного и из истории создания других комплексов под ракеты с РДТТ, но эти объекты однозначно закрыты для осмотра посторонними лицами. Вот из-за этого особенно жаль, что такой единственный сохранившийся в России уникальный объект, как шахтная площадка Р-16У уже канул в лету. Конечно на Байконуре наверняка что-то тоже сохранилось, но именно в таком состоянии навряд ли, да и государство там сейчас другое. Если у ж нам ничего не нужно, так им - тем более.

Может быть было что-то и поуникальнее этого, но сильно в этом сомневаюсь. Шахтная позиция Р-16У в тех местах была единственной, а по сложности конструкции и её строительной затратности - такой объект мало сравним с чем-то иным. Ведь остальные 3 площадки боевых ракет первого поколения под Плесецком - все наземные, а это уже менее интересно, хотя тоже привлекательно. Кроме того, вследствие своей "наземности", а следовательно практической инфра/пригодности - эти наземные площадки до сих пор либо используются полигоном для различных нужд, либо находятся на консервации, а следовательно охраняются. Поэтому попасть на них вряд ли так просто. Конечно, на полигоне много чего есть интересного и из истории создания других комплексов под ракеты с РДТТ, но эти объекты однозначно закрыты для осмотра посторонними лицами. Вот из-за этого особенно жаль, что такой единственный сохранившийся в России уникальный объект, как шахтная площадка Р-16У уже канул в лету. Конечно на Байконуре наверняка что-то тоже сохранилось, но именно в таком состоянии навряд ли, да и государство там сейчас другое. Если у ж нам ничего не нужно, так им - тем более.
Ну наземный комплекс Р-16 что рядом с шахтами также был брошен. Потом брошены (и нынче рекультивированы) были счетверенные шахты пот твердотопливные ракеты. все это в заявке было - времени небыло =(

Вы имеете ввиду наземные площадки слева и справа от Авды? Если да, то в принципе согласен, что на тот период времени сохранились они сравнительно неплохо благодаря тому, что после периода Р-16У они продолжали "жить" новой жизнью уже в составе другого испытательного управления с колёсными "Темп-2С". Но, с другой стороны, после прихода туда новых хозяев, внешний вид этих БСП сильно изменился от первоначального за счет многочисленного новостроя. Хотя посмотреть наверное всё равно было на что и там.
А что за "счетверённые" шахты под ТТ ракеты?
Ещё вопрос: это Вами сделаны фото шахтной позиции Р-16У под Плесецком, о которых идет речь выше?

Вы имеете ввиду наземные площадки слева и справа от Авды? Если да, то в принципе согласен, что на тот период времени сохранились они сравнительно неплохо благодаря тому, что после периода Р-16У они продолжали "жить" новой жизнью уже в составе другого испытательного управления с колёсными "Темп-2С". Но, с другой стороны, после прихода туда новых хозяев, внешний вид этих БСП сильно изменился от первоначального за счет многочисленного новостроя. Хотя посмотреть наверное всё равно было на что и там.
А что за "счетверённые" шахты под ТТ ракеты?
Ещё вопрос: это Вами сделаны фото шахтной позиции Р-16У под Плесецком, о которых идет речь выше?
http://wikimapia.org/#lang=ru&lat=62.974037&lon=41.404617&z=17&m=b&

4 шахты образуют параллелограмм.
Да фотографии мои, сняты мною лично 6 лет назад ровно (я там был в районе 11-13 июня 2010 года). изначально размещены на моем сайте (копирайт справа внизу) ,а что , их кто то выдает за свои?

Ах вот Вы про какие 4 шахты....
Да уж. Такое фото этого места явно "задержалось" на Глобусе и теперь относится только в историческим снимкам. Ныне там всё рекультивировано так, что половину площадки уже не разглядишь.

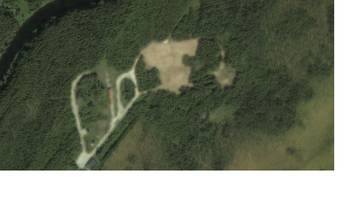

Ну а по "зимнему" снимку немного поясню, хотя может быть для Вас это и не ново. Это площадка "Токовище". Строилась под испытания янгелевской ракеты 8К99 в составе комплексов РТ-20 и РТ-20П. Причем интересно то, что на этой площадке испытывались и гусеничный и шахтный варианты этой ракеты. Честно говоря о подобном "совмещении" испытательных задач для столь разных по сути пусковых систем - больше слышать не приходилось. Если смотреть на косм/снимок в той плоскости, как Вы его поместили, то левая сторона площадки предназначена под "гусеницы", а правая - под шахты. На левой стороне в середине 60-х годов были построены дорожные бетонные закольцовки и стартовое место на возвышении для гусеничной СПУ, а также обвалованное укрытие (пусковой командный и наблюдательный пункт) - их хорошо видно на снимке. Из этой зоны проводили пуски с гусениц. Справа от КП видно что-то типа "Кроны", но это уже новострой. А вот слева - была построена зона для 3-х ШПУ с командным пунктом посредине. Так что там их не 4, а 3. В центре - это что-то типа прообраза нынешних УКП. Вообще эта зона уже отличается от групповых стартов Р-16У или Р-9А (Р-12/14У). Разнос между ШПУ побольше, а КП, хотя и не "бочка", но уже "колодезный". Вход в него был не лифтовой, а по лестнице через верхний люк. А для монтажа оборудования КП, рядом с основным люком - был и грузовой, прямоугольный с лебёдкой. По виду эти старты и КП уже чем-то уже напоминали в миниатюре структуру стартов ОС, но соединительные потерны от КП к шахтам здесь всё таки были. С этой шахтной позиции как минимум один раз стреляли. Это с верхней левой шахты. Ну потом, поскольку испытания 8К99 были прекращены, то и позицию забросили, а шахты затопили.
Про снимки плесецкой позиции Р-16У спросил потому, что хотел выразить Вам свой респект за эти снимки. Повторюсь в том, что уверен - лучше этих снимков по теме позиции Р-16У в сети пока не видел и думаю, что подобного там и нет. А скорее всего и не будет. Притом особенно классно, что эти снимки очень хорошо отражают колорит именно русской стороны, а как известно все эти комплексы были дислоцированы именно в России (Байконур не в счет) и в основном именно в таких лесах. Я лично уже давно скачал их в свой личный фотоархив и время от времени разглядываю их словно картины в Третьяковской галерее. Огромное спасибо!

И все таки мне не даёт покоя кран-балка в МИК обслуживания ГЧ.
Пока всё что приходит в голову:
1) ГЧ на автомашине доставляется в зону РТБ на БСП
2) В «привходовой»части МИК обслуживания ГЧ(той части где кран балка) она (ГЧ) с автомашине перегружается на тележку.
3) ГЧ на тележке закатывается в «основную» часть сооружения МИК обслуживания ГЧ или через территорию РТБ на тележке перевозится в хранилище.
4) В случае боевой тревоги ГЧ из хранилища на тележке доставляется в «основную» часть сооружения МИК ГЧ, где происходит её подготовка.
5) На тележке ГЧ выкатывается из «основной» части сооружения МИК ГЧ.
6) В «привходовой» части сооружения МИК ГЧ она кран-балкой перегружается с тележки на автомашину.
7) Автомашиной ГЧ доставляется на сооружение №4 для стыковки с ракетой. Или это производилось не в сооружении, а уже на улице у стартового стола?
Из этого предположения как-то выпадает 2-й тейковская площадка, раз там не было МИК ГЧ.
Был. 37 сооружение.
- ГЧ в зону РТБ извне доставлялись, как говорится, только первично т.е из вагона. А уже после этого, "прописавшись" на площадке, они перемещались только внутри зоны РТБ (или выкатывались из неё на БСП лишь для стыковки). Внешне, по фотографиям, хорошо видно, что в сооружении № 11 сама по себе площадка с кран-балкой вполне позволяет въезжать туда спец/автомобилю с ГЧ или вкатывать туда буксируемую тележку, но меня в этом случае смущает наличие именно там вот этой самой кран-балки. Ведь по сути дела это устройство для обеспечения работы тельфера, т.е подвесного грузоподъёмного устройства с электроприводом, обеспечивающего как подъём груза по вертикали, так и перемещение его вдоль балок (двутавров). Тогда получается что если тельфер не просто поднимал ГЧ с тележки или машины, но ещё и перемещал её воль балок, то тогда какой смысл был загонять машину именно к основному капитальному входу в сооружение? Значит доставочное средство заезжало только на крайний, небольшой участок площадки, а дальше тельфер поднимал и перемещал груз к основным капитальным дверям сооружения видимо для перегрузки уже на другую, внутреннюю тележку или транспортер. Так же точно должна была осуществляться и обратная операция. Но в целях сокращения времени подготовки к старту я думаю, что в случае тревоги, в хранилище находились как минимум две уже подготовленные ГЧ первого залпа, не требовавшие дополнительной доставки в сооружение № 11. Их вывозили на БСП и пристыковывали к ракетам. По воспоминаниям ветеранов этом могло происходить и в сооружении ракетохранилища и на подходящем открытом участке БСП на пути к стартовому столу. Но вот на комплексах Долина с Р-9А, эта операция происходила строго в сооружении ракетохранилища с подъездом спец/техники к воротам с обратной стороны хранилища.
Ну а что касаемо некоего "некомплекта" сооружений в зонах РТБ на первой и второй тейковских площадках, то это означает, что в отдельных случаях допускалось комплексное использование сооружения № 11 или основного хранилища ГЧ с взаимозаменяемыми функциями.
А вот про то "легкое" сооружение в зоне РТБ мне один бывший РТБшник говорил, что оно идеально подходит для хранения транспортировочных тележек. Они сами по себе не требуют отапливаемых сооружений, но под открытым небом их лучше не держать. Он не мог этого сказать утвердительно, так как служил во времена ОС, но мысль его заслуживает внимания. Вот так это "легкое" соружение выглядит на второй тейковской площадке.
Посмотреть вложение 27625
На 1-й площадке МИК был. 37 сооружение.

На площадке может быть и был МИК с номером сооружения 37, но речь выше идет о сооружениях в отдельной зоне сборочной бригады РТБ. У них там такого понятия как МИК не было. В их зоне было два стандартных высокозащищенных сооружения для работы с ГЧ. Это: - сооружение № 29 -Хранилище специзделия со сдвижной гермодверью и гермозатвором

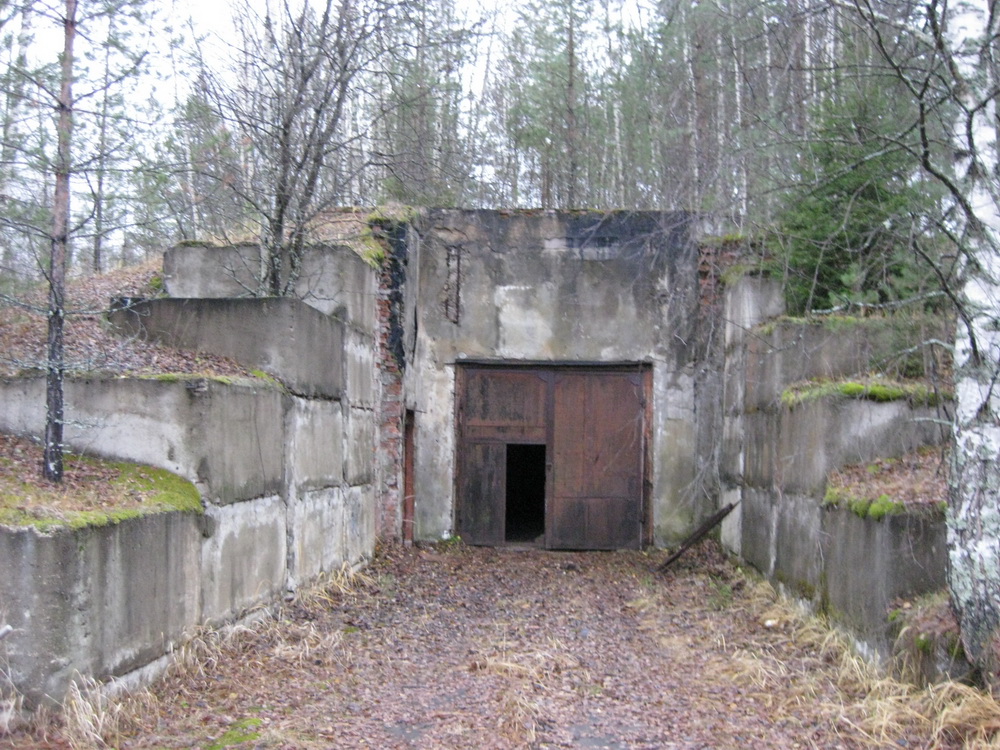

Сооружение РТБ с гермозатвором.jpg


И сооружение №! 11 для проведения регламентных и проверочных операций с ГЧ. В народе это сооружение называли "курятником" из-за специфического входного тамбура, крытого шифером или досками и оборудованного тельферной лебедкой на двутавровой балке.


На одной площадке Р-16У под Шадринском, было до поры до времени прилично сохранившееся подобное сооружение. Есть его редкостные фото




Так вот на 1-й тейковской площадке в зоне РТБ имеется сооружение №11, но нет сооружения № 29. А на 2-й тейковской площадке имеется сооружение № 29, но нет сооружения №11. Это обстоятельство и вызвало вопросы.

Сверху
