Вернемся к нашим баранам.....перелопатив за последнее время массу информации по Р-16, наткнулся вот на такое вот фото
Посмотреть вложение 20615
Котлованчик немаленький, метров 40, никак ни меньше.....рискну предположить, что первые ШПУ для УР-100 в означенном районе строили именно так....
Думаю, что Вы ошибаетесь.

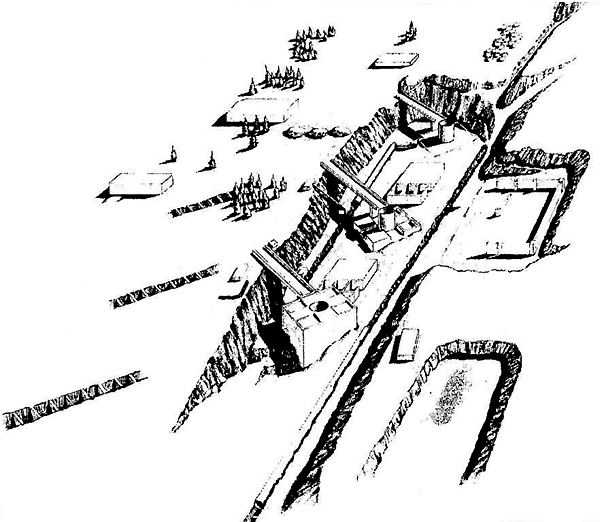

На изображенном Вами рисунке идёт строительство группового шахтного боевого стартового комплекса 8П764 "Шексна-В" с МБР 8К64У (Р-16У). Этот рисунок с сайта Михаэля Хольма. Принято считать, что это подлинные рисунки спецслужб США образца 60-х гг., опубликованные им.
Такие ракетные комплексы начали строить в позиционных районах ракетных дивизий (рд) с начала 60-х гг. Жидкостная ракета на высококипящих и токсичных компонентах ракетного топлива (КРТ) 8К64У могла находится на боевом дежурстве (БД) в полностью заправленном состоянии не более 30 суток, после чего компоненты начинали разьедать её разьёмные и неразьёмные соединения, что приводило к необратимым процессам в ракете после чего она была уже ни на что негодной. Поэтому на такой боевой стартовой позиции (БСП) она длительно находилась на БД в незаправленном состоянии (но уже с пристыкованной головной частью - ГЧ). Из-за этого под землю было спрятано всё технологическое оборудование, которое обеспечивало её подготовку к пуску (в том числе заправку КРТ и сжатыми газами) и, собственно, сам запуск. Для комплекса были установлены несколько степеней готовности, которые определялись положением механизмов и агрегатов, а так же характеризовавшие временной отрезок для завершения всех технологических операций и запуска ракеты по цели.
Подобная БСП состояла из пристартового городка, где постоянно жил гарнизон БСП человек в 400, и боевой зоны, собственно, стартовой позиции (строительство которой и изображено на рисунке). Расстояние между жилым городком и боевой зоной могло составлять, например, 3-4 км.
Групповой шахтный боевой стартовый комплекс 8П764 (боевая зона) состояла из трёх ШПУ, расположенных на удалении порядка 100 м, и подземных сооружений: командного пункта, имевшего 2 уровня, хранилища окислителя, хранилища топлива. В помещениях КП (кроме главного зала с аппаратурой запуска, комнат отдыха, туалетов и пр.) располагались большинство вспомогательных систем комплекса: азотохранилище с коммуникациями, дизель-электрическая станция, очистители воздуха, система вентиляции, электрораспределительные щиты, коммуникации и т.д. Все подземные сооружения, в том числе, оголовки шахт были соединены множеством подземных потерн, некоторые имели аварийные выходы на поверхность.
Близкое расстояние 3 ШПУ от технологического оборудования обеспечивало возможность его использования сразу для трёх ракет (групповой старт).
Дак вот, вся эта красота строилась открытым способом. Т.е. отрывалось несколько котлованов (например, в районе ШПУ и хранилищ КРТ, в районе КП) и уже в них строились эти сооружения и потерны. Шахты, безусловно, строились методом проходки, но квадратные двухуровневые оголовки ШПУ - открытым способом (о чём и свидетельствует приведёный Вами рисунок)... Размеры основного котлована были просто огромными.

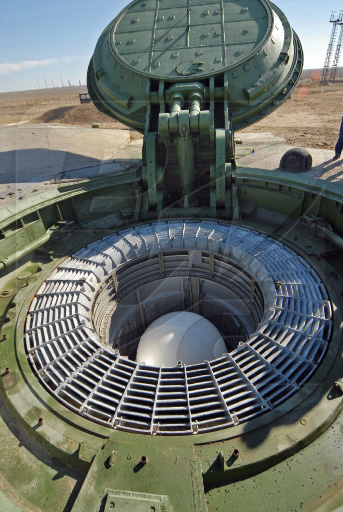

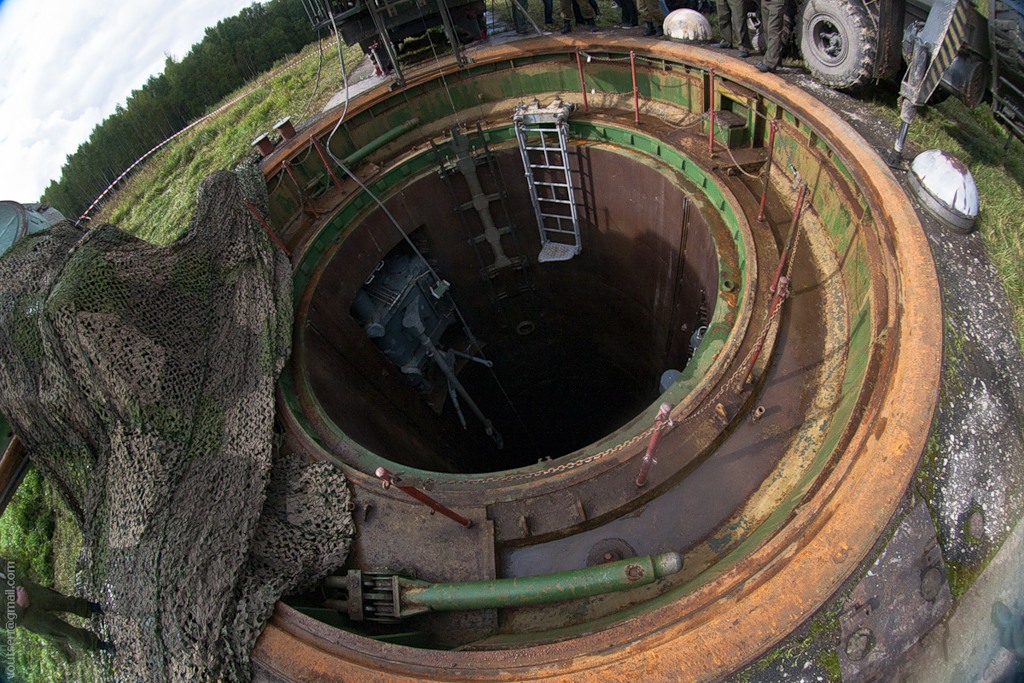

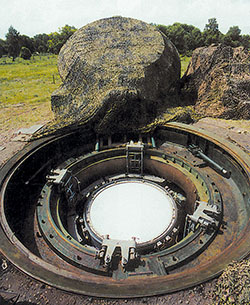

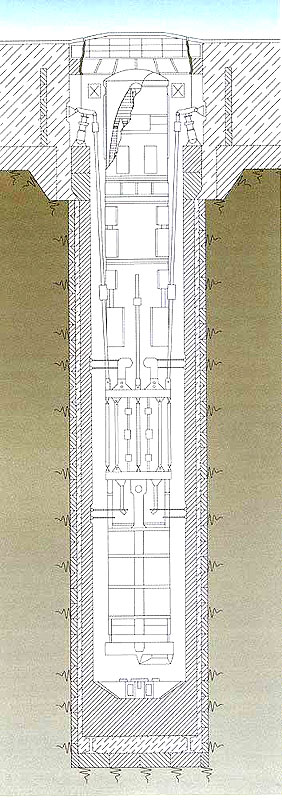

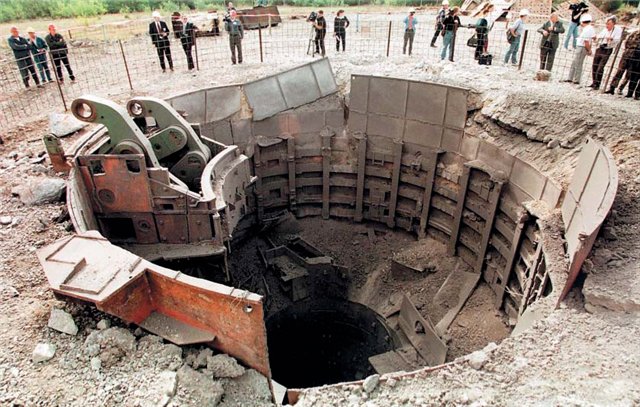

Что касается ШПУ типа ОС (отдельный старт), например, 8К84 (УР-100), то, по сути, из-за того что ракета была ампулизированной, находилась в герметичном транспортно-пусковом контейнере (ТПК) с осушеной средой, конструкторам удалось обеспечить её БД в полностью заправленом КРТ состоянии. Мало того, она в таком состоянии могла находиться в неотапливаемой ШПУ долгие годы. Следовательно, никакого громоздского технологического оборудования на БСП не было (за исключением ряда механизмов в оголовке, связанных с открытием крыши защитного устройства (ЗУ), аппаратуры системы дистанционного управления и контроля (СДУК), а также водооткачивающих устройств). Поэтом, такие ШПУ не строили открытым способом, не было пристартового городка. На БСП в караульном помещении постоянно находились военнослужащие только охранявшие БСП.
На рисунках.

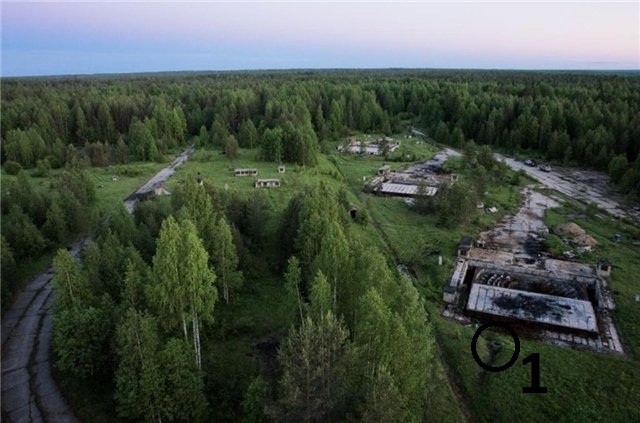

1. Наиболее сохранившаяся БСП комплекса 8П764 в Плесецке. Слева КП (сверху над ним видны вентиляционные короба), справа 3 ШПУ в ряд с частично открытыми крышами ЗУ. 1 - это один из аварийных выходов из потерны. А ещё представте котлованчик, охватывающий сразу три оголовка ШПУ. Кстати, между оголовками ШПУ располагалось подземные хранилищя окислителя и гоючего.

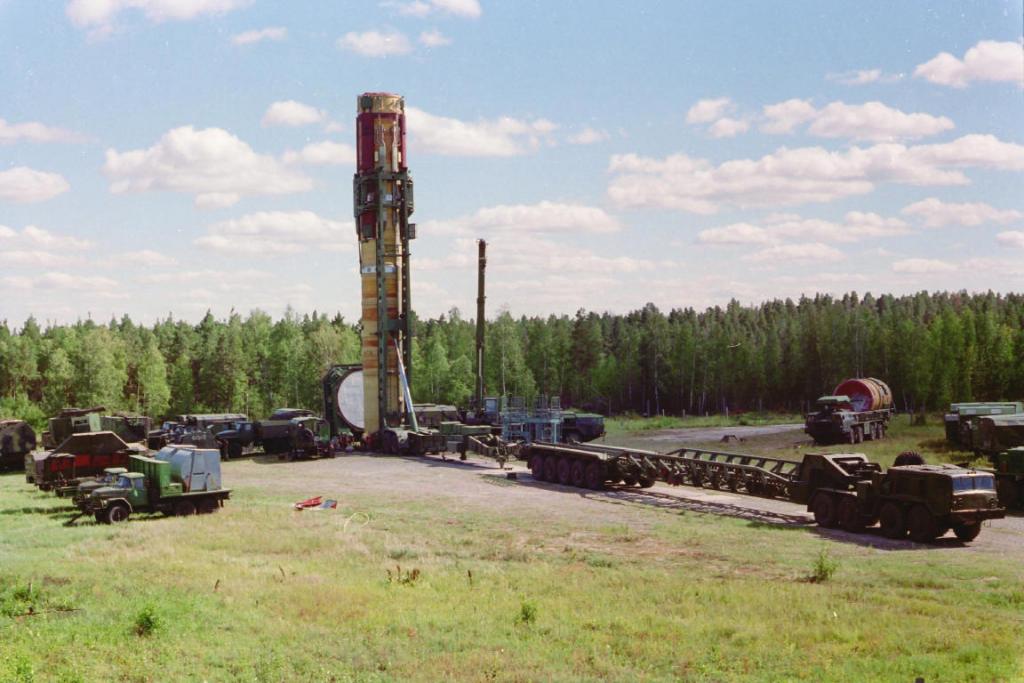

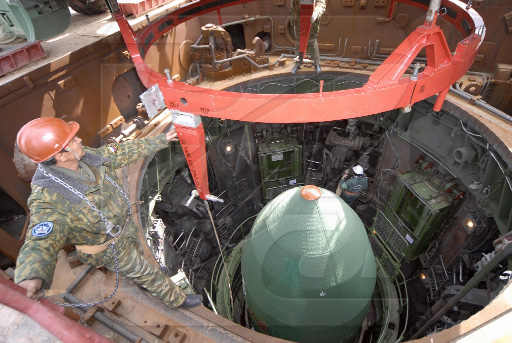

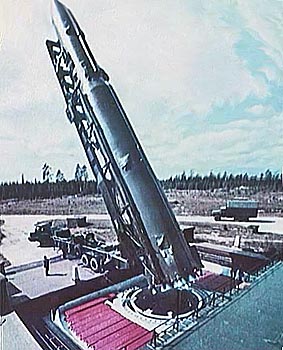

2. Установка МБР 8К64У (Р-16У) в одну из трех ШПУ (обозначались "Анна", "Борис" и "Вера").

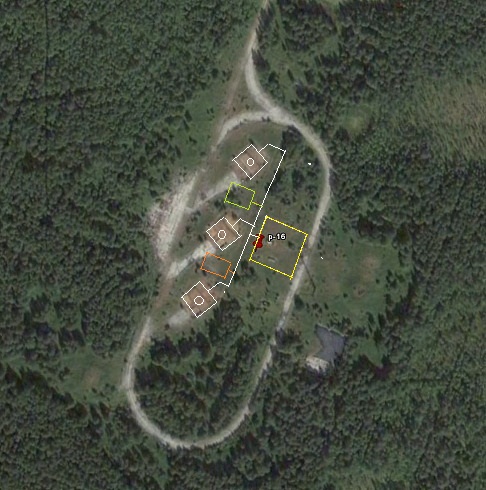

3. БСП из космоса. Кольцо - это дорога для подьезда установщиков ракет к трём ШПУ. Условно показаны оголовки ШПУ, хранилища окислителя и горючего, КП, главная потерна, соединяющая все эти подземные сооружения.
4. Готовая БСП с сайта М.Хольма.
О том как строился групповой старт "Шексна-В" (открытым способом) может дать представление фоторепортаж от конкурентов. Так строили ШПУ размером 53 х 15,85 м для МБР "Atlas-F" в Америке в начале 1960-хх гг. Там в составе комплекса были: КП, сооружения под технологическое оборудование комплекса и ШПУ. Единственным отличием было то, что ШПУ была одна (практически типа ОС) и служила она для укрытия ракеты. А при старте ракета поднималась из ШПУ на поверхность и стартовала уже с поверхности (на "Шексне-В" с групповым стартом трёх 8К64У и ШПУ типа ОС с одной 8К84 (УР-100) ракета стартует прямо из шахты).
http://www.spiritofoplin.com/atlas/05-oplin/0-oplin.html
http://www.spiritofoplin.com/atlas/03-clyde/0-clyde.html
