Вопросы про ШПУ ОС....

[Ohotnik]

Из старых фото удалось найти лишь эти.
Вид из потерны со стороны восточного входа, распологавшегося примерно тут http://wikimapia.org/#lat=56.3214148&lon=93.0770435&z=19&l=1&m=b

Виден основной коридор, уходящий прямо и вниз и ответвление влево,которое выходило в помещение арочного типа.

А это то самое помещение. Прямо уходил коридор куда-то ещё, но даже в то время ход был завален.

Парни не добывают металл, а просто пытаются откопать вход.



[Uliss]

Может Uliss сможет подсказать?
P.s. Хотел составить схему позиции и только сейчас понял, что смогу лишь приблизительно это сделать... Настолько всё обезображено бульдозером.

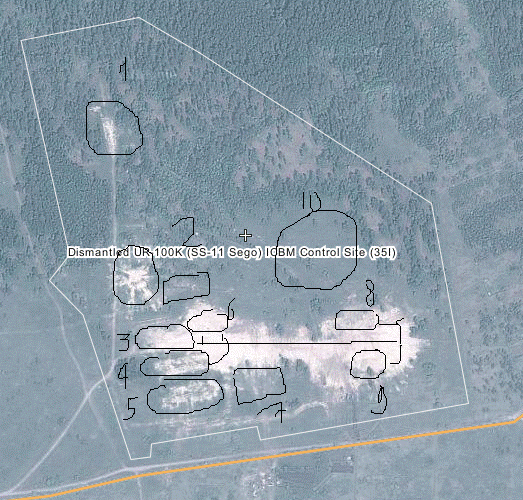

всем приветы это позиция 266 полка Эскадрон по крайней мере до 85 года
1-в этом месте находилось ШПУ и 5карпом
2- примерно в этом месте находился пулеметный дот через амбразуры хорошо просматривалась дорога
3-Сооружение 6 новое из кирпича (пост 11 номера, казарма столовая ленкомнаты солдатская и офицерская комнаты отдыха офицеров, санпост, химпост, душ, сушилка, узелок связи
4- сооружение 6 старое склад продовольствия и зип
5- сооружение 7 гараж водообеспечение канализация в нем и рядом находились емкости
6-бомбоубежище арочного типа обвалованое с запасным выжодом двери скорее всего оттуда
7-техстроения РБО навесы мастерская передвижные дизели компрессоры
8 кп рядом выход на антенное поле(10)
9 сооружение 2АР
старое сооружение 13 находилось между цифрвми 1и2 с какой стороны дороги не помню
прямоугольник около двойки был спортгородок между ним и казармой было еще одно маленькое убежище из контейнера пешезотные дорожки были бетонные в дождь грязи хватало



[Uliss]

с семерки была потерна но она была разобрана еще в 70-х
а потерну скорее всего фермеры разобрали у нас они обвалованые ангары выдергивают и кошары строят



[т80]

у нас они обвалованые ангары выдергивают и кошары строят



[Limon2011]

Limon2011, а Вы из Новосибирска, да?

Нет!:-D Я из Томска.



[Limon2011]

уже не помню по моему 4 грани а в принципе механизм гермодверей одинаков тока размеры и количество и толщина штырей менялось я припоминай марки ДГ 1 или 2, 4 одну разбери в оотальных разберерешся

Что то не срастается:_( Говорят что Т-образная открывашка на конце имеет диск 5см обрезанный с двух сторон. Типа такого ( ).



[Ohotnik]

Uliss, спасибо огромное! Соор 2АР там и есть, а вот расположение самого КП я так и не смог вспомнить. В зоне антенного поля обнаружили вот такие вещи:



[Пятый]

Мачты антенн были асбоцементные, кажется, а петля - это видимо от оттяжек осталась.



[Uliss]

для масштаба надо было спичечный коробок или пачку сигарет положить
по расположению кп. если идти от 6-ки упираешься в стенку направо в 2АР налево на если идти через метров 15-20 опять развилка направо выход на антенное поле налево на кп по моему там ступеньки были вниз 1 или 2 счас трудно вспомнить похожих объектов много в голове бардак матка 266 полка из Венской дивизии самая новая он последним стал на БД но там чо-то было до этого РУС-2 находился недалеко от Сухобузимо



[Пятый]

Вниз на КП было несколько ступенек, а выход не совсем на антенное поле.



[Пятый]

Ullis, а какой там был "узелок связи"? Я помню, что телефонист с коммутатором сидел вместе с 11-м. И вся связь.



[Uliss]

Что то не срастается:_( Говорят что Т-образная открывашка на конце имеет диск 5см обрезанный с двух сторон. Типа такого ( ).

есть двери ДГ, ДЗГ или ДГЗ и ДЗ у тебя значит скорее всего дверь герметичная защитная оне посолиднее будут там от штурвала идет 2 тяги ввех и вниз на концах у них как объяснить то типа на шарнирах еще по 2 тяги налево и направо на концах у которых ригеля которыми дверь и закрывается ригеля сделаны со скосом и как бы вклиниваются в косяк справа или слева от штурвала в зависимости от исполнения есть ручка сначала закрывается она дверь прижимается к косяку иначе резинка армотизирует затем штурвалом закрывается открывается в обратном порядке сперва штурвал затем рычаг на усиленных дверях рычагов 2
эток диск на некоторых дверях может быть снабжен стопором который блокирует поворот штурвала он сделан по типу электозамка, а вручную его можно изнутри открыть или снаружи через технологический лючок



[Uliss]

Ullis, а какой там был "узелок связи"? Я помню, что телефонист с коммутатором сидел вместе с 11-м. И вся связь.

на дык поэтому и узелок коммутатор как счас помню на 40 номеров МБ, АТС на 20 и ггс по моему "радиус м"
последняя дверь по коридору направо перед входом в потерну там были все соединеия связи я одныжды из со щита на ПРОЛИВ вышел хотя его на коммутаторе не было
а ты судя по нику на матке дежурил в каких годах?



[Uliss]

Вниз на КП было несколько ступенек, а выход не совсем на антенное поле.

на да вообщето это был запасной выход но через него и ходили на антенное поле так иназываю по привычке



[Uliss]

я вообще сюда зашол марку прицела на БПУ уточнить да завис никто не помнит прицел танковый вроде телескопический а дальше вот приборы наблюдения помню ТНПО-170 а прицел забыл



[Uliss]

в 901 посте 3-е фото по моему щитовая по левой стороне стояли стойки по правой проходили там такая статика была что волосы дыбором стояли



[Пятый]

а ты судя по нику на матке дежурил в каких годах?

1977-1978 г.г. В 78, когда "Вьюгу" запустили, радистов из полков убрали. А ты тоже эту патерну топтал?



[Uliss]

1977-1978 г.г. В 78, когда "Вьюгу" запустили, радистов из полков убрали. А ты тоже эту патерну топтал?

а пятым заступал понятно с 79 походил маленько Попова захватил? он 6 заступал осенью 79 дембельнулся



[chink]

А на БРК пятый - это кто? На космических комплексах это обычно командир боевого расчета от стартовой в/ч.



[Пятый]

А на БРК пятый - это кто? .

Пятый номер - это радист. 505 - это КДС дивизии.
