Нарушение индикации жк-дисплея - причины и ремонт

#21
Что за лак?
про "капнуть" то вы погорячились, тк там нужно буквально кончиком иглы провести - сперва по лаку, потом по тонкой линии между стеклами.
Вот то, что он уменьшается, по идее некритично, тк там слой получится тоньше волоса, - куда уж там усыхаться.
За напыление не переживаю, а вот за дорожки - есть немного.
Они действительно из окиси олова? И если да, то именно из окиси олова (II)?
Не придирайся к словам. Капнуть тоже можно по-разному. Я-бы конечно делал это не кончиком иглы, а кончиком заточенной спички и попытался-бы забить аккуратно клей в щель, как делают шпателем и раствором, если замазывают щели. Да в общем-то пробовать надо. Про токопроводящий клей ничего не знаю, а токопроводящий лак применяется к примеру для нанесения его на стёршиеся кнопки дистанционного пульта. Я такое проделывал десятки раз

#22
Будешь ковырять, или что-то запихивать - отвалятся соседние контакты.

Вот твой индикатор
уж если не найдёшь того, кто его сможет перепаять - найди ремонт мобильников, там помогут, я думаю не дорого.

#23
Брат посоветовал воспользоваться каким-то маркером, которым ща рисуют схемы.
Брат чуток преувеличил. Ж:)
Дорожки рисуют обычным спиртовым маркером а потом травят. Где была краска от маркера - фольга травится слабее.

Действительно, самый простой вариант - выкусить старый индикатор, потом поштучно выпаять ноги и запаять новый. Думаю, что все остальные варианты починки закончаться тем же, только ты еще раза 2-3 разберешь корпус дозиметра.... ;-)

#24
Не, есть маркеры, рисующие токопроводящим материалом.
Правда, думается мне, схемы таким не рисуют, для тестирования какого разве что.

#25
ты еще раза 2-3 разберешь корпус дозиметра.... ;-)
я его и не собирала, т.к. нужны в нем пока нету, а от лежания разобранным (читай - со снятой крышкой) ему ничего не сделается
тем более тут не только дозиметр в разобранном виде лежит, обстановку не портит

все никак не загляну на радиорынок

#26
Не, есть маркеры, рисующие токопроводящим материалом.
Правда, думается мне, схемы таким не рисуют, для тестирования какого разве что.
Я тоже что-то не слышал о токопроводящих маркерах. О простых, где после рисования травят-да... А как работают токопроводящие? На чём рисуют и что делают потом?

#27
забанили на яндексе?

Маркер токопроводящий Keller 7гр.
Предназначен для нанесения электропроводных покрытий, перемычек, дорожек.

Применение:
- сильно встряхнуть маркер до четкого стука шарика внутри баллона (или несколько раз сдавить баллон для лучшего смешивания и так же встряхнуть)
- прилагаемой иглой очистить стержень маркера
- нанести рисунок на поверхность

Сушка: при комнатной температуре 20-30 мин., или при температуре 100-150 °С ( в этом случае сопротивление снижается).

Состав: серебро (по ГОСТ 1234-76), серебро (по ГОСТ 3244-76), ПВХ, толуол, ксилол.
Сопротивление: ~0,0 Ом х мм
Масса: 7 г.
Фасовка: блистер-карта

http://www.chip-dip.ru/product0/664642451.aspx

#28
забанили на яндексе?

Маркер токопроводящий Keller 7гр.
Предназначен для нанесения электропроводных покрытий, перемычек, дорожек.

Применение:
- сильно встряхнуть маркер до четкого стука шарика внутри баллона (или несколько раз сдавить баллон для лучшего смешивания и так же встряхнуть)
- прилагаемой иглой очистить стержень маркера
- нанести рисунок на поверхность

Сушка: при комнатной температуре 20-30 мин., или при температуре 100-150 °С ( в этом случае сопротивление снижается).

Состав: серебро (по ГОСТ 1234-76), серебро (по ГОСТ 3244-76), ПВХ, толуол, ксилол.
Сопротивление: ~0,0 Ом х мм
Масса: 7 г.
Фасовка: блистер-карта

http://www.chip-dip.ru/product0/664642451.aspx
ух ты, семь грамм серебра почти чистого))
полезная наверное штука

#30
маркер особой текучестью не обладает ,надо попробовать каплю клея смешать с ацетоном до более текучего состояни ,и после высыхания проверить его проводимость ,если проводимость устраиваеет (мало Ом на расстояние около 2мм ) то попробовать применить вместо слюны .

ИМХО вместо одного маркера можно купить 4.3 новых дисплея )))

#31
Дайте мне:
1. новый индикатор
2. плату с не исправным индикатором
3. пиво :)
4. 20 минут ожидания
5. ??????
6. Profit

А по поводу возмещения... кхм... да более дорогостоящие и высокотехнологичные вещи ремонтировать приходилось....

#33
Та-а-а-а-к... Нашла выход из ситуации



что я сделала?

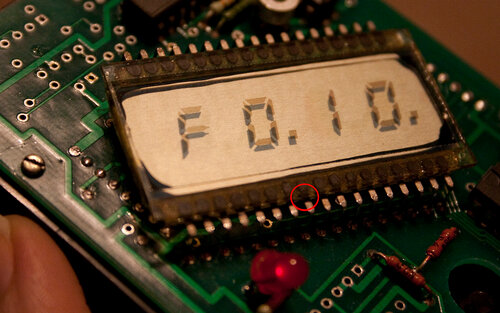

послюнявила кончик маникюрного ножа (которым вместо отвертки пользовалась) и ткнула в указанное окружностью место
до этого я тыкала туда неслюнявым, - не помогало
она (слюна) туда в эту "радужность" просочилась и всё засветилось, как положено

два последних вопроса:
- оно ведь высохнет и опять откажет? (тут вот мне сказали, что может отказать навсегда :-( тк контакты из окиси олова и растворяются водой, - но я надеюсь что не растворится уж совсем-то весь контакт)
- чем туда ткнуть, чтобы не отказывало?
Если брать слюну а не ротовую жидкость, то это вода PH~7 -95% + электролит.
Вот этот электролит дал контакт, сегмент засветился. Но кислота убивает оксид олова (Тут всё сложно - википедия: Пленки SnO2 получают окислением пленок Sn, методом хим. транспортных р-ций из хлоридов Sn или оловоорг. соед. с их послед. пиролизом...) (вывод, там где "радужность") - что и привело к потускнению индикации.
Вывод. Надо добавить такой состав который и контакт восстановит и с оксидом олова дружить будет. Потом покрыть дружественным лакирующим составом?

Под рассмотрением сеербрянный карандаш, цапон - лак.
Тоже надо восстановить ЖК дисплей от часов Электроника 8-3 изготовления Новосибирского НПО Восток . https://cloud.mail.ru/public/8444/pjepSHpWFА
Нарушение контакта...Сегменты светятся не все.
