Аппаратура радиационного контроля

Я извеняюсь, что потерялся. Ну смотрите прибор ДРГ-05 куплен месяц назад на рынке. Честно говоря 0,6мкР/с он показывает в чистом поле без влияния каких либо изотопов.Страшно спросить , что он должен показывать в приделах от 100мкР/с до 10000мкР/с.Неужели он предназначен для измерения таких грубых величин
2.1.3 Дозиметр ДРГ-05
Назначение и краткая характеристика.
ДРГ-05 предназначен для измерения экспозиционной дозы (ЭД) и мощности экспозиционной дозы (МЭД) рентгеновского и γ-излучения в диапазоне энергий фотонов от 40 до 10000 кэВ и качественной оценки наличия β-излучения от 200 до 3000 кэВ.
Диапазон измерений МЭД от ОД до 10000 мкР/с поддиапазоны:
от 0,1 до 100 мкР/с
от 100 до 10000 мкР/с.
Диапазон измерений ЭД от ОД до 10000 мр

.ДРГ-05 имеет 3 режима работы:
"<100 мкр/с", в этом режиме в цифровом индикаторе ставиться "запятая" - 1 поддиапазон.
">100 мкр/с", запятая гаснет - 2 поддиапазон;
"мР" - для измерения ЭД от 1 до 9999 Р.

Может не правильный пересчет В часе 3600сек.
3600сек*0,6=2160мкр/ч или 2,16мр/ч или 21,6мкЗв/ч
Может дело в МД и ЭД

Последнее редактирование:
Я извеняюсь, что потерялся. Ну смотрите прибор ДРГ-05 куплен месяц назад на рынке. Честно говоря 0,6мкР/с он показывает в чистом поле без влияния каких либо изотопов.Страшно спросить , что он должен показывать в приделах от 100мкР/с до 10000мкР/с.Неужели он предназначен для измерения таких грубых величин
2.1.3 Дозиметр ДРГ-05
Назначение и краткая характеристика.
ДРГ-05 предназначен для измерения экспозиционной дозы (ЭД) и мощности экспозиционной дозы (МЭД) рентгеновского и γ-излучения в диапазоне энергий фотонов от 40 до 10000 кэВ и качественной оценки наличия β-излучения от 200 до 3000 кэВ.
Диапазон измерений МЭД от ОД до 10000 мкР/с поддиапазоны:
от 0,1 до 100 мкР/с
от 100 до 10000 мкР/с.
Диапазон измерений ЭД от ОД до 10000 мр

.ДРГ-05 имеет 3 режима работы:
"<100 мкр/с", в этом режиме в цифровом индикаторе ставиться "запятая" - 1 поддиапазон.
">100 мкр/с", запятая гаснет - 2 поддиапазон;
"мР" - для измерения ЭД от 1 до 9999 Р.
В нем ионизационная камера я так полагаю. У них ноль уплывает.
10000мкР/с = 10 миллиРентген в секунду = 36 Рентгенов в час. Нехило. Самое оно на случай ядерной войны. Или если после ЧП надо измерить какую дозу народ нахватал.

вот что, может там поглотитель влажности старый, и утечка в ионизационной камере и от нее так много показывает. Или ноль у усилителя уплыл.

То,что подумал или то, что написал?
Если, то что писал, то там должно быть ищо и другое нуклидо:)
Не совсем понял: 103 мЗв, это гамма +бета ?
Думаю кусок палива, а может и графит, мажется довольно сильно.

Внешний энергокомпенсированный гамма детектор типа Automess AD-15.

http://pripyat.de/geigerAD6150_htm_files/44.jpg

Так что только гамма. ГаммаСкаут просто терялся при приблежении.

Объесните еще , в каком случае необходимо открывать или закрывать световой затвор.
Закрывать при установке нуля индикатора. Таким образом компенсируется темновой ток ФЭУ.
А для измерений открывается.

Руководства пользователя нет к прибору? Если кратко:
Включается питание и устанавливается поддиапазон. Закрывается диафрагма. Нажимается и удерживается кнопка "Уст. 0".
После полного цикла экспозиции кнопка отпускается, и полученное число - шум ФЭУ - записывается в регистр и вычитается
автоматически при каждом измерении.

Прибор древний и схема топорная. Время экспозиции при установке 0 "ловится вручную". Т.е. счётчик считает постоянно, а кнопку можно нажать в произвольный момент. Тогда и число получится произвольное, меньше истинного значения шума. Потому нужно с нажатой кнопкой дождаться индикации первого значения, и удерживать кнопку до окончания следующего измерения. Тогда будет записано правильное число.

Там ещё время некоторое рекомендовано, для выхода ФЭУ на режим. Кажется 3-4 измерения нужно сделать и потом только отпустить кнопку.

Последнее редактирование:
Думаю кусок палива, а может и графит, мажется довольно сильно.

Внешний энергокомпенсированный гамма детектор типа Automess AD-15.

http://pripyat.de/geigerAD6150_htm_files/44.jpg

Так что только гамма. ГаммаСкаут просто терялся при приблежении.[/QUOTE


А если ДП5 применять для замеров , то тоже 10-13 Р покажет.?
И спектрометром

Уважаемый James Cooc! Хотел брать МКС 03СА или мкс 02са но Вы написали что нет большого смысла отдавать 20к когда можно купить радиаскан за 11к. Радиаскан действительно не хуже? Можно ли в нем как в МКС поменять предустановленные настройки для других датчиков?

Уважаемый James Cooc! Хотел брать МКС 03СА или мкс 02са но Вы написали что нет большого смысла отдавать 20к когда можно купить радиаскан за 11к. Радиаскан действительно не хуже? Можно ли в нем как в МКС поменять предустановленные настройки для других датчиков?
Радиаскан лучше по функционалу прошивки и по работе прибора, а по железу приборы одинаковы за исключением того что радиаскан много компактнее, калибровочную константу менять в приборе пока нельзя - может в новых прошивках сделаю, в новых МКС теперь тоже нельзя ее менять - прикрыли лавочку
Сейчас на 701 действует скидка, если интересно пишите в лс

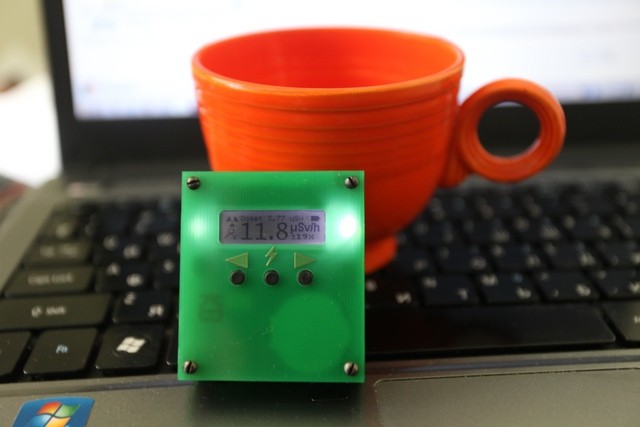

Здравствуйте, профессионалы и любители аппаратуры радиационного контроля. На сайте которого не существует наткнулся на фото с интересным приборчиком. Кто-нибудь знает что это такое? Спасибо.


Здравствуйте, профессионалы и любители аппаратуры радиационного контроля. На сайте которого не существует наткнулся на фото с интересным приборчиком. Кто-нибудь знает что это такое? Спасибо.

Посмотреть вложение 28330

Прибор - самоделка. Чашка - Фиеста Ред, урановая глазурь.

Радиаскан лучше по функционалу прошивки и по работе прибора, а по железу приборы одинаковы за исключением того что радиаскан много компактнее, калибровочную константу менять в приборе пока нельзя - может в новых прошивках сделаю, в новых МКС теперь тоже нельзя ее менять - прикрыли лавочку
Сейчас на 701 действует скидка, если интересно пишите в лс
А как у радиаскана обстоят дела с альфой? На сайте не пишут что он альфу регистрирует... Что касается Мкс 03 я отмел уже его из за толстой слюды. Теперь думаю между 701-м и мкс 02са. И кстати есть ли у 701-го вывод графиков замеров на комп?

Да не пишут, так как прошивка с альфой еще официально не вышла - в след месяце будет, работает за вычетом гаммы и беты путем предварительного замера


Журнал с выводом графиков на комп и в меню прибора будет тоже в новой прошивке

Вот набросал что ожидается в новой прошивке
В новой прошивке ожидается (4.0)
Регулировка яркости светодиода
Выключение и включение по расписанию (экономит батарейку)
Измерение в журнал по расписанию
Режим оценки плотности потока альфа излучения
Режим журнала измерений
Режим экономии энергии с вкл экраном (на экране только цифры)
Большая работа по снижению потребления всего прибора
Захват изображения с экрана (в будущем и управление через компьютер по usb)
Возможность ставить порог сигнализации 11 12 13мкр/ч (раньше было 10 20 30мкр/ч)
Часовые пояса (нужно для журнала)


Вложения

Здравствуйте, профессионалы и любители аппаратуры радиационного контроля. На сайте которого не существует наткнулся на фото с интересным приборчиком. Кто-нибудь знает что это такое? Спасибо.

Посмотреть вложение 28330
Этой разработкой сейчас я занимаюсь, на фото - прототип в текстолитовом корпусе для натурных испытаний. Кстати, какой ваш ник на том самом сайте которого не существует?
По технической части там всё доделано, сейчас занимаемся корпусом. Приборчик обладает уникальными характеристиками при своих размерах и весе: ненамного больше спичечного коробка и 45 грамм соответственно, а по ТТХ уверенно обходит МКС01СА1М. Используется счётчик "бета-1", он и занимает основную часть объёма корпуса. Режимы те же что и в МКС-01СА1М плюс настраиваемый (скорость\точность) поисковый режим, тихий поисковый режим (звук и индикатор отключен, максимальная экономичность: порядка 2 лет непрерывной работы при фоне), режим индикатора ВЧ полей в диапазоне частот до ~5ГГц.
Разработка делается силами небольшой горстки энтузиастов на свои кровные, поэтому продвигается она медленно. Но сейчас она уже практически на финишной прямой.

Транзистором для усиления и диодом HSMS2822. Антенна нарисована на печатной плате.
Чувствительности достаточно для обнаружения передатчика мощностью в пару милливатт в пределах средней комнаты. Динамический диапазон по индикации - децибел 50-55, в серийном будет побольше.

Последнее редактирование:
