Мозговыжигатели (антенны на крышах)

Тема в разделе "Техника безопасности", создана пользователем Калининградский ПАДОНАК, 8 сен 2011.

  1. Хочк поднять тему комуникативногго оборудования на крышах. Как таковую тему не нашёл. Итак вопрос, наскоьно безопасен этот "бачёнок". Слухи ходят, что эт направленный СВЧ передатчик и он нифига не безопасен. На каком рассотянии от него безопасно находится. И что он передаёт (спортивный интерес)
    [​IMG]

    Залаз находится в аккурат сзади антенки

  2. Ivan Stone

    Ivan Stone Moderator Команда форума

    Это радиорелейная антенна, светит узким лучом с частотой до 15-35ГГц, вероятнее всего передает оиформацию между БС сотовых операторов. Залезать в "ствол" небезопасно. Еще у некотрых производителей есть такой прикол что при ущудшении качества приема (дождь, туман, кто-то голову засунул) автоматически поднимается мощность передатчика.

  3. Согласен полностью. Сейчас частоты: 7-40 ГГц, мощности 40-300 мВт (у военных РРС типов Р-4ХХ моща порядка 10 Вт). Вот обзор (правда 2005 года, некоторых гражданских РРС).

  4. Радует что мощности малы. Пару раз пробежать мимо такой - ничего не будет. А вот провести день под излучением такой я бы не стал рисковать. Резонансная частота молекул воды в районе 11ГГц как микроволновка :) радует что для эффекта микроволновки нужны мощности под полкиловатта

  5. + к предыдущим ораторам.

    Релейка, со стороны сектора излучения подходить крайне не рекомендуется, совать в сектор различные части организма - тем более.

    Пройти сзади или сбоку - безопасно. Но располагаться на обед в непосредственной близоости всё же не стОит ;) .

  6. Те я прально понял, направленный пучок?
    Насколько безопасно сидеть на 6 метровом расстоянии от сабжа, и нахождении сзади (золаз прям за выжигателем)?
    [​IMG]

    И сразу вопрос, какие ещё типы антен небезопасны для незрелого организма руфера?

  7. Вполне себе безопасно.

    Любые передающие с мощностью излучения превышающей значения указанные в таблицах 3.2, 3.3, 3.4 СанПиН 2.2.4/2.1.8.055-96: http://www.docload.ru/Basesdoc/5/5138/index.htm

    А антенны могут быть любых типов и назначения, от коротковолновых средств связи до этих ваших спутниковых интернетов.

    Подробнее про типы антенн для радиорелейных станций читать тут: http://www.sunlink.ru/files/relay_station/antenns_for_PPC.pdf
    Если встретились незнакомые слова то ГОСТ 24375-80 в помощь: http://www.polyset.ru/GOST/all-doc/GOST/GOST-24375-80/

  8. Для незрелого онанизьма может быть опасен дядька с метлой =)

    Ави как всегда касаемо излучало-получалок несравненен и прав =)))
    От себя добавлю, можете купить костюм радиозащитный и в нем загорать под антеннами, заодно и попаритесь и мышцу накачаете. или спросить у Барона как из жестяной крыши Дядь Толиного сарая, двух метел и лыжи; сделать отличный костюм который спасет вас даже от БП.

  9. Меня нак работе задолбало радио ретро, и я беру кабельно-волновой переход и, подключив его к генератору ставлю частоту равную несущей и делаю ТИШИНУУУ =)

  10. запили себе индикатор эл магн поля, вот самый простой вариант без фигни, любая школота осилит, и читать ниче не надо все равно не фига не поймешь)))
    для начала пойдет готовый, кетайский автомобильный держатель для телефона со светодиодами которые мигают когда звонок идет
    разбираешь его, выпаиваешь нафиг светодиоды
    и еще надо стрелочную измерительную головку на 50-100 микроампер ( микроамперы обозаначаются как мюA а миллиамперметры - mA если не знал, в гуглекартинках глянь)
    подпаиваешь ее в то место откуда росли светодиоды и все прибор готов
    можно его к швабре синей изолентой привязать и лезть на крышу проверять как работает
    но сначала проверь как работает от телефона

  11. Коаксиально-волноводный переход вобще. А зачем КВП? Я просто не разу не видел генератора с волноводным выходом на частоты до 1 ГГц. Проще было просто провод воткнуть в выходной разъём, только надо в у генератора включить нагруженный вход, что с открытым волноводным выходом КВП, что на штырь. Зачем на несущую? ставь на промежуточную 10,7 МГц.

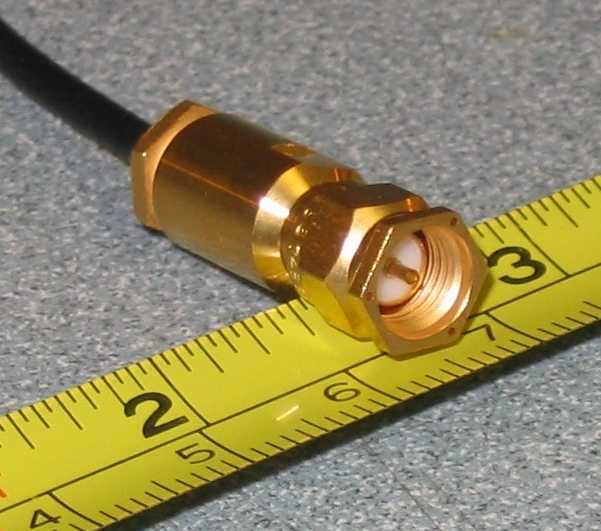

  12. Не. У генератора выход на такой разьем.
    [​IMG]

    А вот на ПЧ попробую поэкпериментировать.

  13. И чего: SMA теперь только к коаксиально-волноводному переходу подсоединять надо?

  14. Нет =) но красиво за-то выглядит) кабель, переходящий в волновод.

  15. Возможно, но красивее было б к КВП рупор прикрутить, а ещё лучше широкополосную измерительную антенну.

  16. Спрошу у антенщиков) мощность генератора 30дБм.

  17. И что? дБм - это мощность отнесённая к милливатту.


  18. я знаю. я и говорю - мощность 30дБм - это 1 ватт. Вот и думаю много это или мало, смотря для чего, итд.

  19. off
    ищу инфу как посчитать рупор для магнетрона
    так же ищу инфу как обьеденить несколько ( до десяти ) магнетронов в один излучатель
    после рупора идет примерно 1 метр воздуха, потом бетонная стена, за ней разуплотняемый адепт
    а так же интересны соображения по выпиливанию LC цепочек из магнетрона для последющей работы с генератором максвелла в сугубо импульсном режиме
    желательно чтоб адепт подох за год-два от рака:-D тк реально попутал берега

    Последнее редактирование: 15 сен 2011
  20. 1. Так же как и рупор для волновода.
    2. Расчет рупорных антенн основан на результатах их анализа, то есть первоначально ориентировочно задаются геометрическими размерами антенны, а затем определяют её электрические параметры. Если размеры выбраны неудачно, то расчет повторяется снова.
    Поле излучения рупорной антенны, как и всех антенн СВЧ, определяется приближенным методом. Сущность приближения заключается в том, что несмотря на связь между полем внутри и вне рупора, внутреннюю задачу решают независимо от внешней, и полученные из этого решения значения поля в плоскости раскрыва рупора используют для решения внешней задачи.
    Амплитудное распределение поля в раскрыве рупора принимается таким же, как и в питающем его волноводе. При возбуждении рупора прямоугольным волноводом с волной Н10 вдоль оси X (проходящей в плоскости Н) распределение амплитуды поля косинусоидальное, а вдоль оси Y (проходящей в плоскости Е) амплитудное распределение равномерное.
    В связи с тем, что фронт волны в рупоре не остается плоским, а трансформируется в цилиндрический в секториальном рупоре и в сферический в пирамидальном и коническом, то фаза поля по раскрыву меняется по квадратичному закону.
    Описанные амплитудное и фазовое распределение поля по раскрыву являются приближенными. Некоторое уточнение дает учет отражения от раскрыва хотя бы только основного типа волны. При этом надо иметь в виду, что коэффициент отражения уменьшается с увеличением раскрыва.
    Диаграмма направленности рупорной антенны по известному полю в раскрыве может рассчитываться методом волновой оптики на основе принципа Гюйгенса и формулы Кирхгофа. Применение формулы Кирхгофа к электромагнитному полю не является строгим. Имея выражение для диаграммы направленности, можно найти коэффициент направленного действия антенны, зависимость ширины диаграммы направленности от размеров раскрыва и другие характеристики антенны.

    1. Нахуя.
    2. Вся беда мегнетронов в том, что у каждого последующего импулься будет произвольная фаза.

    Железобетонная стена даст - это около -50 дБ.

    1. Нахуя.
    2. Использовать магнетроны серии МИ.

    1. Скорее будут жалобы на поломку техники и головную боль. При больших мощностях - помутнение сетчатки.
    2. Прямая зависимость между СВЧ излучением и онкологическими заболеваниями не доказана.
