что это?

[Дождь]

у меня есть предположение что это какой то эталон но этолон чего и что за маркеровка 70 ки я так и не понял
нашел на строительной площадке когда на ней шла разметка



[MIXan]

Ответ: что это?

Похоже на меру твердости...



[лука]

Ответ: что это?

вот только давай не будем гнать про то что что хабарит ладно?!
найдена, это значит кем-то утеряна и лежала под слоем пыли рядом с дорогой

это калибровочная пластина класс чистоты 70



[Дождь]

Ответ: что это?

это калибровочная пластина класс чистоты 70

а можно попподробнее калибровочная пластина чего
класс чистоты чего? для чего и как работает? )))



[Злой заяц]

Ответ: что это?

это калибровочная пластина класс чистоты 70

70 - это не класс чистоты. Классов чистоты поверхностей всего 14. Чем больше класс, тем ровнее поверхность. Начиная с 10-го класса высота неровностей составляет доли микрометра.
Есть вариант, что КИ - это коэффициент износа.

П.С. Ки - кюри. 8))
П.П.С. Так же возможно, что КИ 70 означает "коэффициент интеллекта 70". Это феноменально, если учесть что мы имеем дело со стальным бруском.



[mоzgodrot]

Ответ: что это?

КИ - "фирма-производитель" имхо, подобная хрень стоит на многих вещях)
А пластинка - эталон. 70 мм.
Используется для достаточно точных измерений чего-либо.



[Дождь]

Ответ: что это?

я тоже придерживаюсь мнения мозгодрота ибо этот стальной брусок длинной ровно 70 милиметров

но мне интересно для измерений чего нужны такие эталоны?
судя по всему это один из образцов какого либо набора очень хотелось бы посмотреть на сам набор и на описание к нему



[mоzgodrot]

Ответ: что это?

Есть у тебя Измеряемая Хрень. Около 7 см. Цель - узнать точный размер.

1. Ставим эталон под измерительный прибор. Крутим его шкалу так, чтобы ноль был на стрелке.

2. Ставим вместо эталона измеряемую хрень. Смотрим отклонение стрелки прибора от первоначального положения. Так узнаем размер Хрени.

А КИ это чтото про Контроль и Измерение

кстати, там же наверняка есть и микрометр - как раз то что надо)



[Злой заяц]

Ответ: что это?

Фирма-производитель - Краснознаменный Институт им. Ю.В. Андропова 8)
___

Если бы речь шла о производстве, то можно было бы сказать, что это для калибровки станков. В строительном оборудовании не разбираюсь.



[Urbanoid]

Ответ: что это?

Классов чистоты поверхностей всего 14.

Классов шероховатости, а не чистоты )))), флудер...



[Злой заяц]

Ответ: что это?

Классов шероховатости, а не чистоты )))), флудер...

http://bse.chemport.ru/klassy_chistoty.shtml
на, покури БСЭ :



[Michael.rm]

Ответ: что это?

Концевая мера длинны 70Мм.



[Langust]

Ответ: что это?

Это концевая мера длины. Или, если попроще, - мерительная плитка. 70 - длина в миллиметрах. Обычная вещь на производстве...
"Предназначены для использования в качестве: рабочих мер для регулировки и настройки показывающих измерительных приборов и для непосредственного измерения линейных размеров промышленных изделий; образцовых мер для передачи размера единицы длины от первичного этапа концевыми мерами меньшей точности и для поверки и градуировки измерительных приборов. Изготавлеваемые из стали и твердого сплава концевые меры поставляются в специальных футлярах в виде наборов."

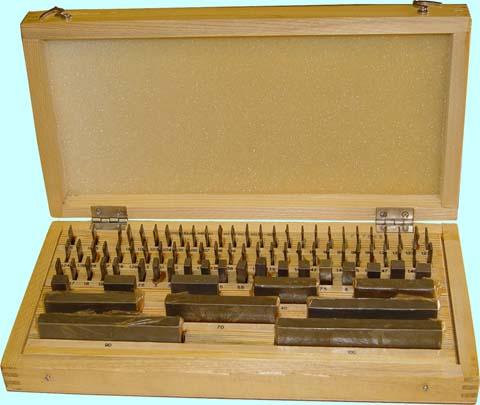

Вот вам картинко, как они поставляются в виде набора:

Выкинули, потому что видимо уже стертая, точность ушла.

ЗЫ. такая же только 30-ка у мну на столе валяется



[FliXis]

Ответ: что это?

Эталоны это.
Причём в комплекте стоят немало.



[Plutonium]

Ответ: что это?

хех. я такую в дестве нашел нна одном объектике)
только у нее там дырки насверлены были одна крупная чуть сбоку от центра пластины и вокруг нее 9 отверстий но не равномерно по кругу.
только в длину была больше чем 7 см.



[Крос]

Ответ: что это?

Неужели так мало людей с техническим образованием?)))
помоему в каждой шараге это используется и не только конешно...
у мя даже Лабораторная работа была на эту тему... =)



[lmrpatr]

Ответ: что это?

Такими мерами на занятиях по метрологии баловался. Протираешь концы, прижимаешь меру друг к другу, и трешь - о чудо! они слипаются!!)) Так можно собрать нужную меру. Диапазон от 1,001 до 100 мм, по моему..



[Plutonium]

Ответ: что это?

а дырки там на что?



[Langust]

Ответ: что это?

Мера твёрдости

Увы, нет. Концевая мера длины. Как совершенно точно сказал lmrpatr: "

...Протираешь концы, прижимаешь меру друг к другу, и трешь - о чудо! они слипаются!!)) Так можно собрать нужную меру. Диапазон от 1,001 до 100 мм, по моему..

А где дырки (вернее, отверстия ) на представленном в студию образце ?

Че-то вы и вправду с производством мало знакомы...



[SamTo]

Ответ: что это?

В воспоминаниях о твердости остались Бринель и Роквелл, в первом случае шарик, во втором конус. Обозначались hB и hRc. Эта полированная штука все-таки мера длины, мы их плашками звали.
