Отчёт о паре поездок на взорванные ШПУ

Shigure

Shigure

Иначально они были у меня в ЖЖ, но т.к. есть некоторые вопросы решил опубликовать и здесь. Стилистика означальных отчётов сохранена - просьба ногами не пинать :)
оригинал тут http://ralphmirebs.livejournal.com/27281.html

Поезка первая

Проехались вчера на велосипедах к взорванным ракетным шахтам, что в Новосибирской области. К месту, известное как, "Логово Сатаны", хотя ракет SS-18 Satan там никогда не было.

Там базировались три ШПУ 8П765 "Шексна" для межконтинентальных баллистических ракет Р-16У (SS-7)

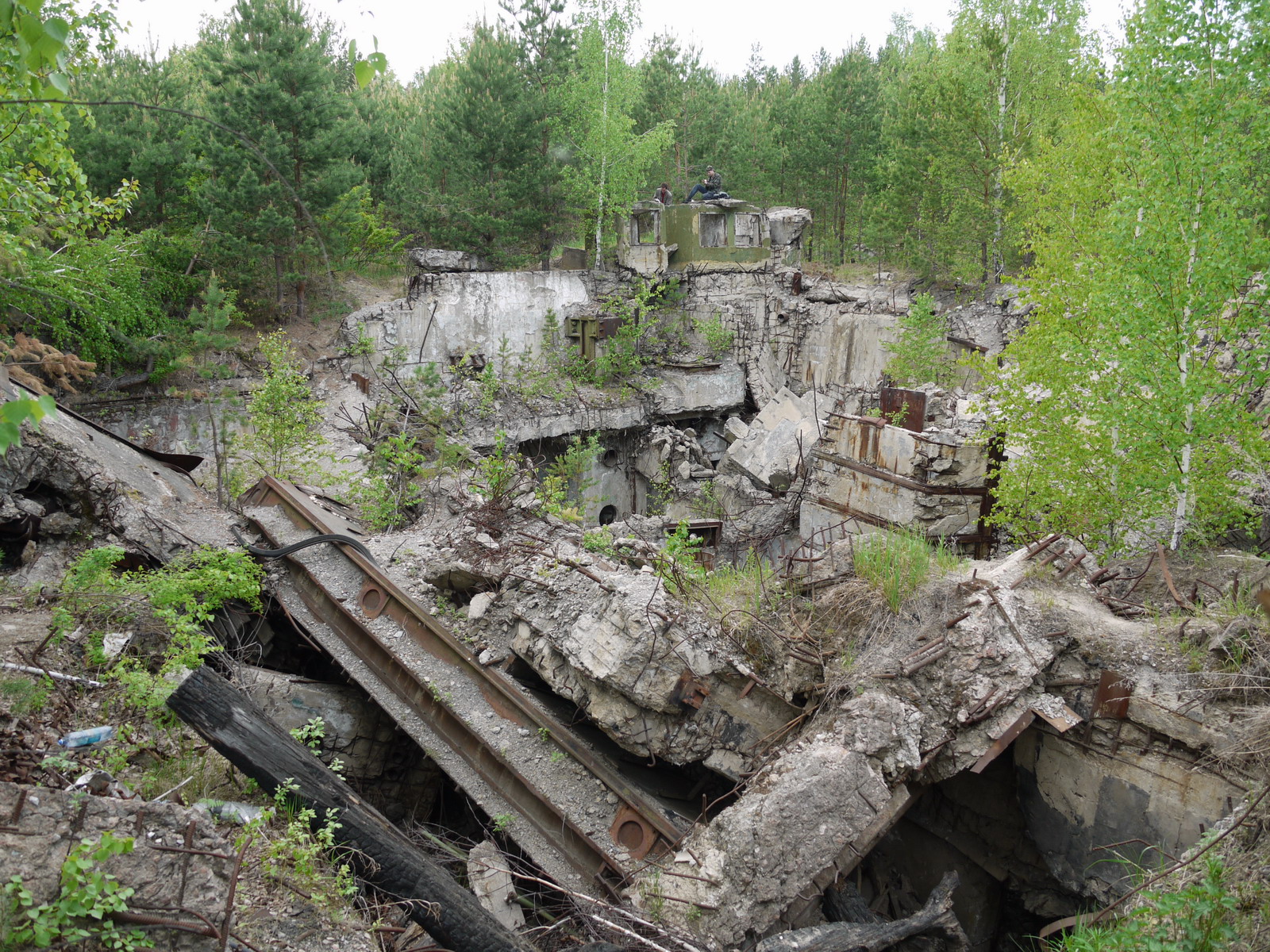

Площадь метров 200 в длину, 50 в ширину - три взорванные шахты, а под ними и вокруг муравейник подземных коммуникаций - командный пункт, тех. помещения и пр. Всё изрыто как швейцарский сыр. Эти ракеты снимали с вооружения в 1970х, а в 1987 взорвали и ШПУ. Рядом действующая часть с ядерными "Тополями", а остатки ШПУ
разъедает время и местные мародёры на металл...

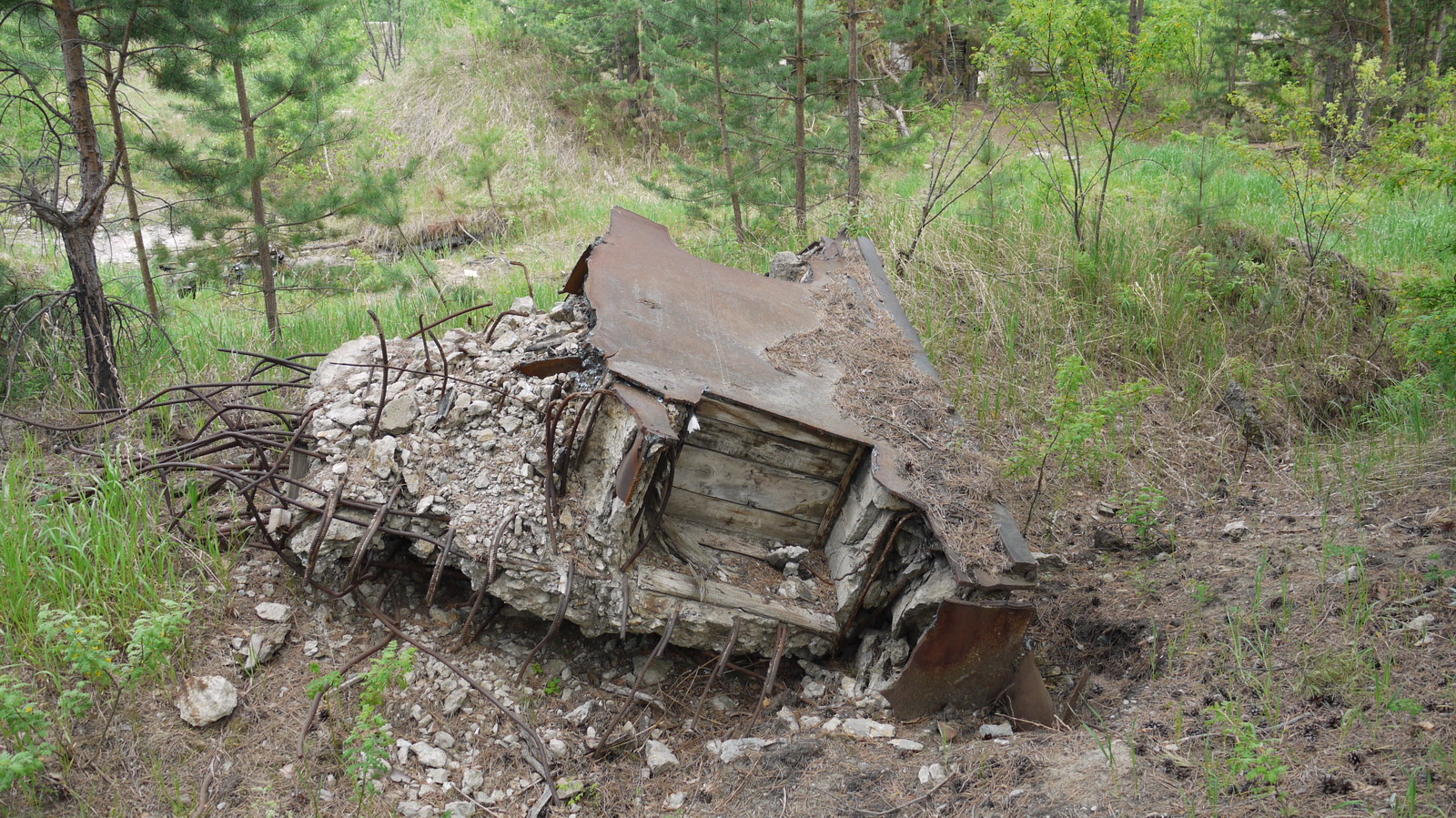

Сила взрыва была такова, что тяжеленные куски крышек шахтных стволов разбросало на десятки метров по оругу, как комья грязи.

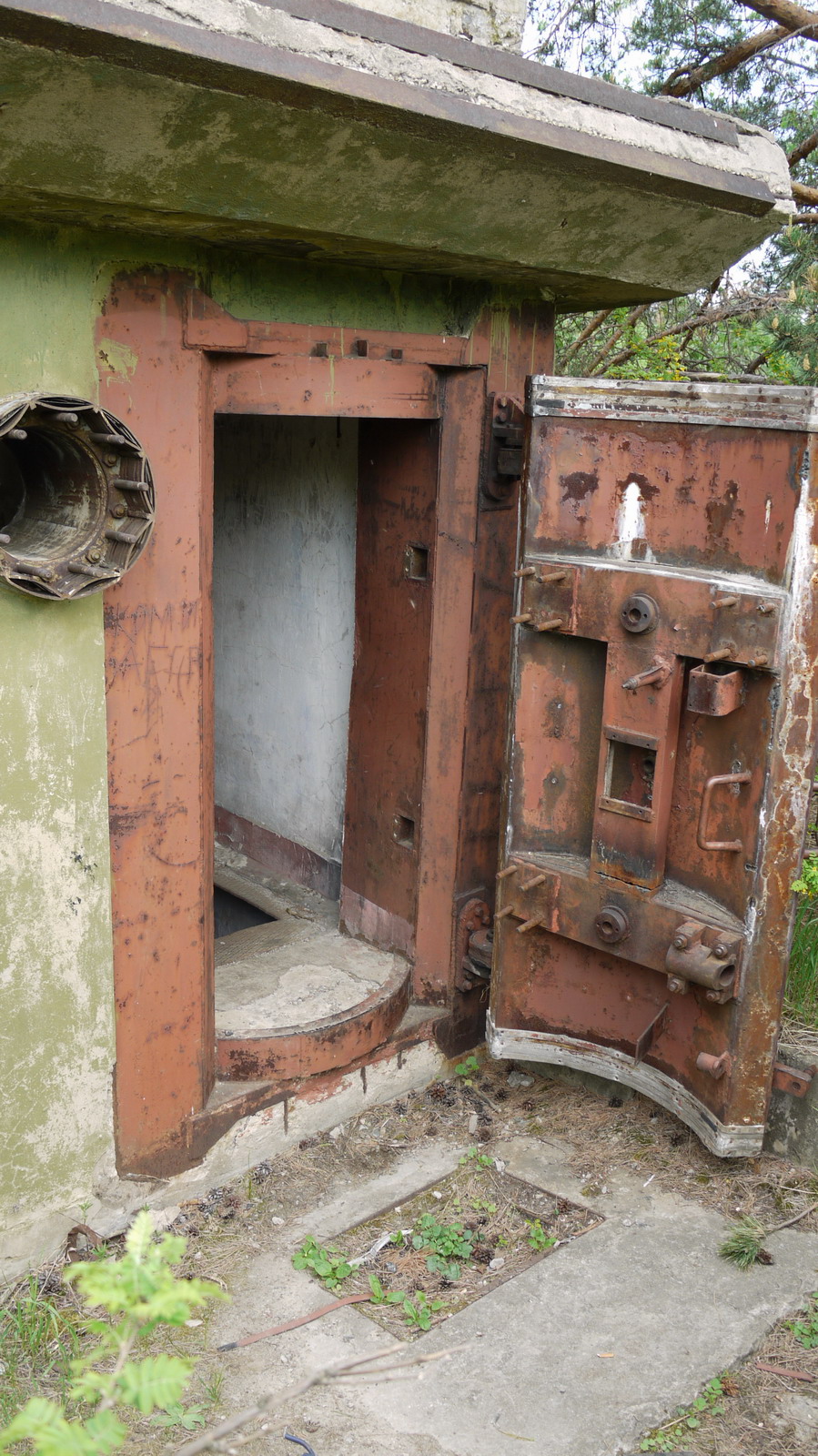

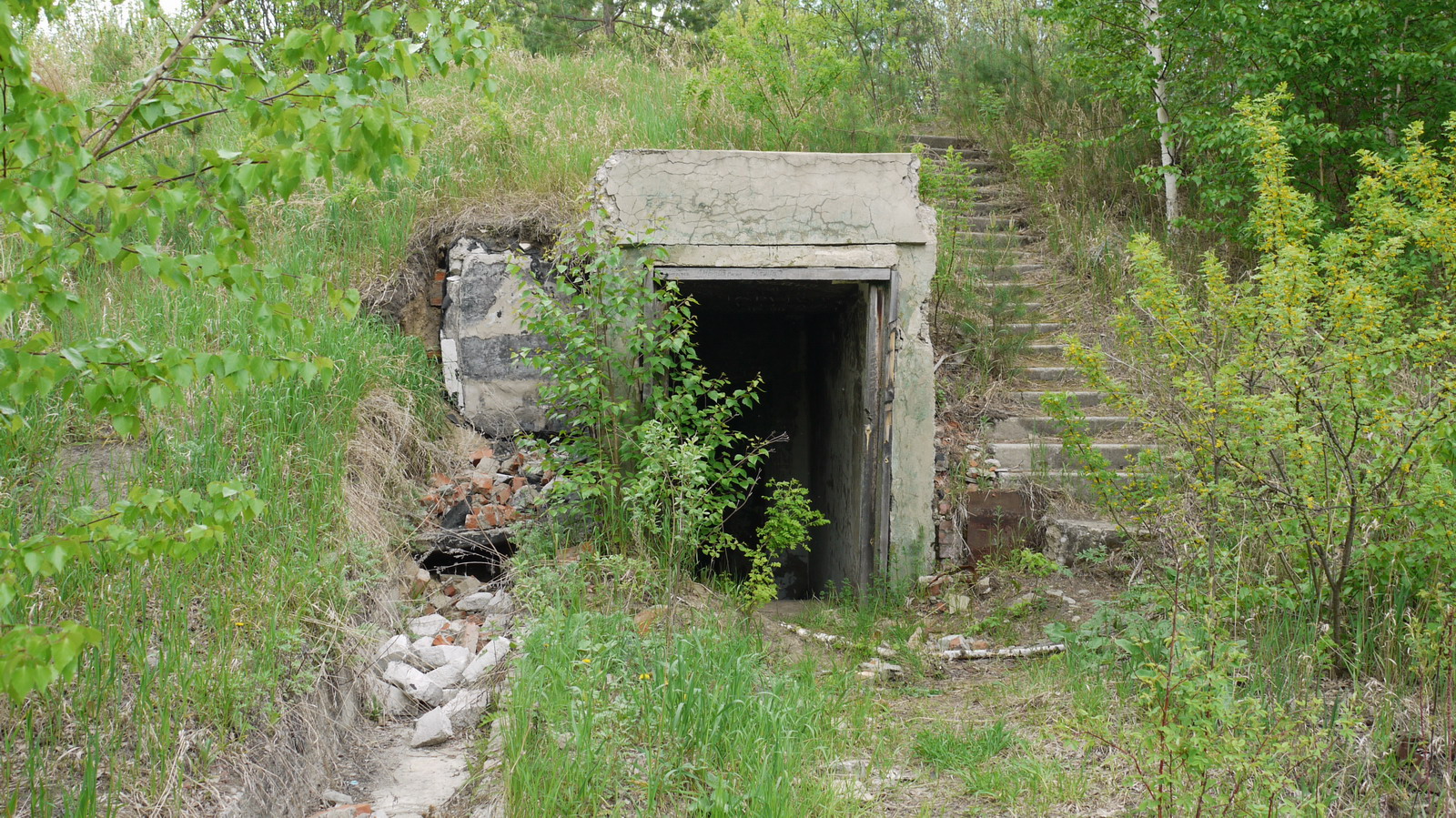

Один из входов в подземный командный пункт.


А вокруг всё цветёт и пахнет - красотища.

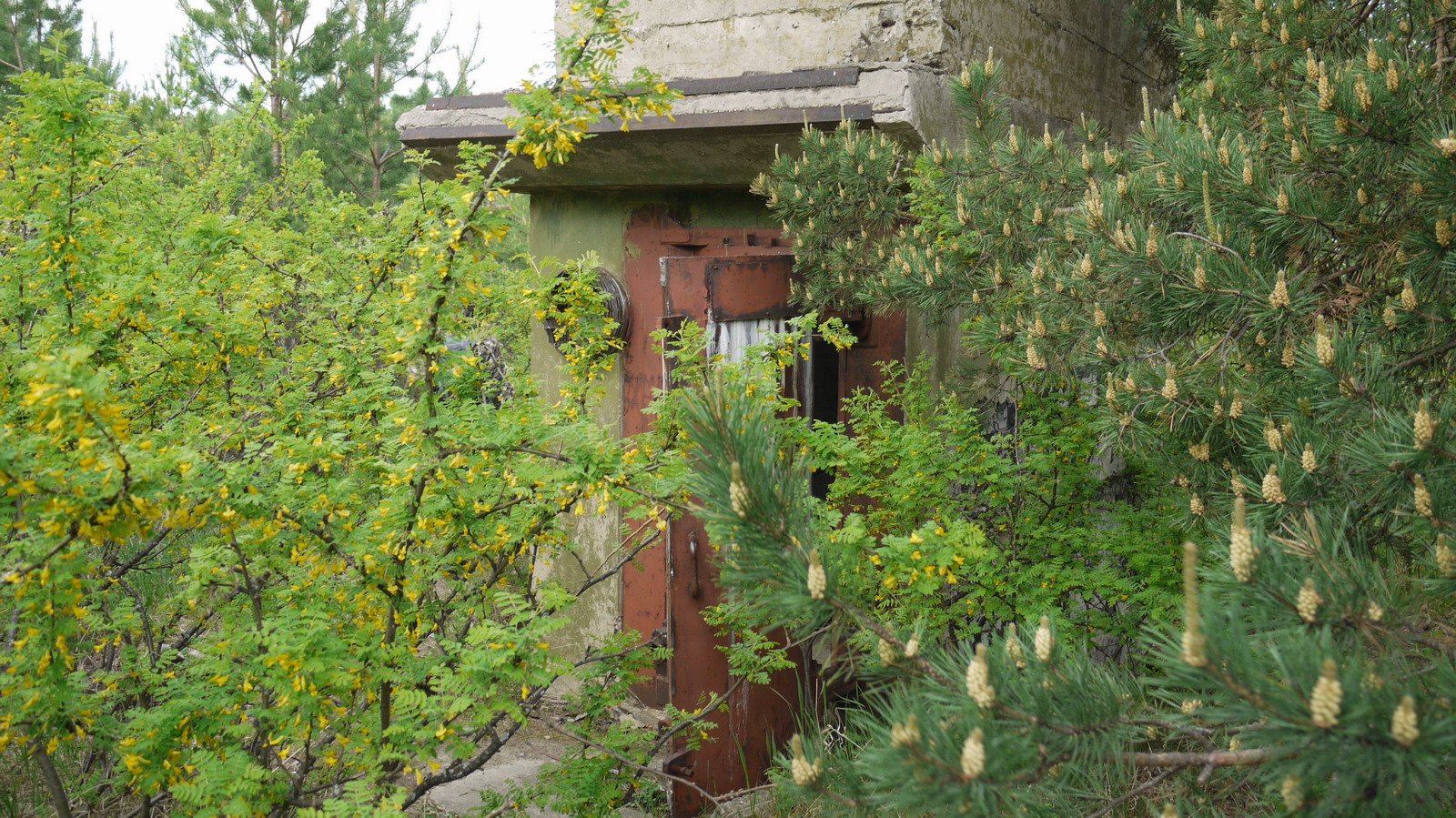

Дзотик и вход в КП


Подземные уровни затоплены - ходить можно только в сапогах или эльке.

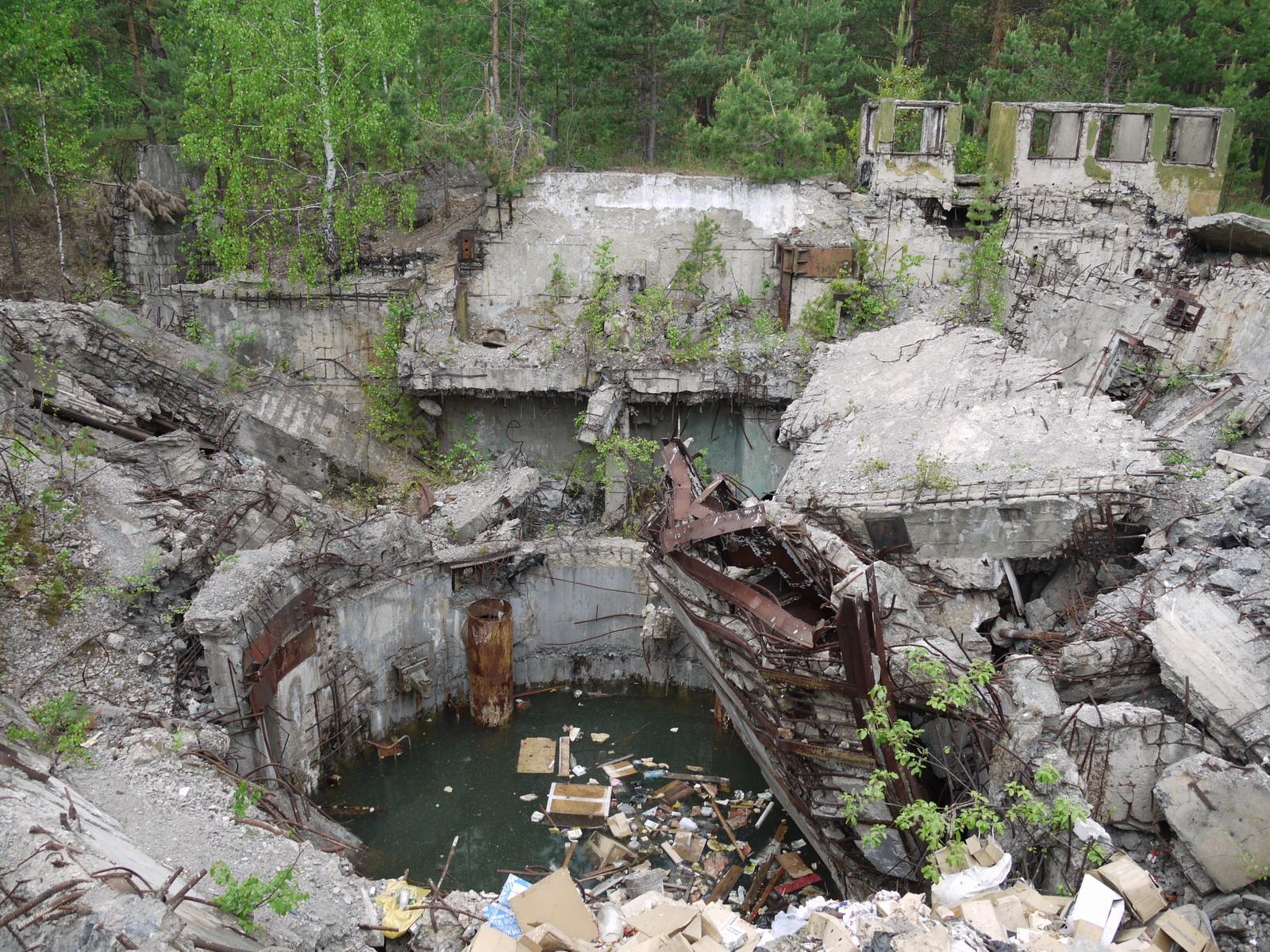

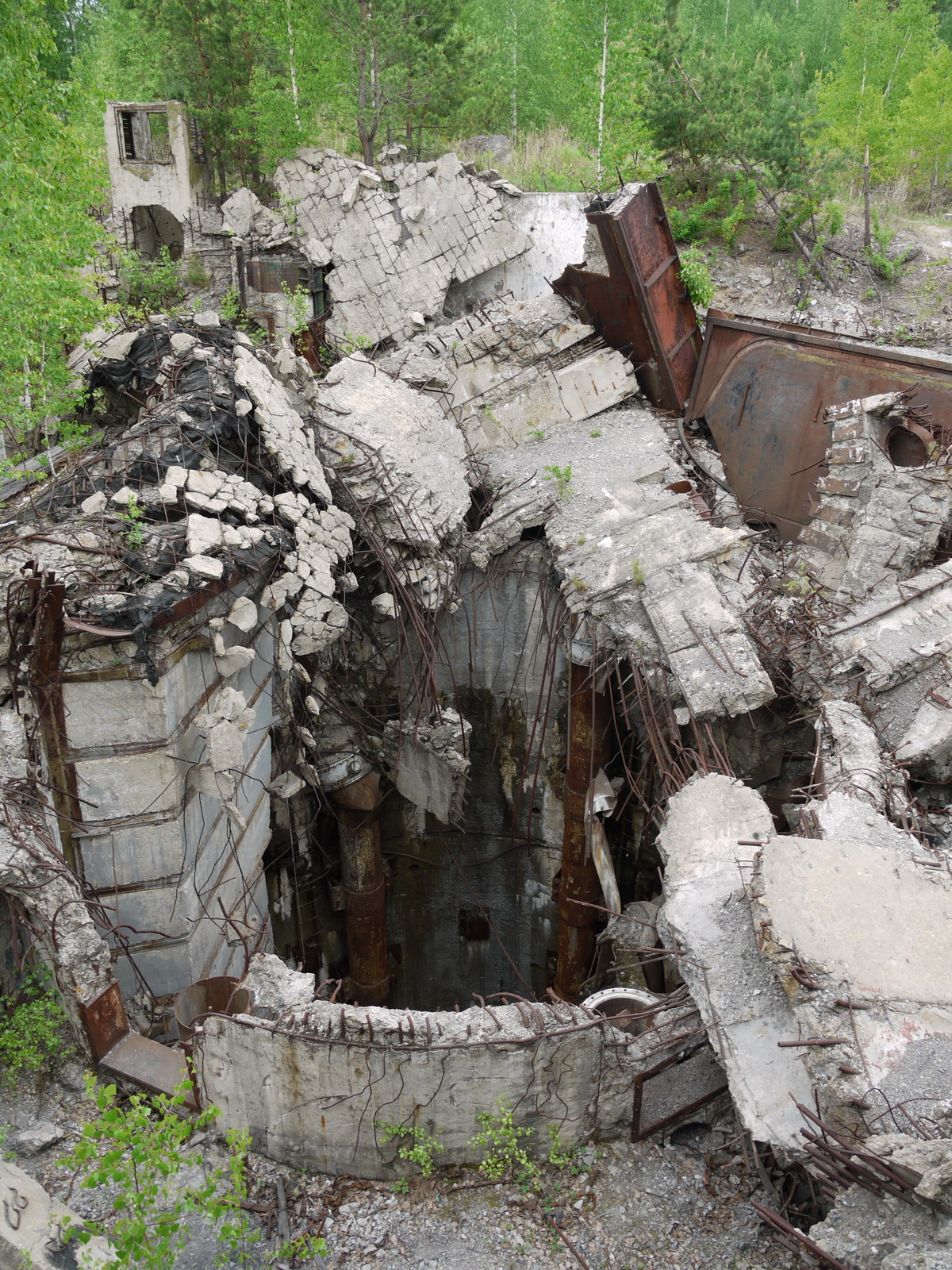

Шахта 1

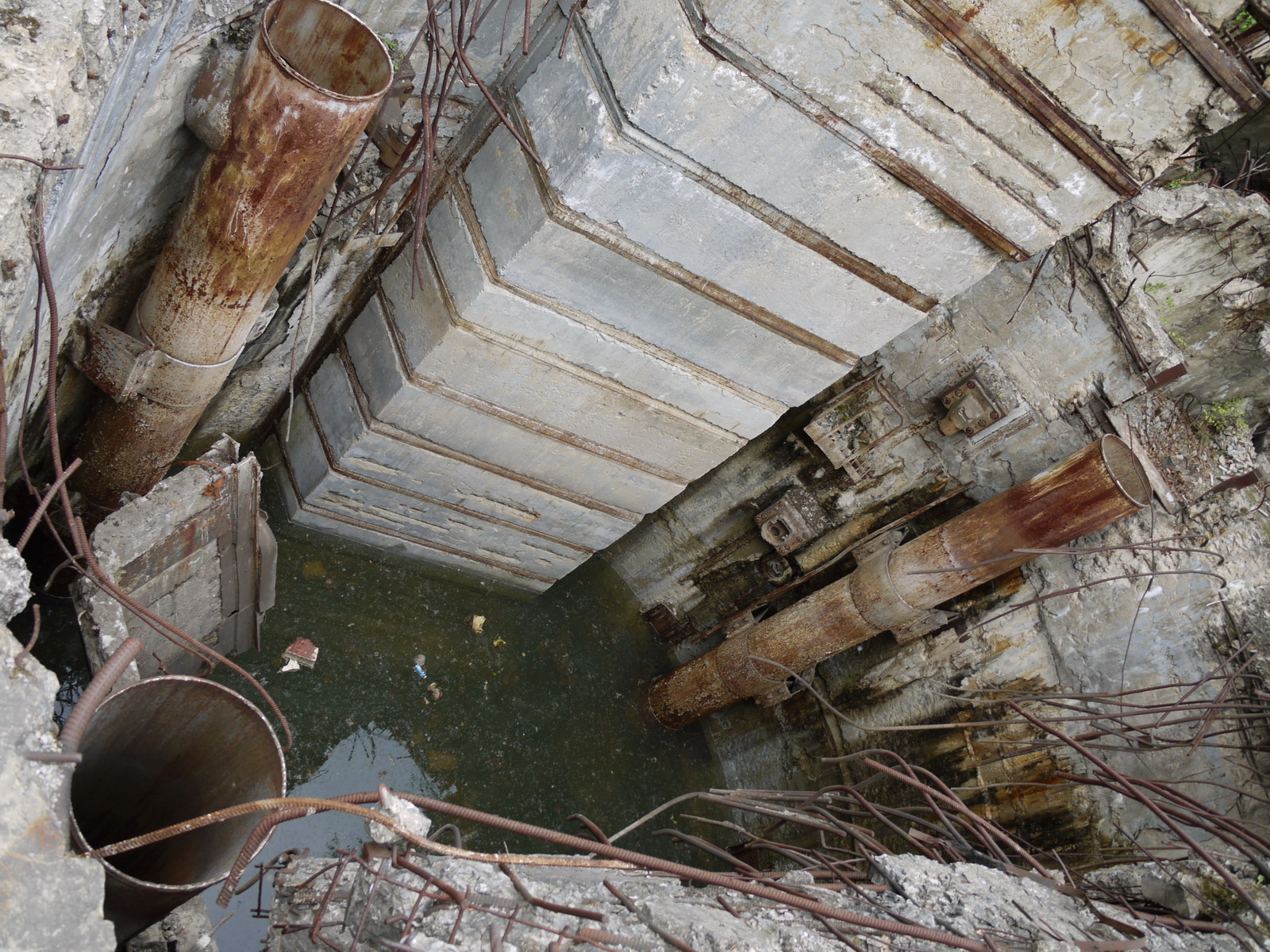

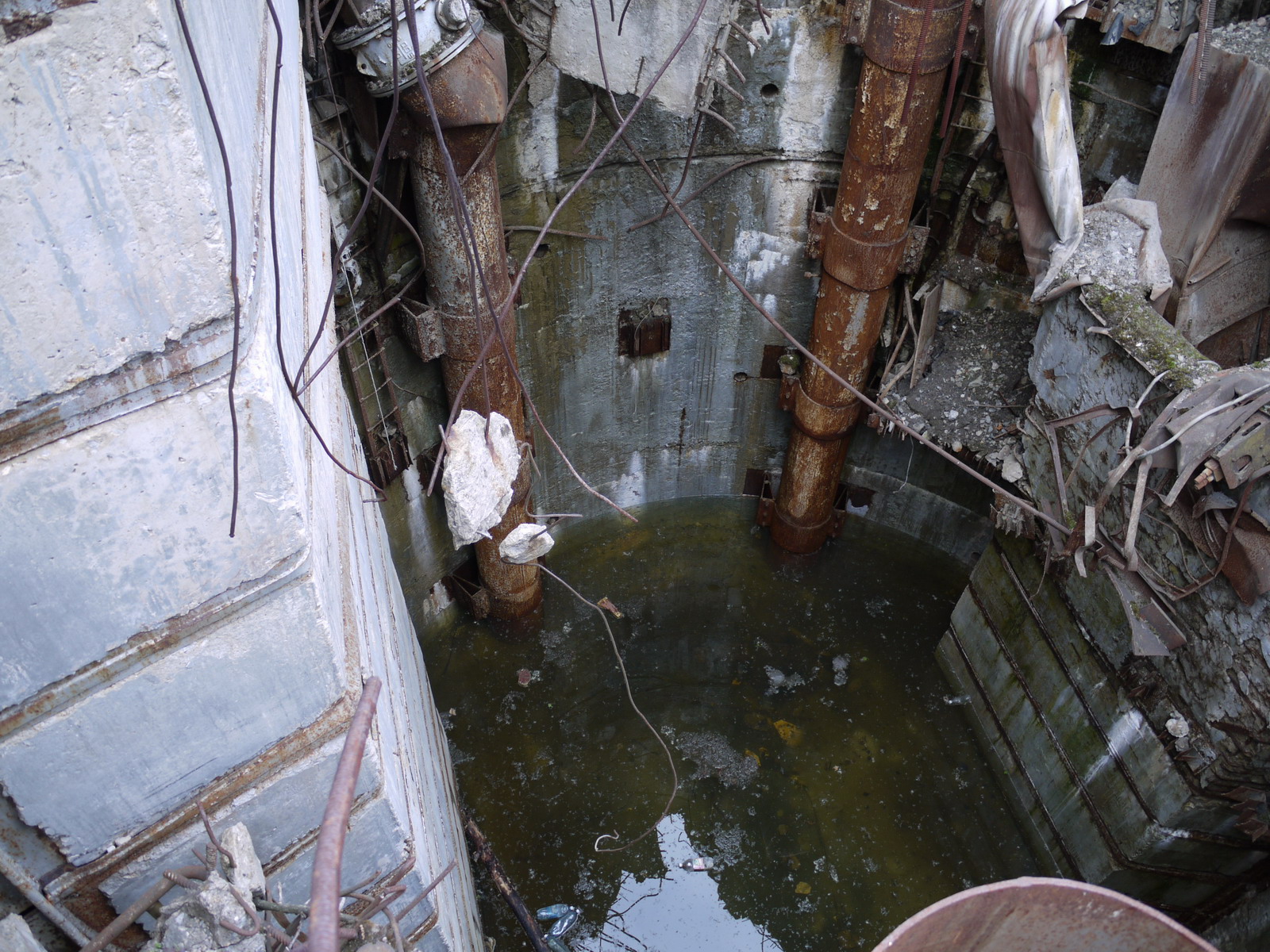

Шахтный ствол


Панорама

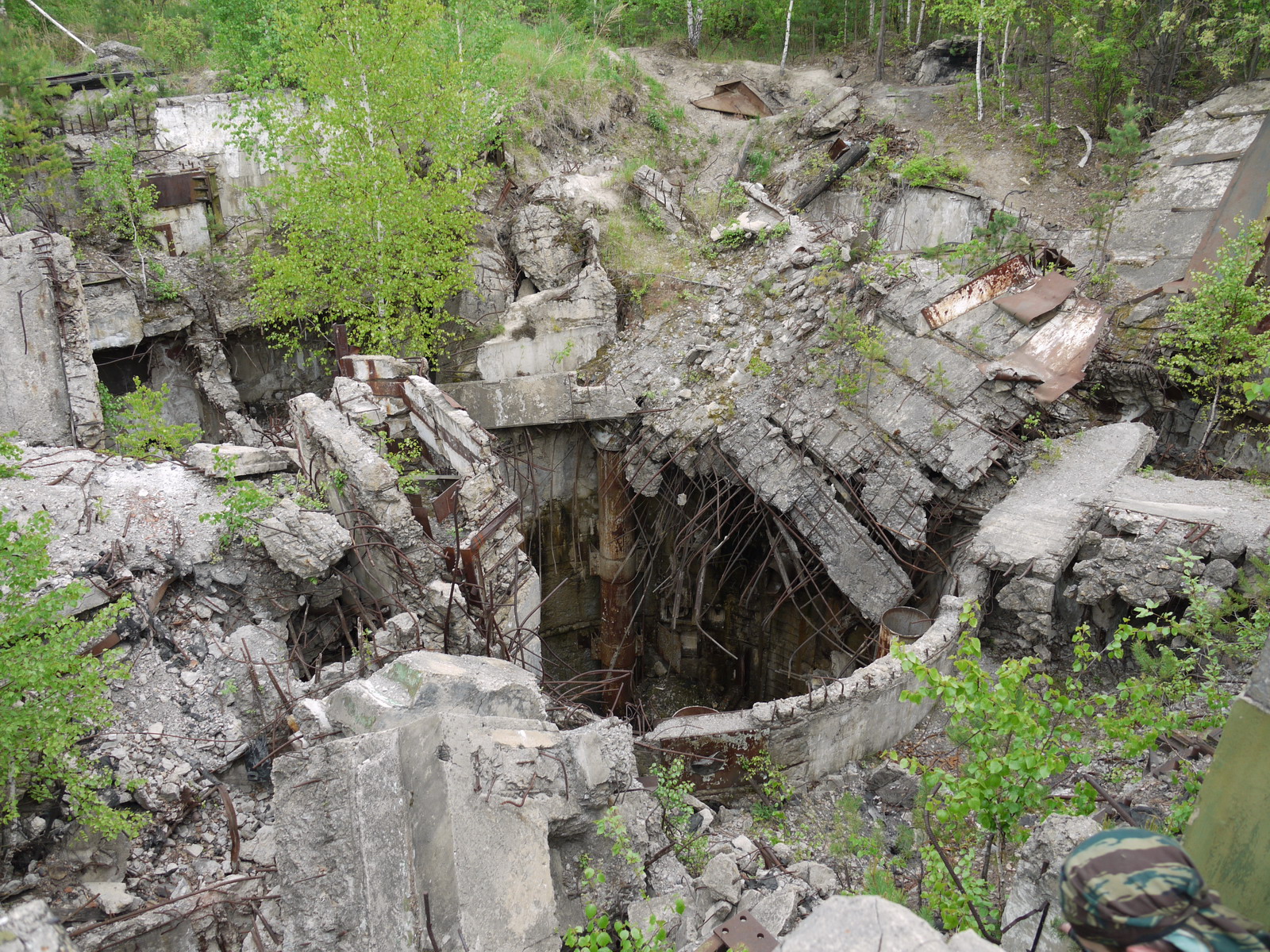

Шахта 2


Ещё шахтный ствол - глубина от поверхности до воды метров под двадцать.
А сколько ещё внизу, под обломками...


Ещё панорама

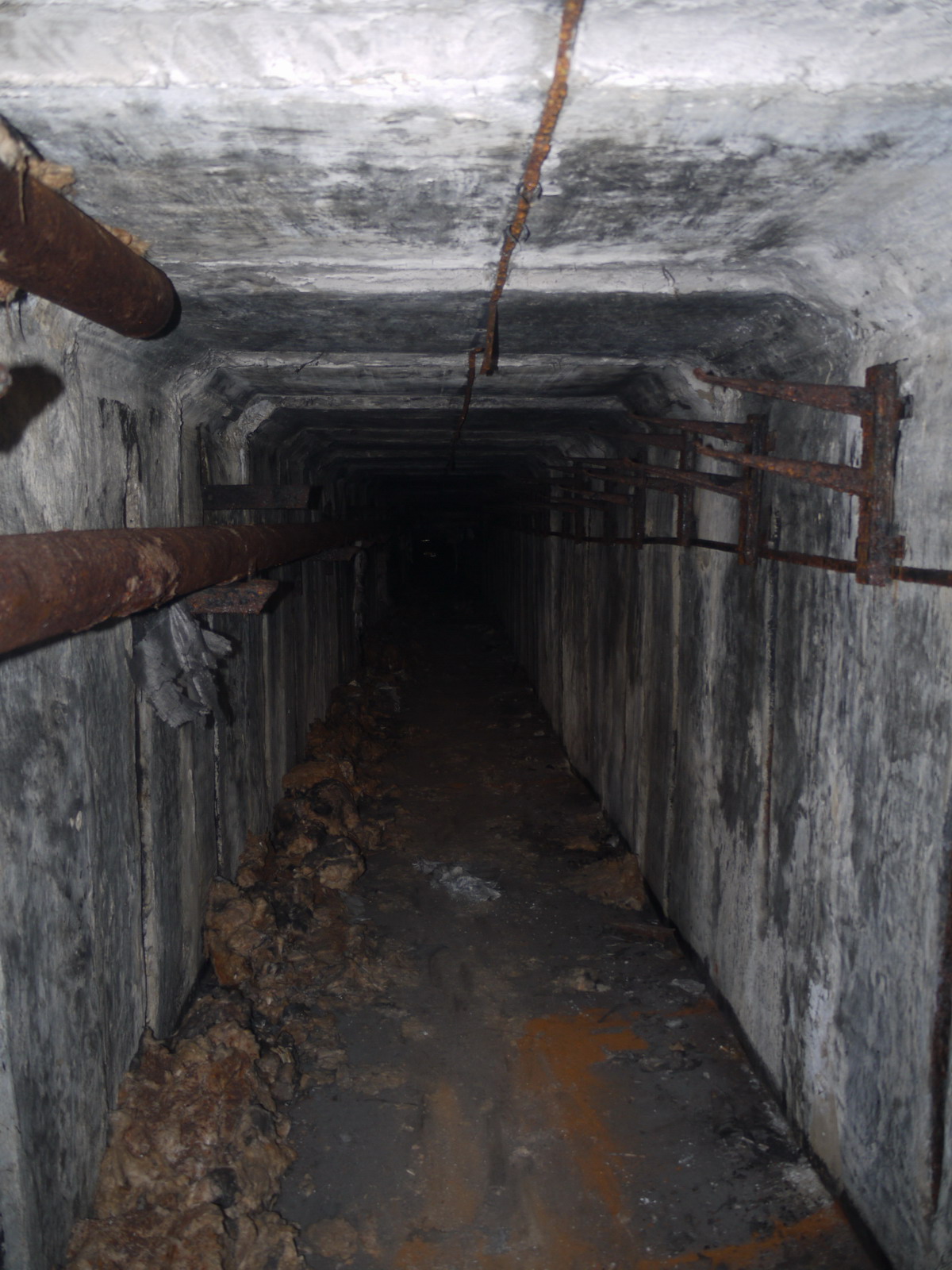

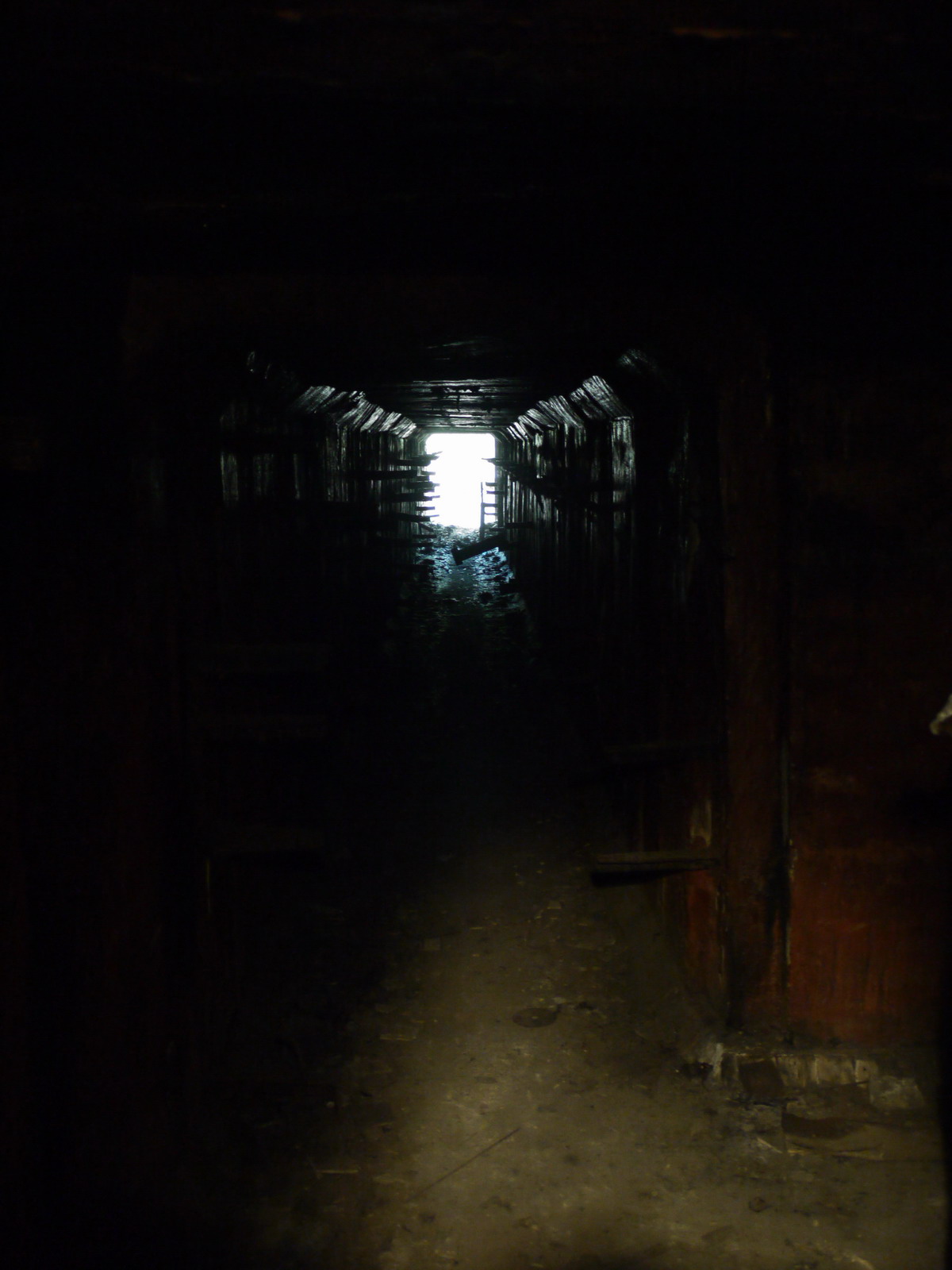

Один из тоннелей - идёт метров сто, с ответвлениями к каждой шахте и в командный пункт.

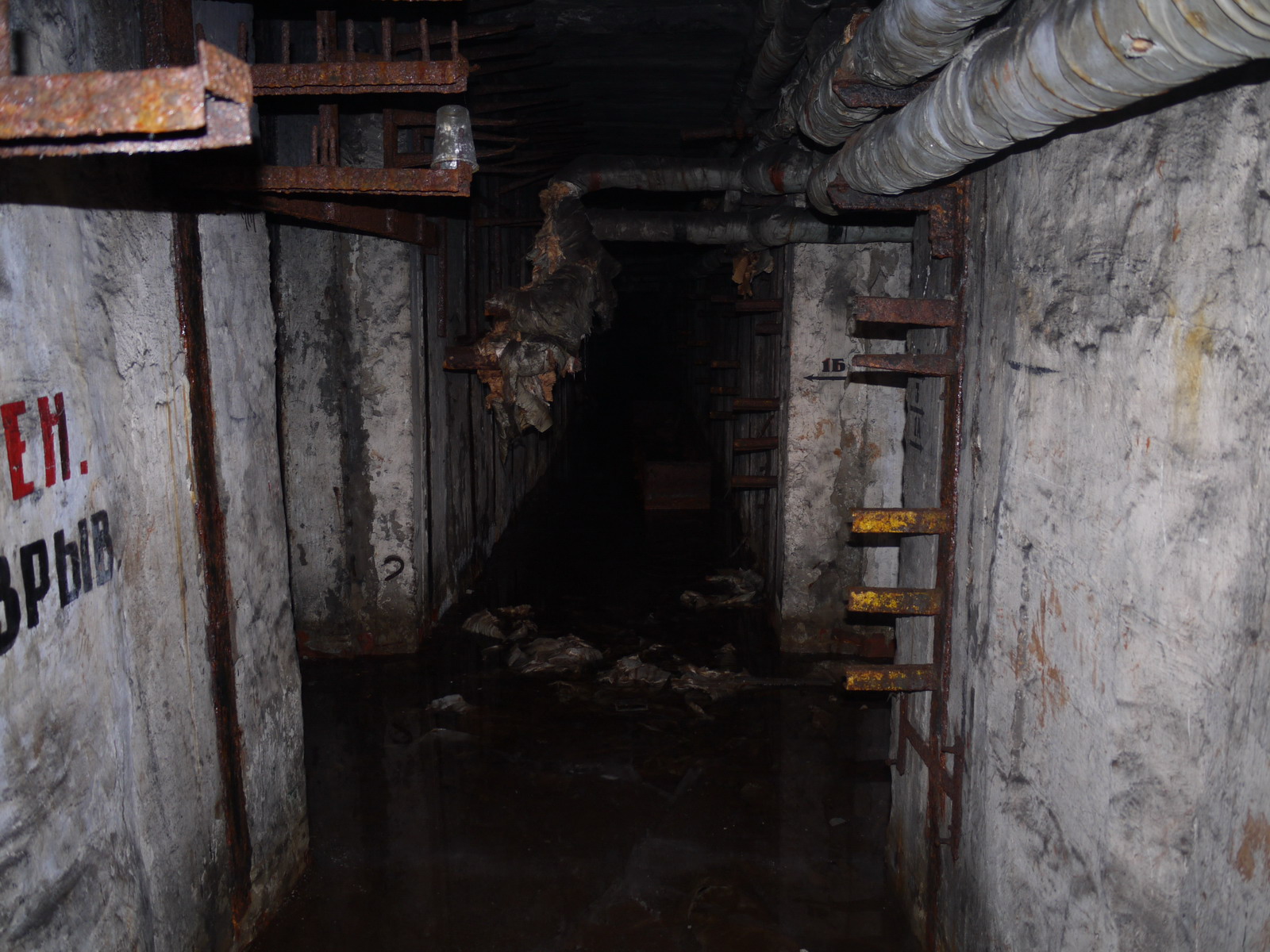

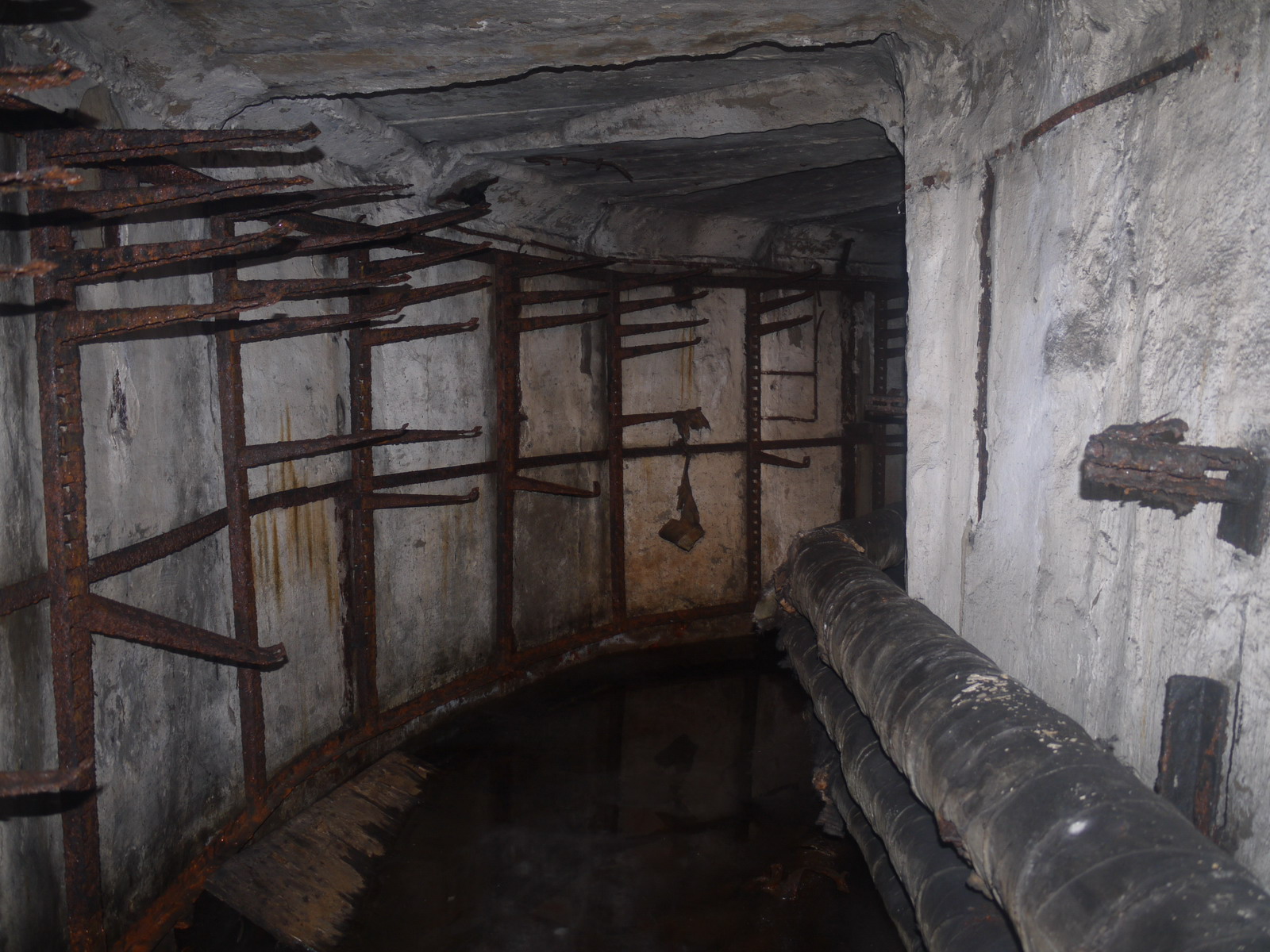

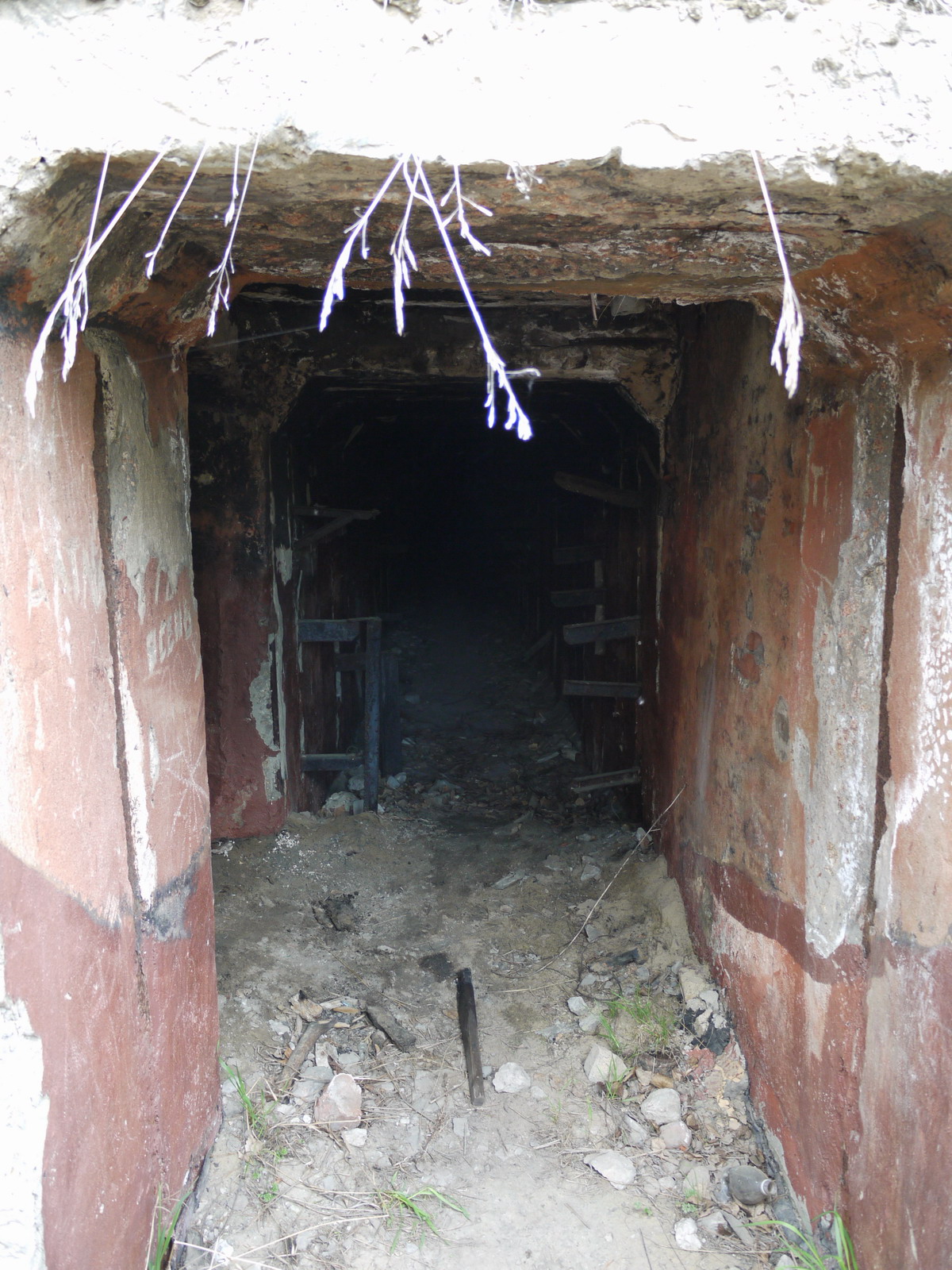

Вход в тоннель. Железки по бокам - стойки для кабелей и труб.


Шахта 3. Самая затопленная. Военные с соседней части сделали там помойку :(

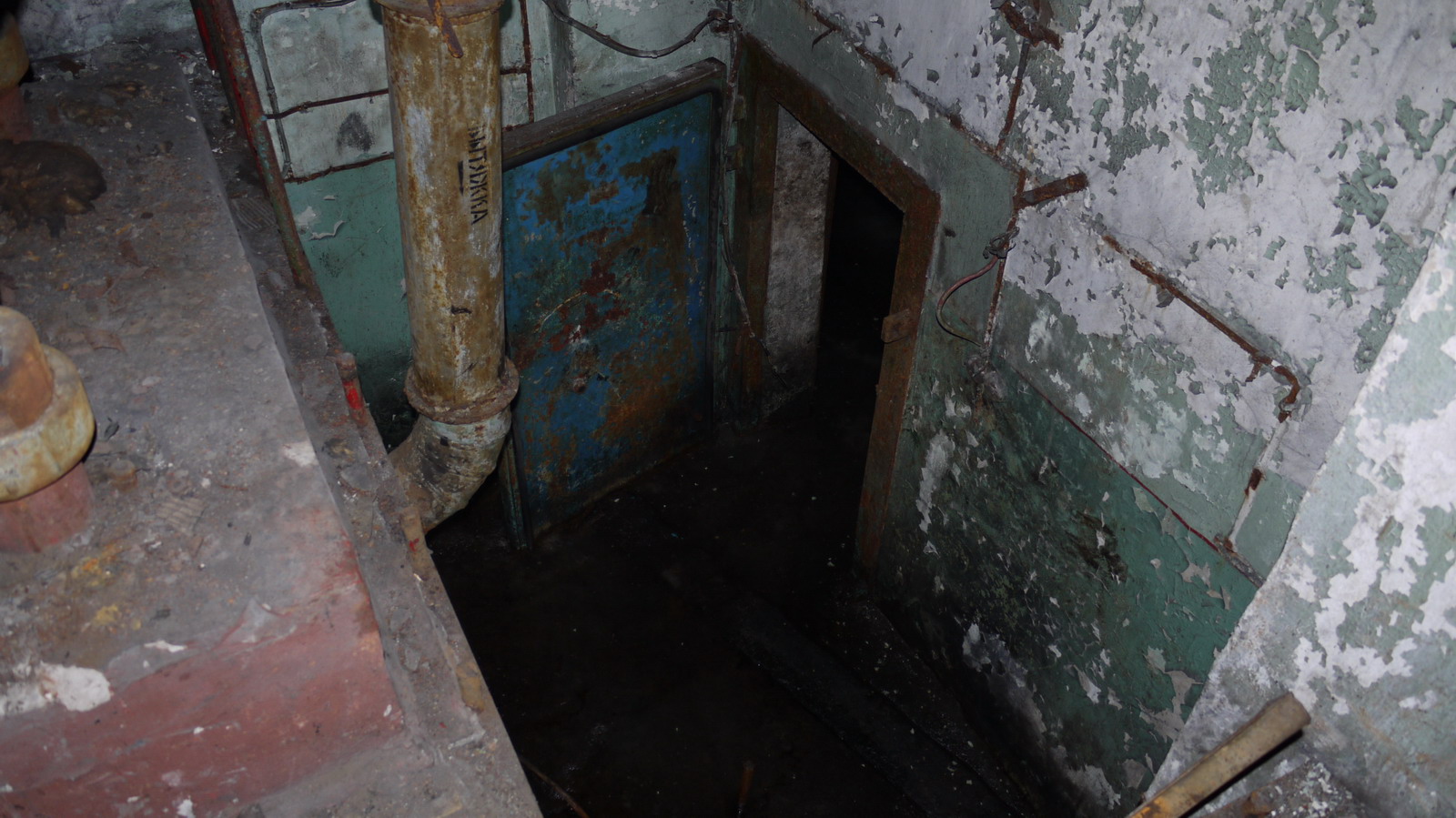

Вход под землю.

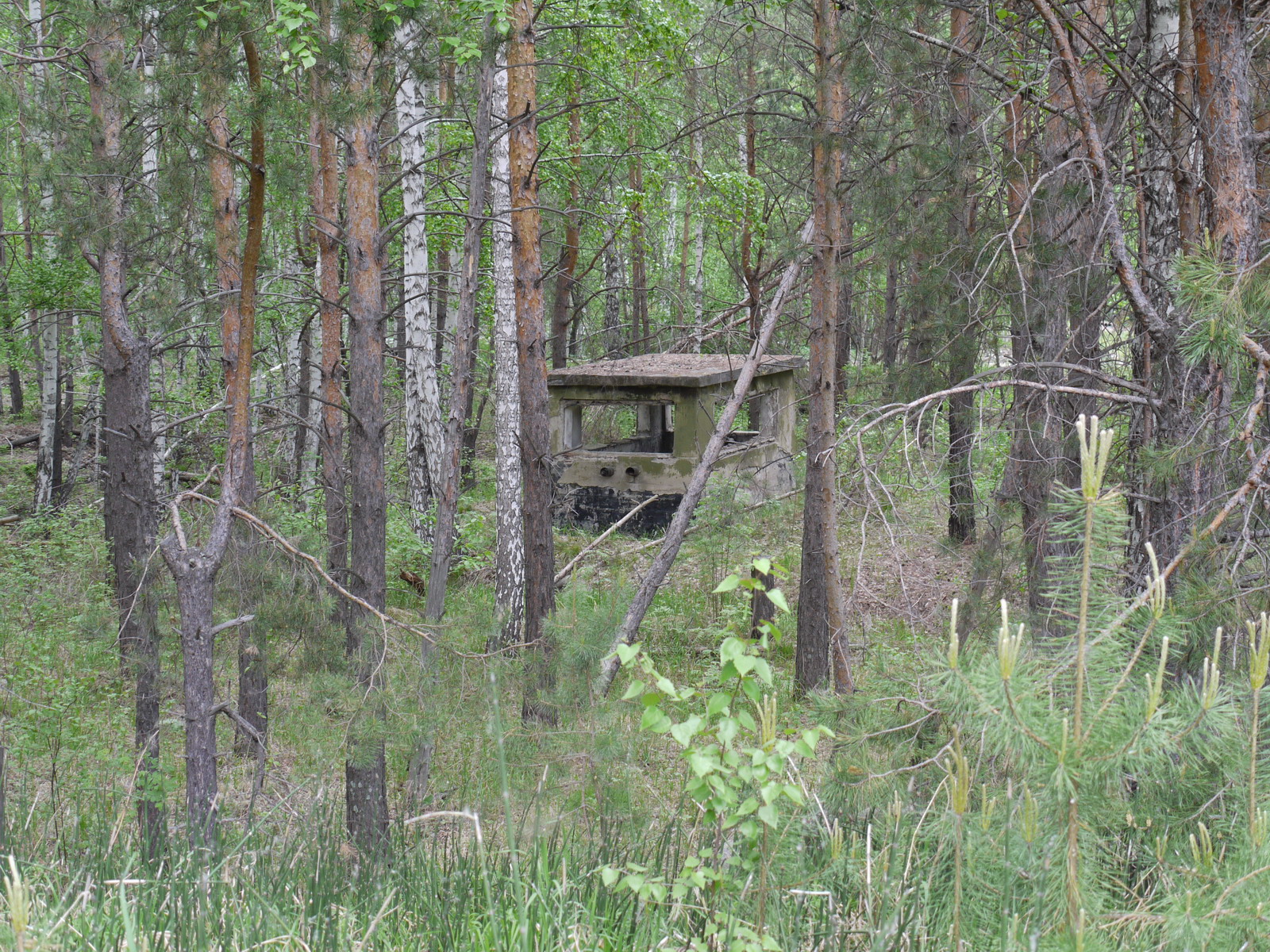

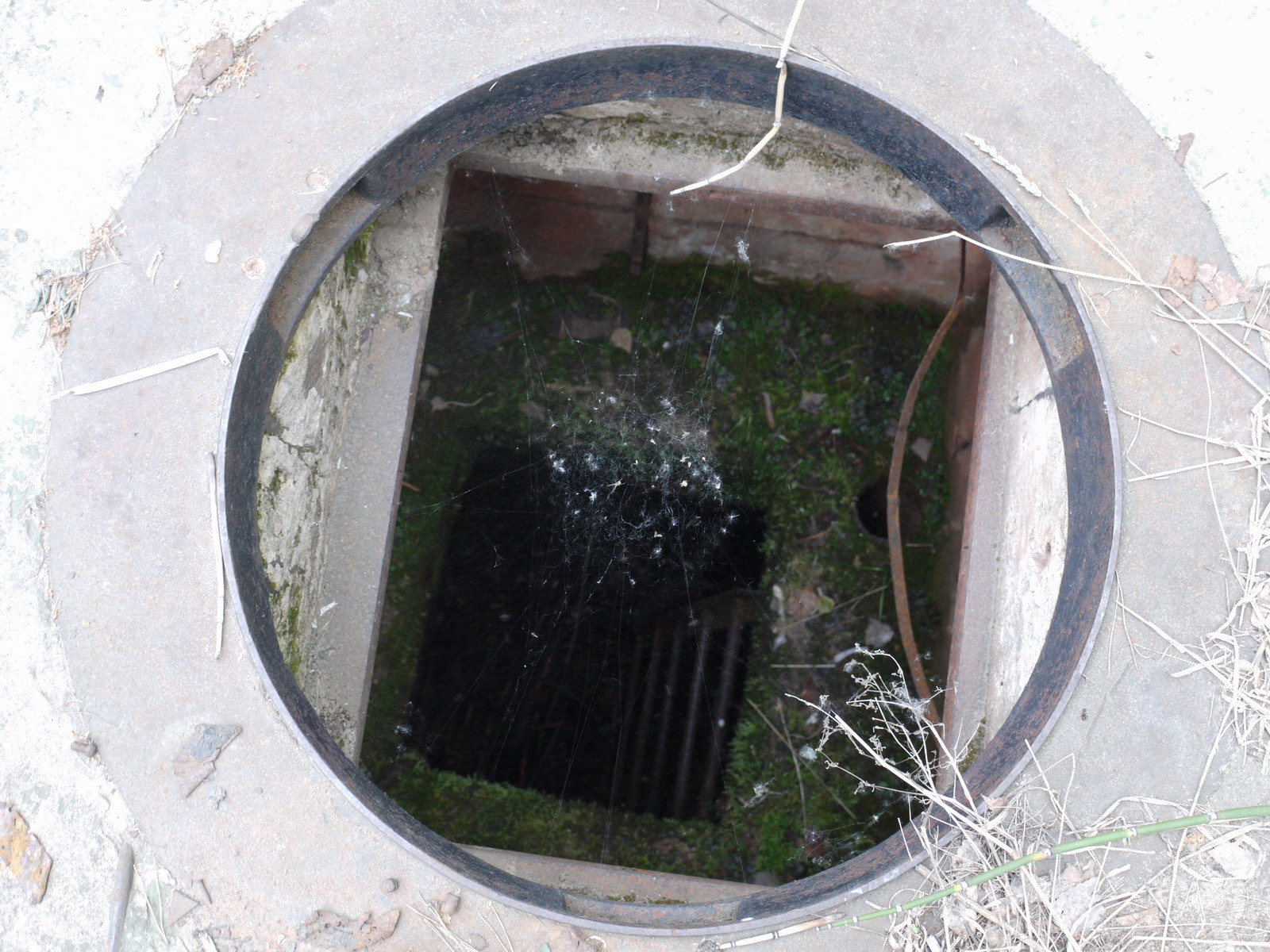

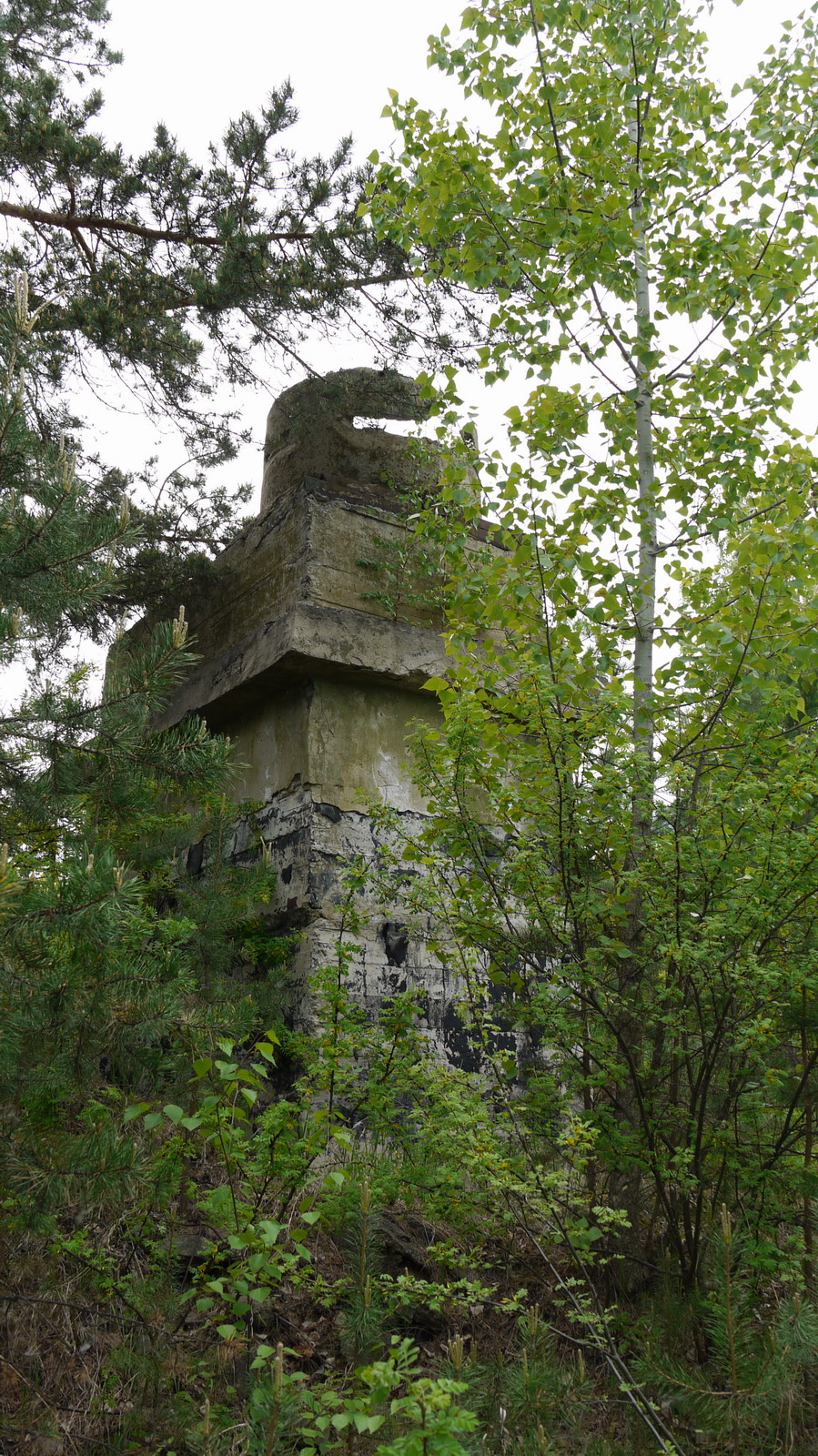

Венткиоск

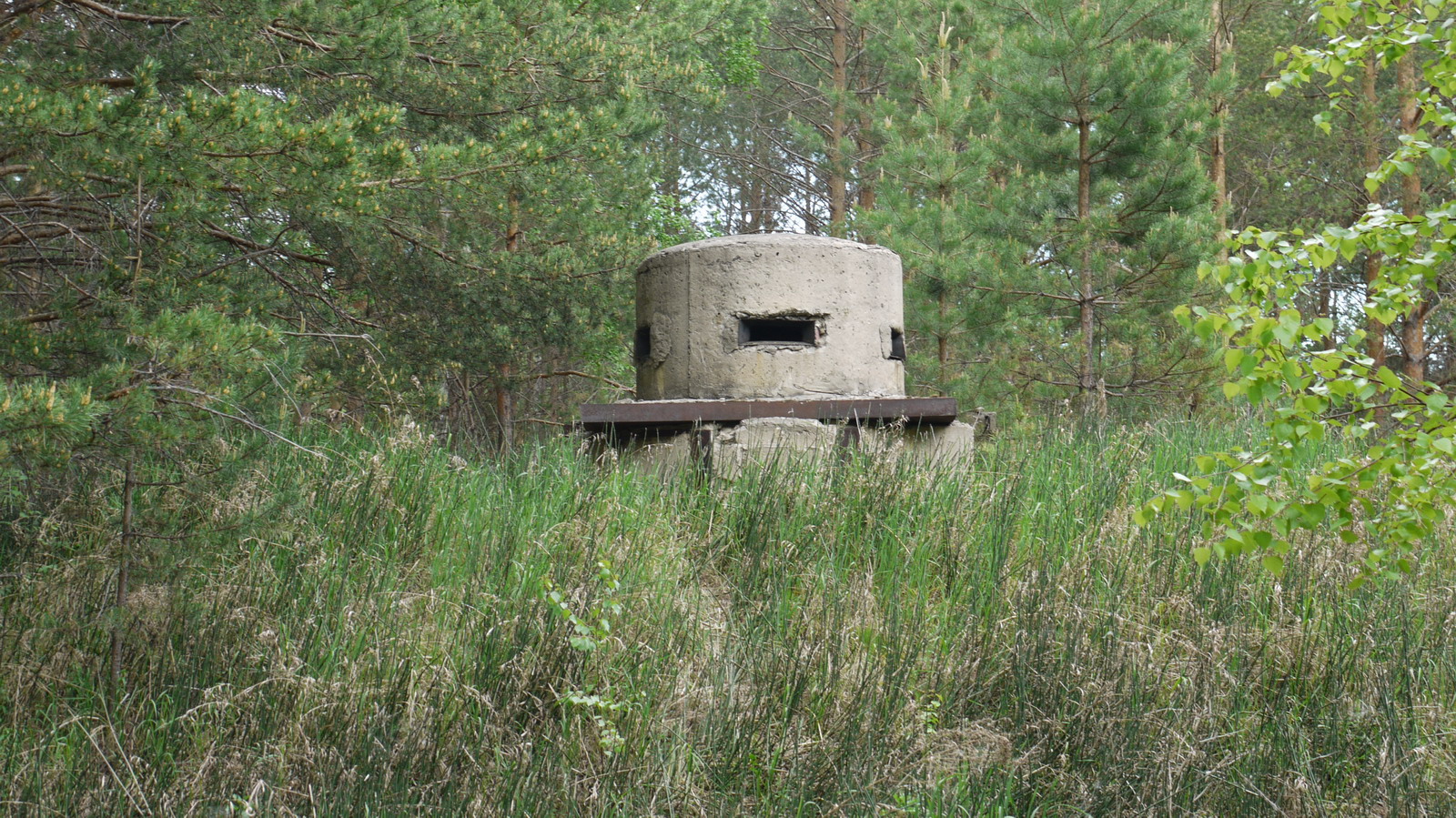

Дзот

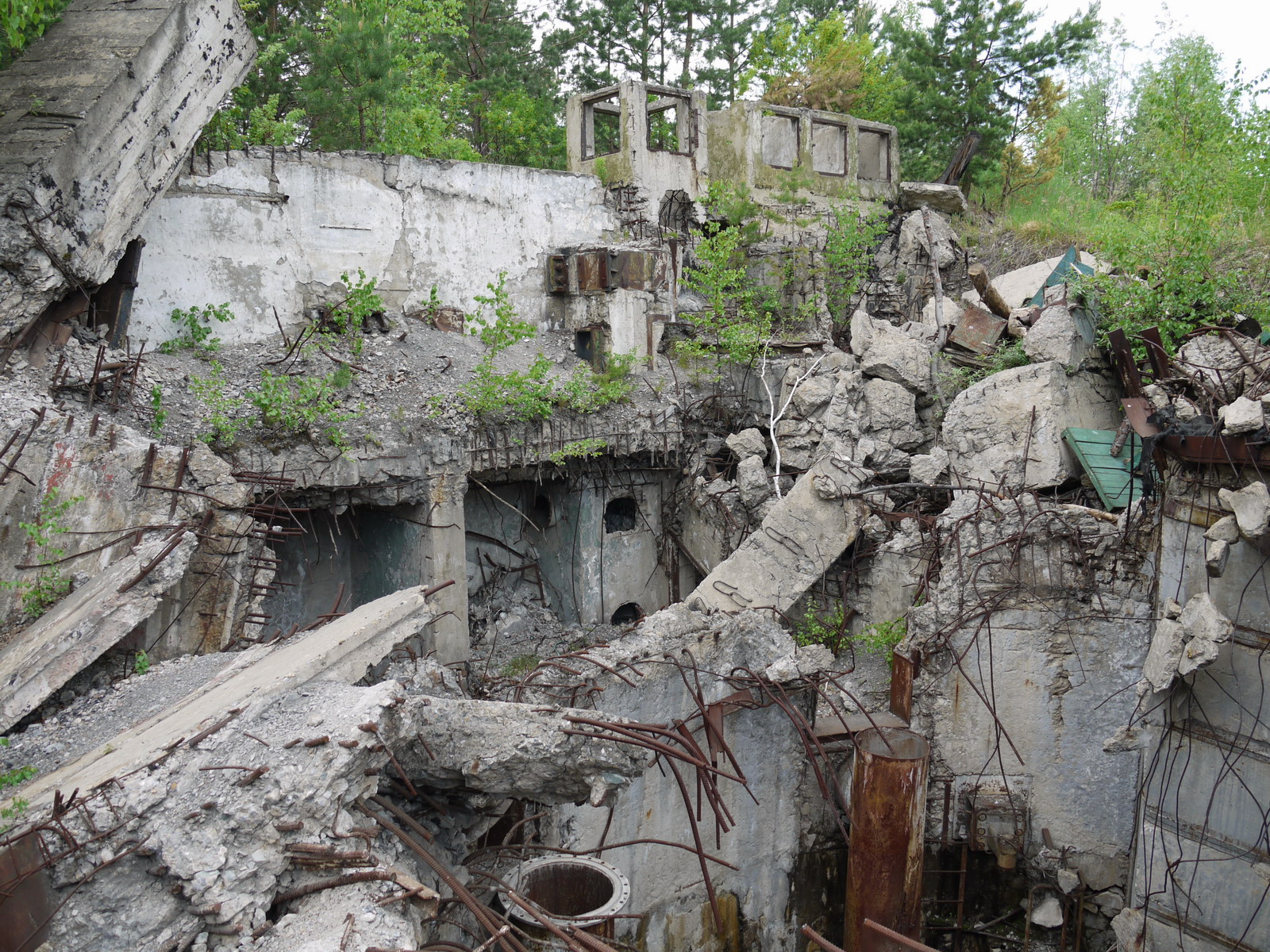

Руины

классное сочетание сибирской природы с раздестроенной смесью бетона и металла... прям хочется поехать, но блин далековато :D

такой вопрос возник: а если шахта не взорванная, то вода ж в неё поступает всё равно? её просто насосами откачивают? или это только после взрыва начинает вода поступать?

вопросы такие:
1. Как строили бункер и тоннели - открытым или закрытым способом?
Просто над ними местами растут вполне высокие деревья...

2. На схеме "шпу в разрезе" есть помещения под её "донышком" - в них был достут только через шахту или были внешние туннели?

3. Я видел схемы КП и ШРУ для ракет Р-12у (на английском, видимо из какой-то книги). Не подскажете что за книга или линк на аналогичную схему для Р-16у. Или может есть описание назначений комнат в каких-нить иных доступных источниках?

4. Кто изучал аналогичные ШПУ в других областях России - сколько уровней в КП (я насчитал три)?

Вторая поездка (более подробный оригинал тут http://ralphmirebs.livejournal.com/27755.html)

На этот раз мы посвятили день исследовнию подземной части.
Поскольку нам предстояло исследовать довольно много помещений, а нужно было управиться за световой день, было принято решение плыть в заданный район на теплоходе. Всего три часа и 103 рубля и мы там. Путешествие по Великой Сибирской реке оказалось очень приятным. Спустя несколько часов плавание мы выгрузились, а там и рукой подать. Надавно прошедший дождь, как нельзя к стати намочил песчаные дороги - ехалось легко, однако Егор опять наехал на колючку и прокололся - благо совсем недалеко от нашей цели. Залепливали камеру в подземке. (гы, это становится традицией)

Мы не знали какой уровень воды ожидать в заброшенных казематах, поэтому приготовились к худшему - я взял низ от костюма хим.защиты, а Егор болотники.
В костюме, с сумкой на поясе я походил на беременную кенгуру


А вот Егор выглядел очень стильно - прямо военная форма с галифе от Юдашкина :)

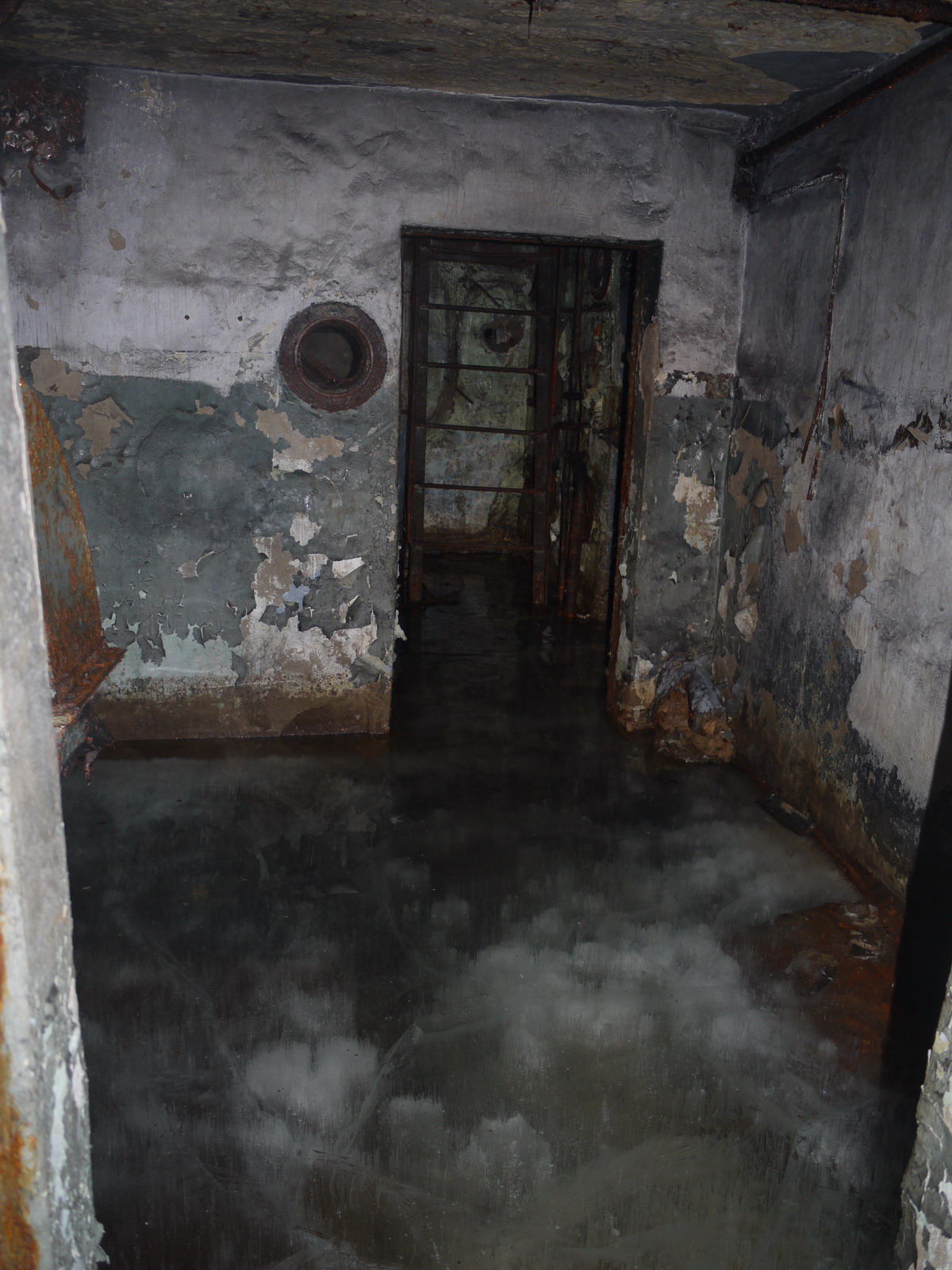

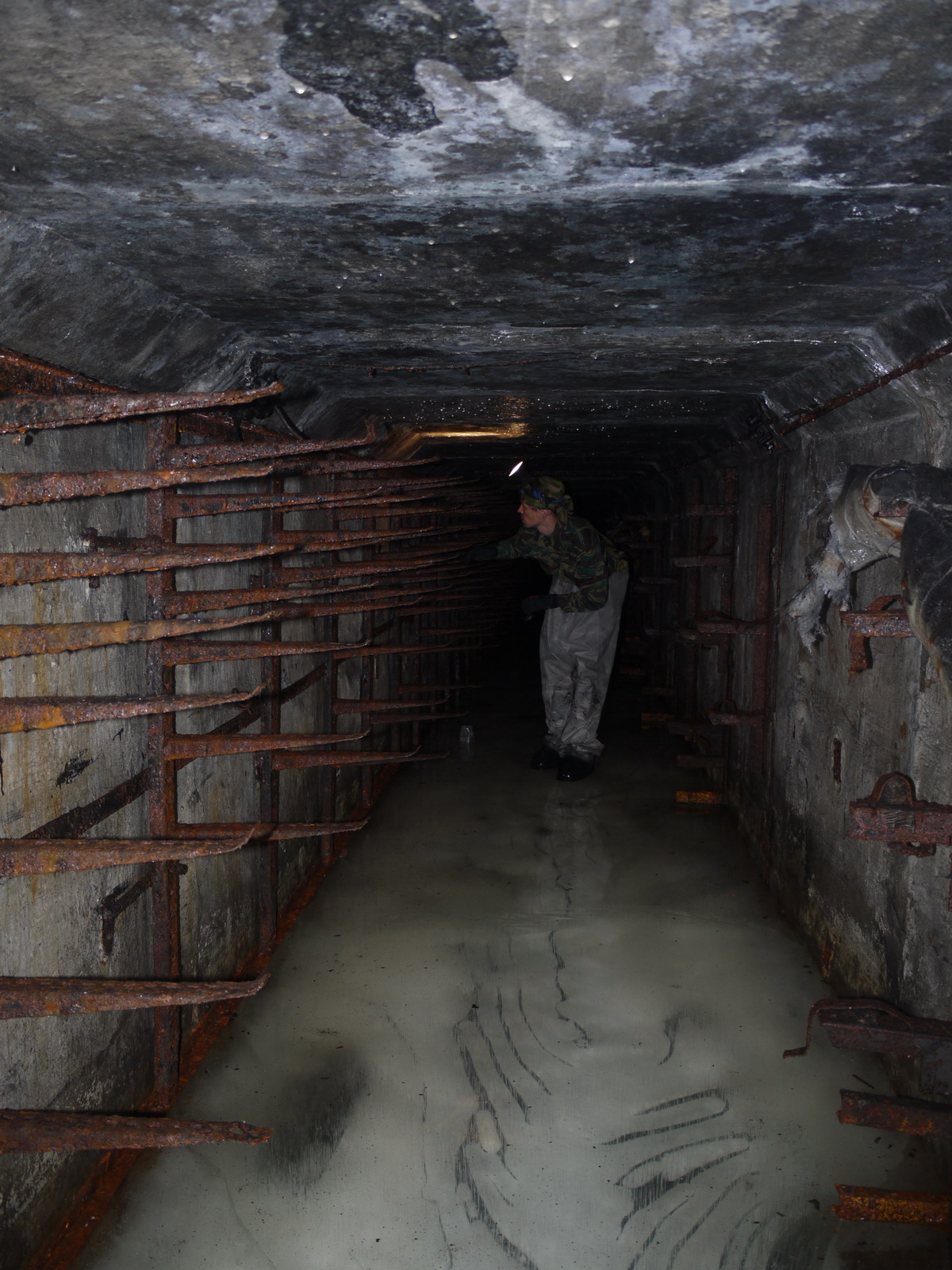

Но наши опасения о уровене воды не оправдались - почти везде её было буквально по щиколотку, под водой слой льда. Вот такой, с красивыми разводами и вмерзшими дверьми и механизмами.






Егор так проникся чудесами гляциологи, что на минуты замирал над изумительными видами ледяной глади. Кстати, лёд очень сколький - можно было просто отталкиваться руками от стен и скользить вперёд, а кто-то то даже подскользнулся, упал и смачные маты эхом разнеслись по коридорам...

Лишь в местах близких к поверхности\проломам в стенах лед уже растаял и плескалась вода.




Основных помещений не так уж и много - командный пункт, хозяйственный блок,
места хранения топлива, насосные, фильтровальная, диезльная, кондиционерная... Они делятся на два больших пространственно разделённых блока, соединённых техническими туннелями. Туннели длинные (самый длинные метров триста) они ветвятся, поднимаются вверх и вниз, выходят люками в вентшахтами на поверхность. Например так :)

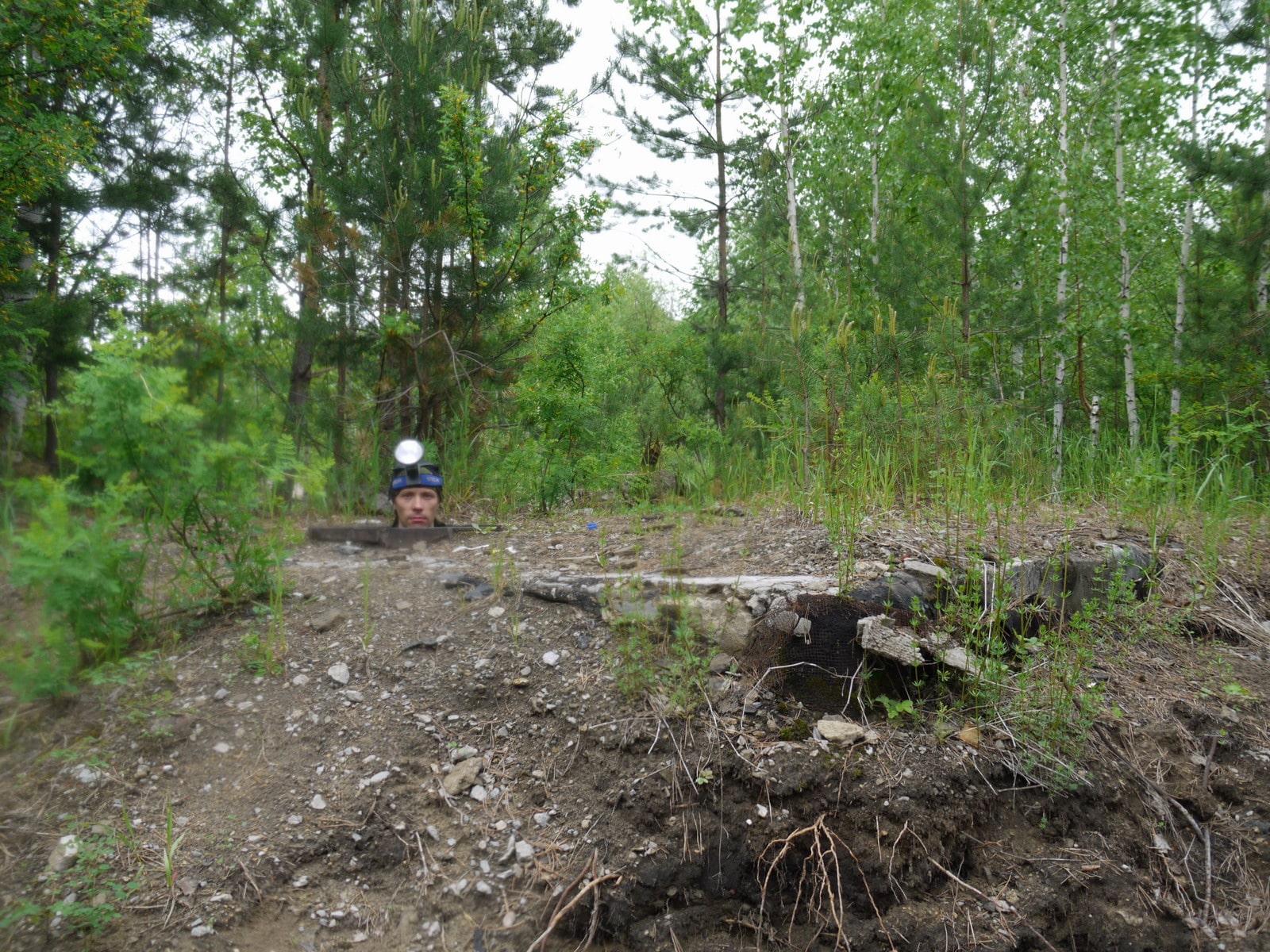

Один из таких выходов ведёт на территорию действующей соседней части - хороший способ солдатам бегать в самоволку :)

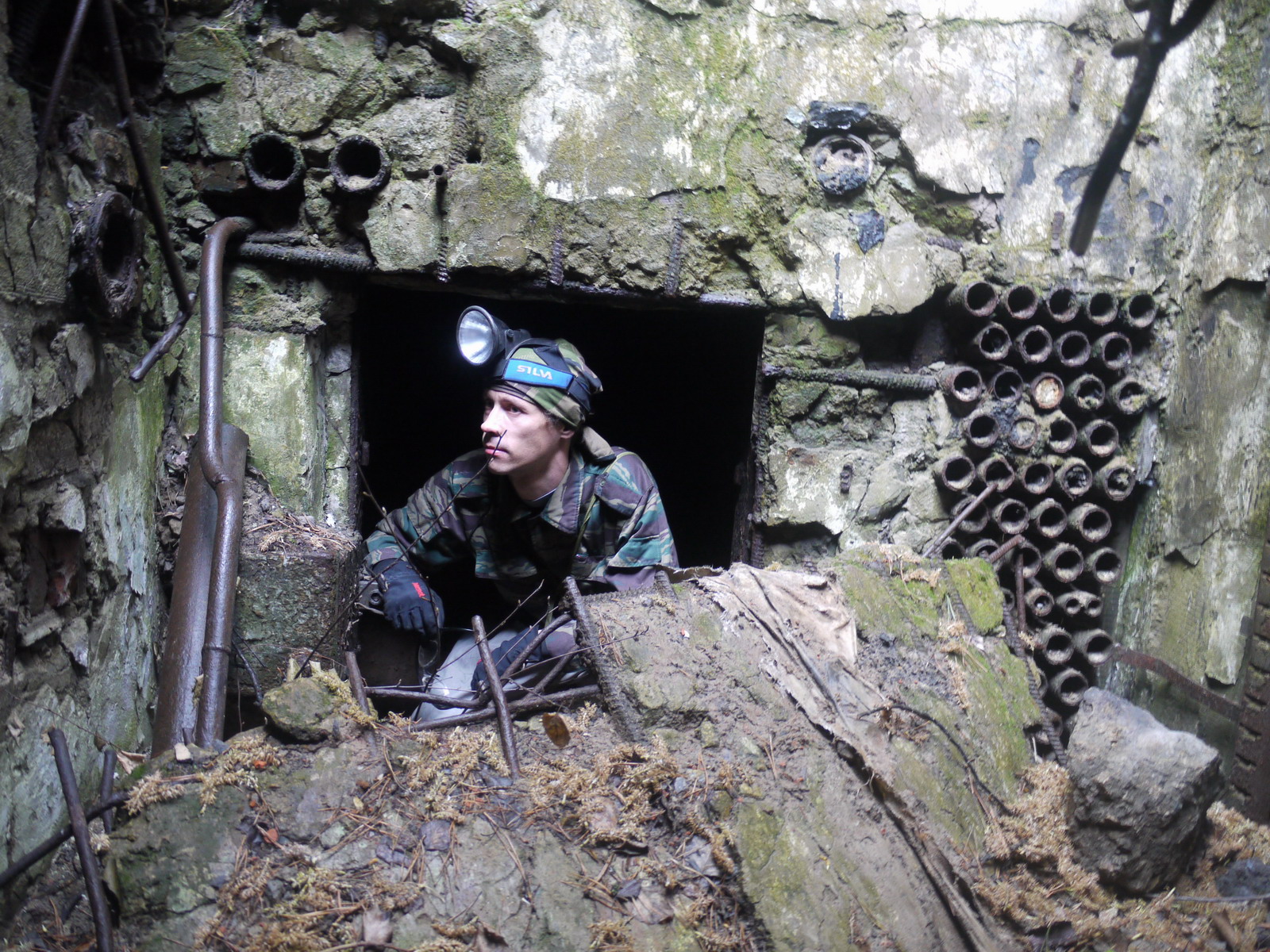

Или не люк, а просто пролом в стене от взрыва шахты. (отверстия справа это трубы для кабелей)

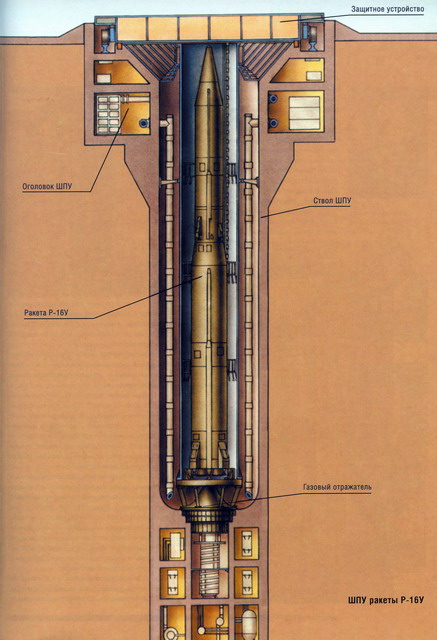

Взрыв разворотил многие помещения, примыкающие к шатхе - вот так это выглядело до взрыва. То, что в самом низу навсегда погребено под обломками...


Ну а мы изучали то, что осталось...

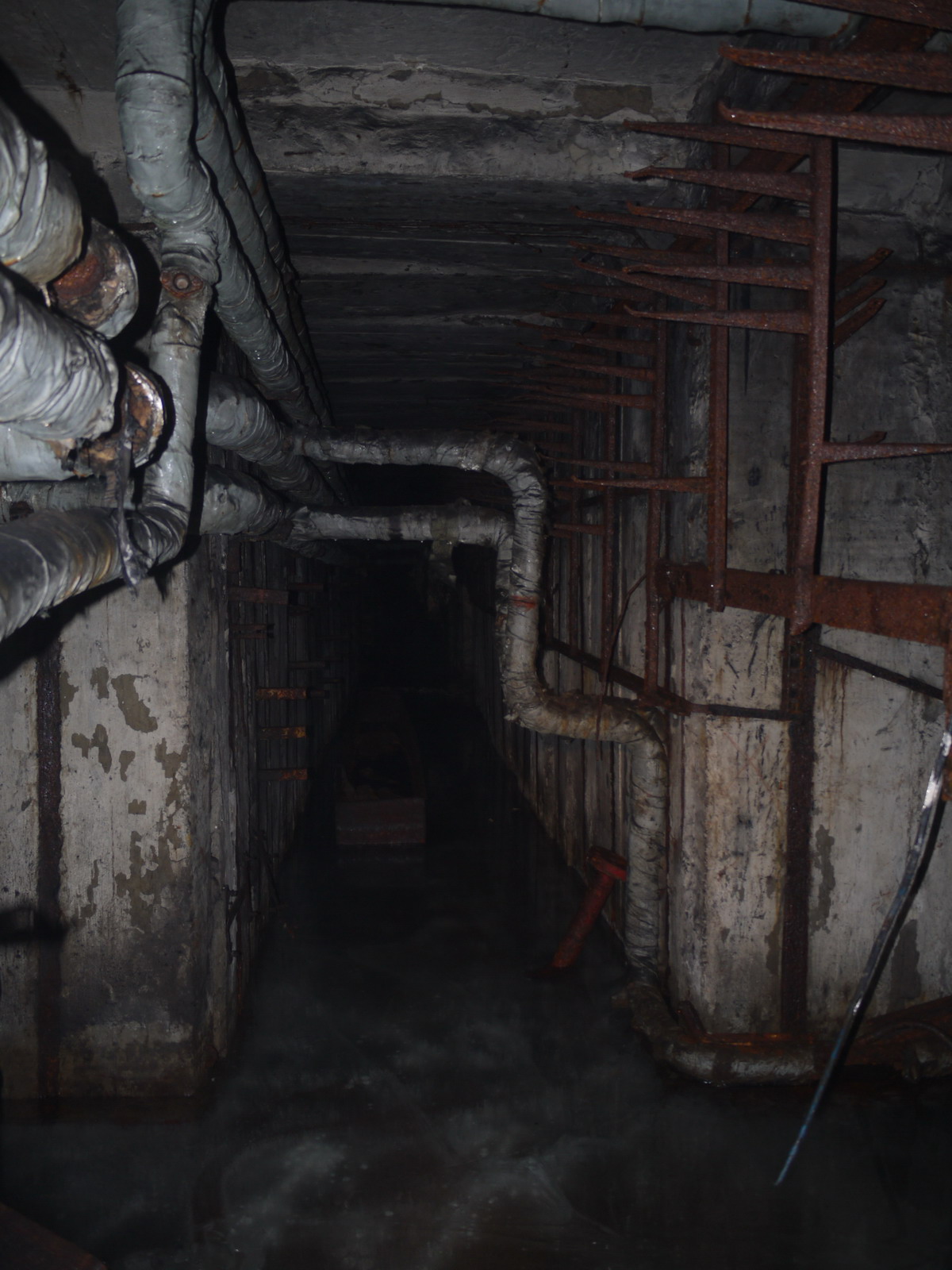

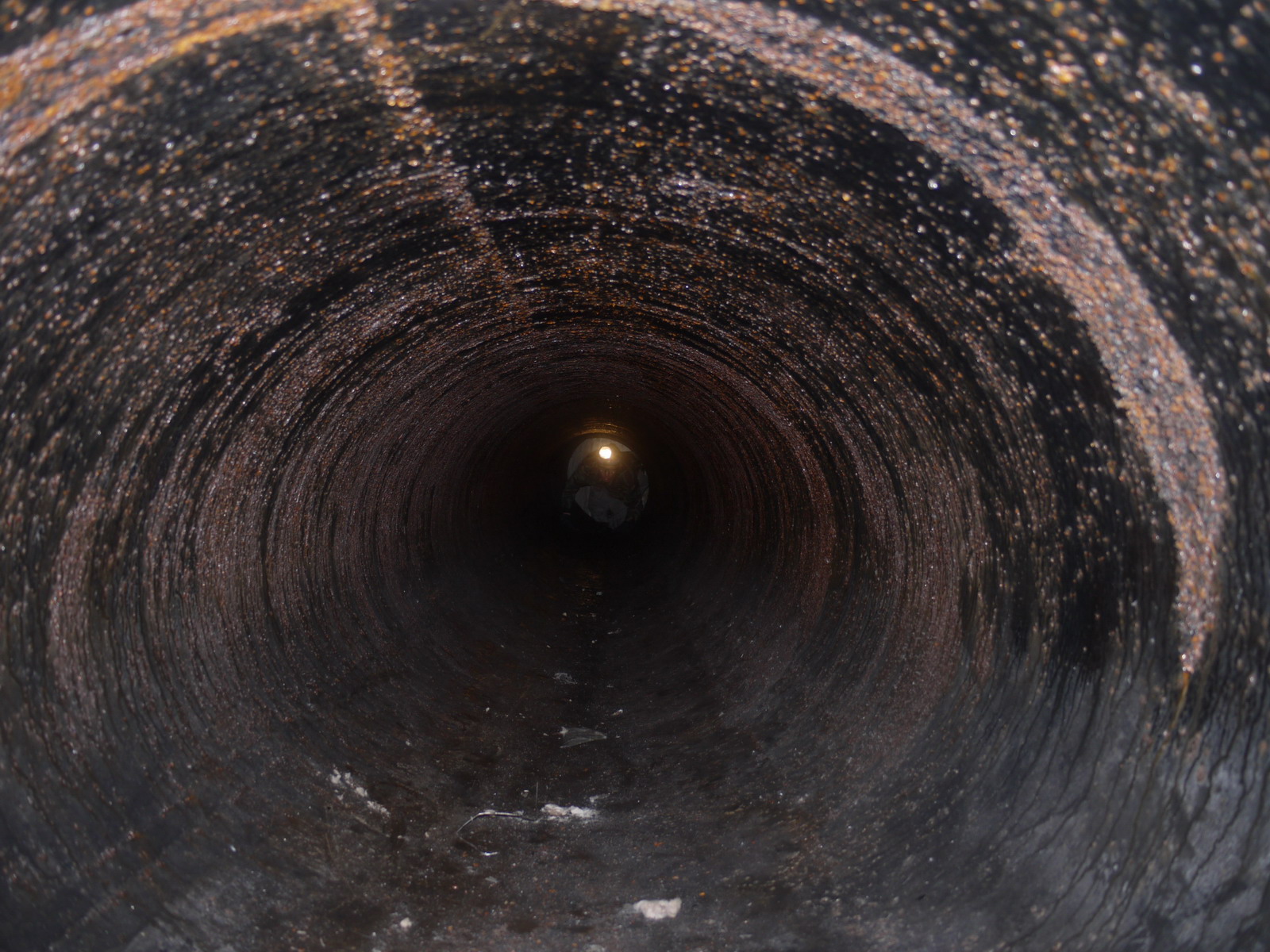

Повороты, развилки и перспективы






Не все туннели были "мокрыми"


А кое-где приходилось передвигаться ползком

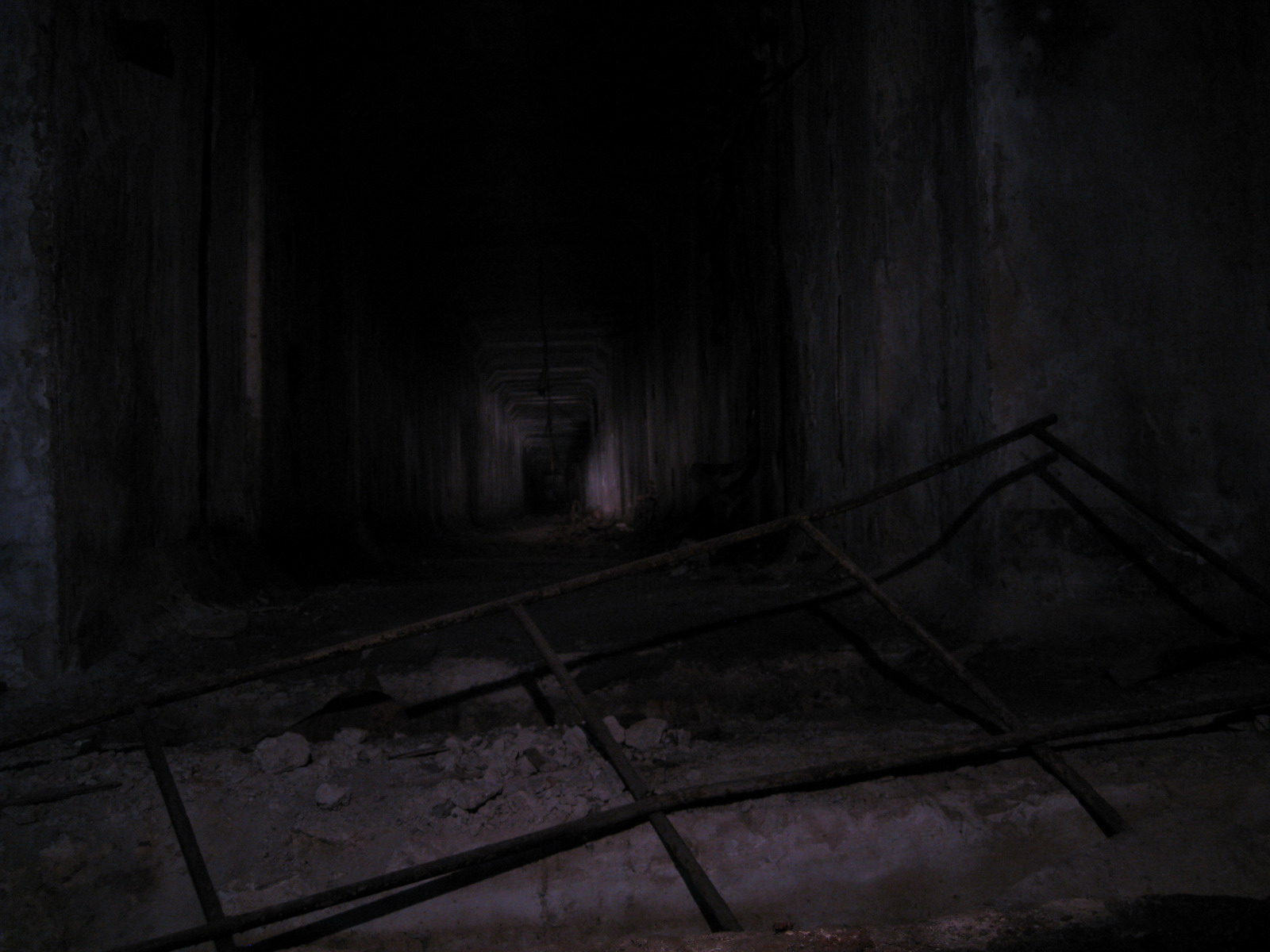

В тьме.


Девяносто девять процентов оборудования было демонтировано и вывезено, ещё в 80х, а когда шахты взорвали, охотники за металлами вырезали то, что осталось. Да и вода делала своё дело - стены в облупившейся краске, неокрашенный металл ржавый, трубы источены временем...

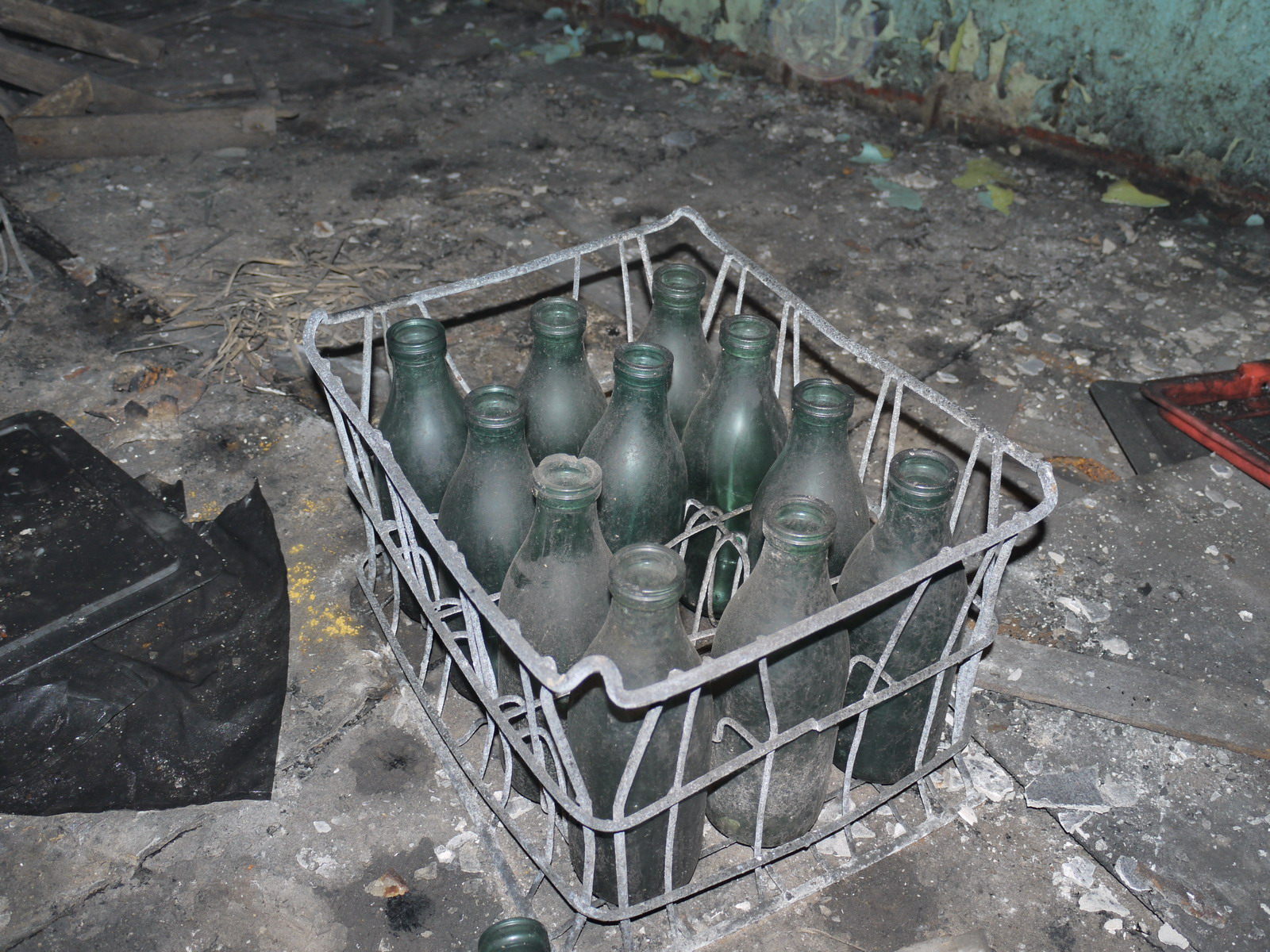

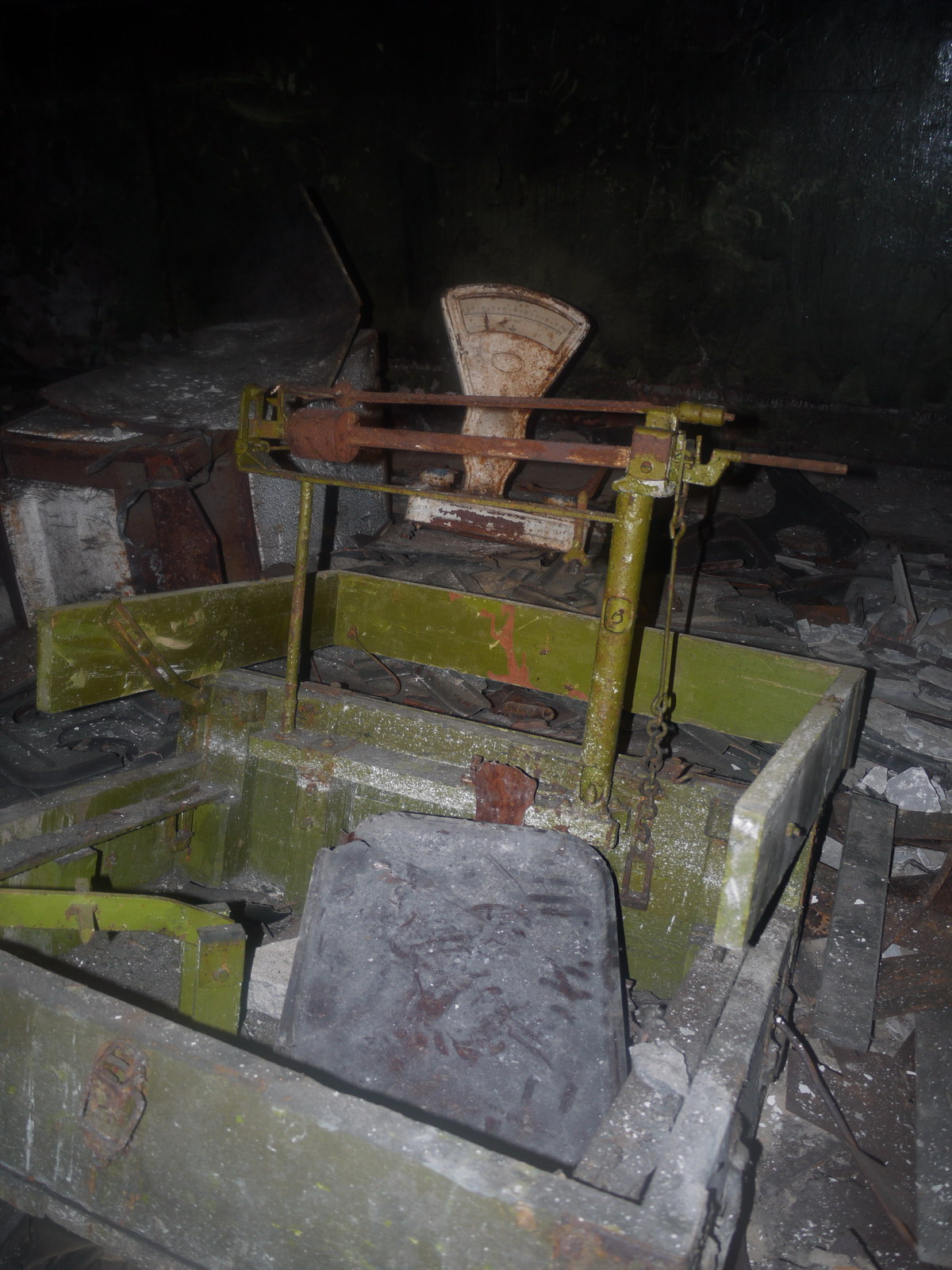

Но кое-что интересно попалось. Например весы в хоз. блоке и супер-раритет - бутылки из-под молока.

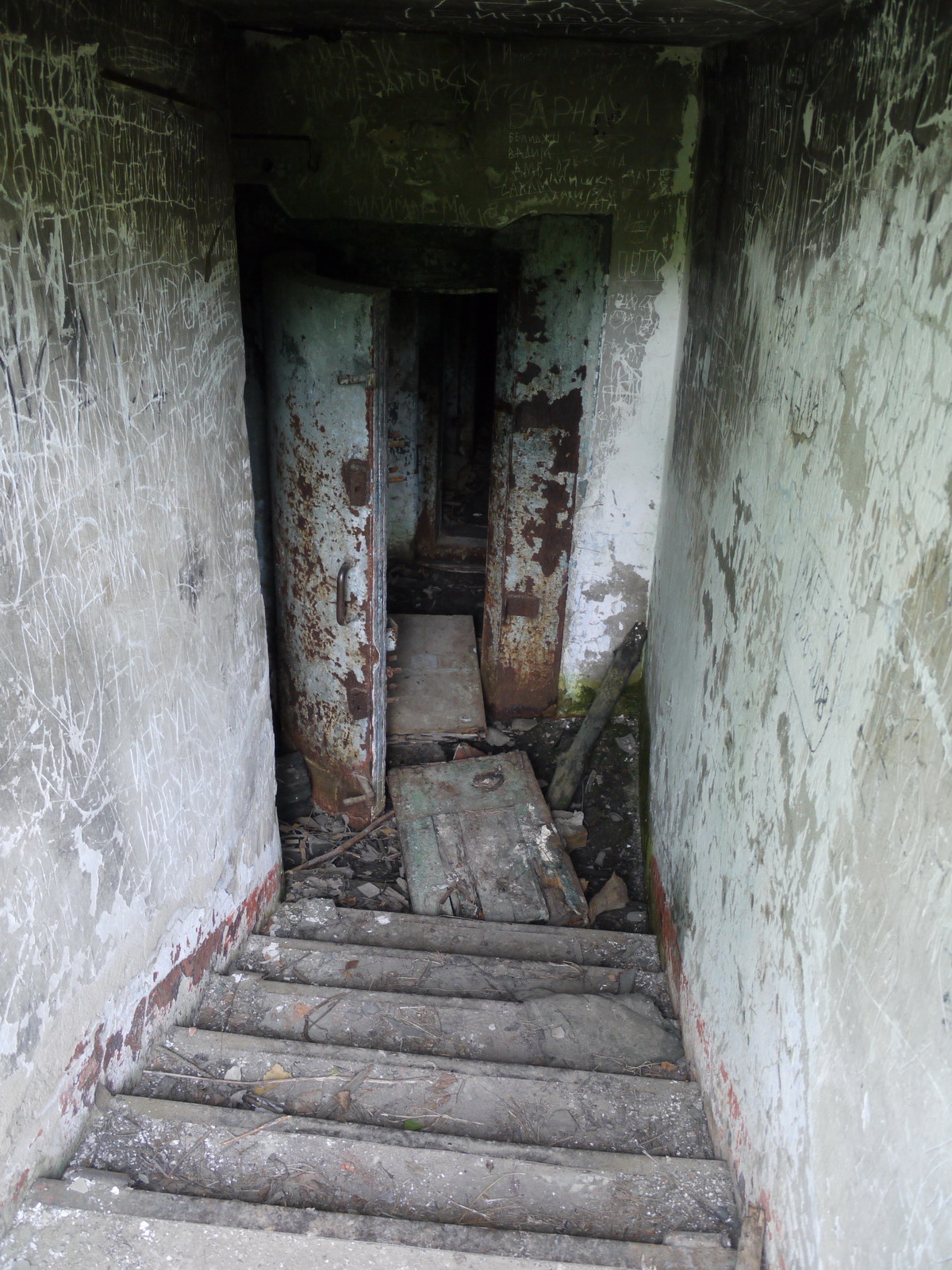

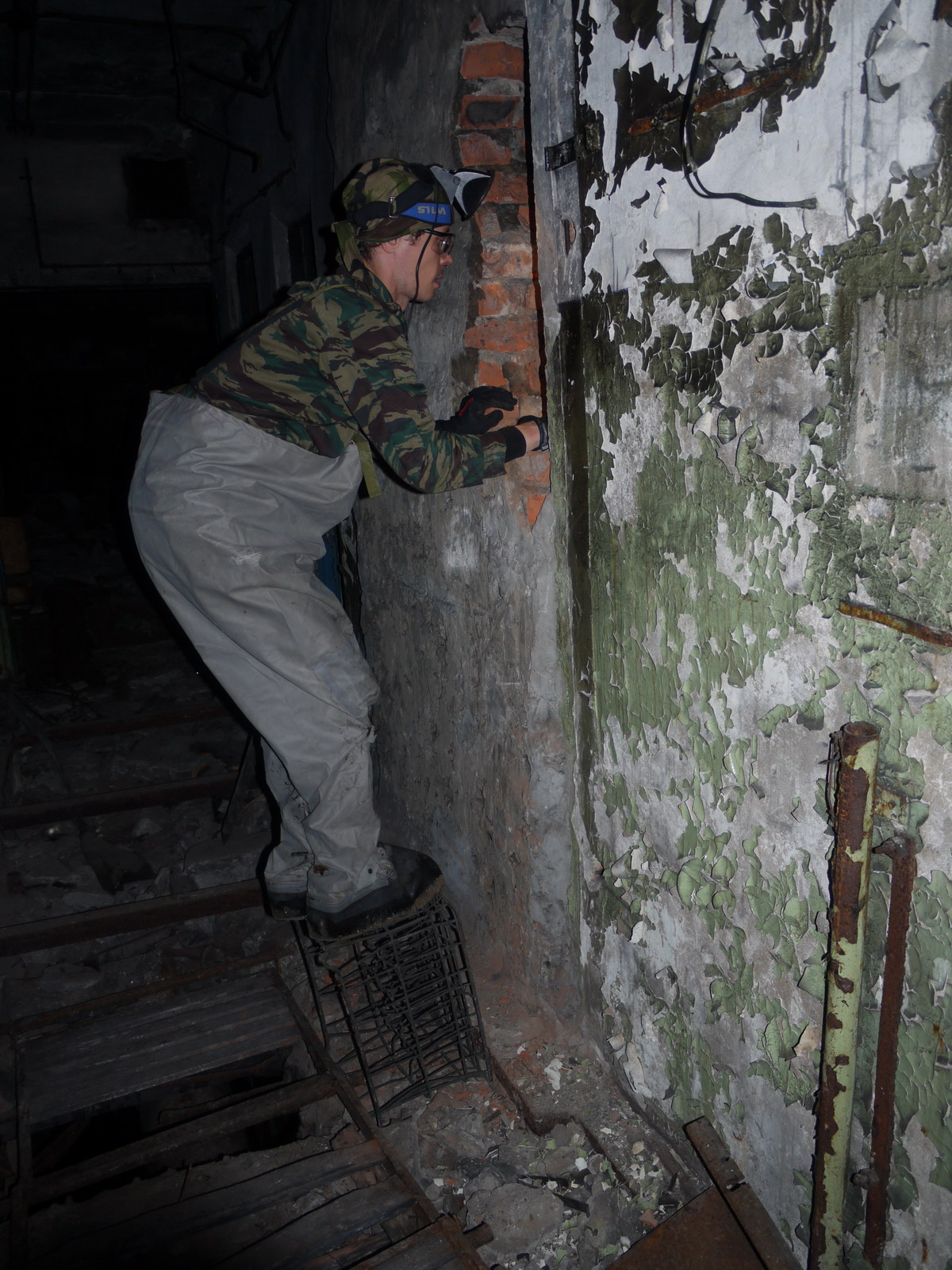

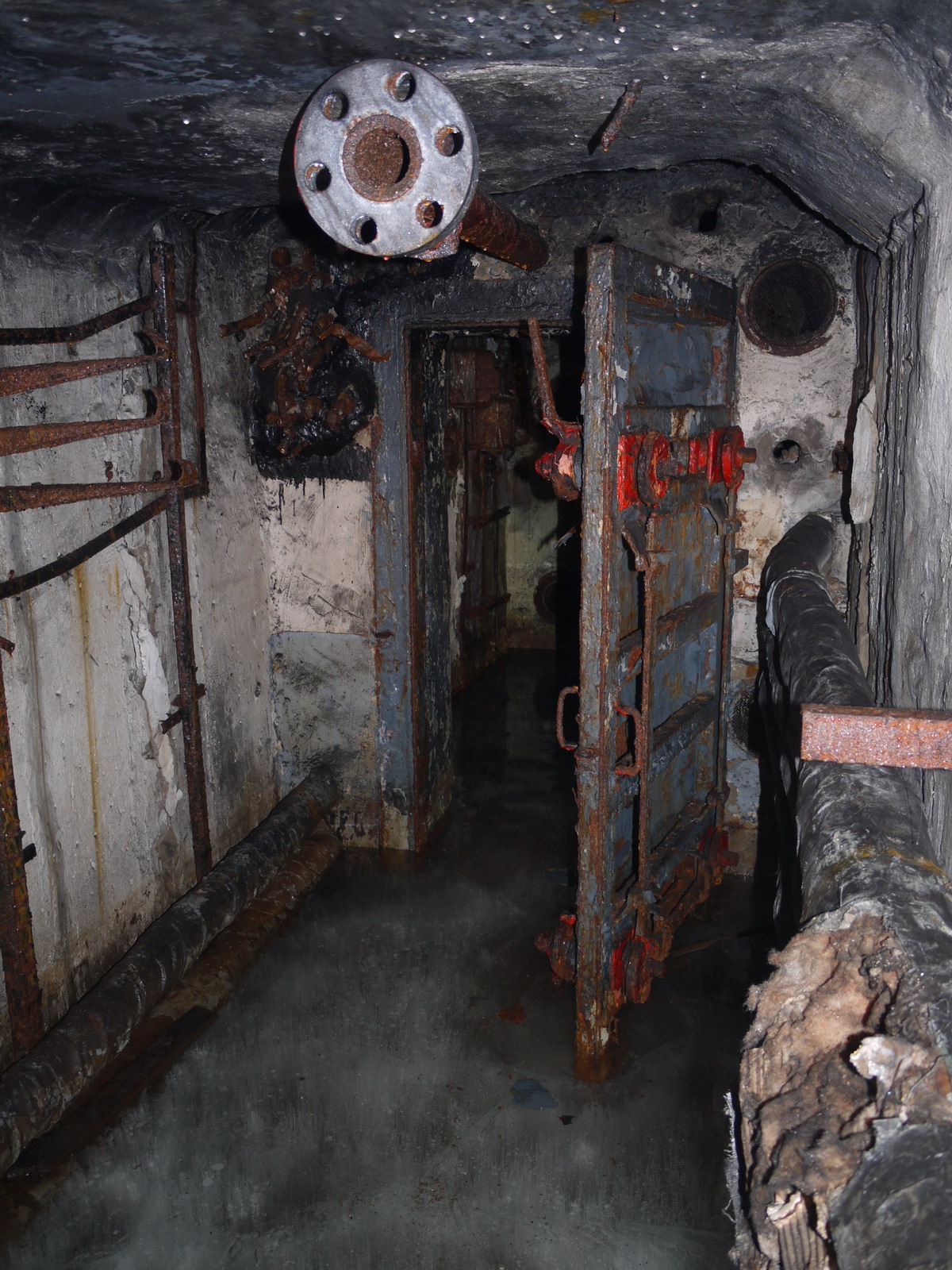

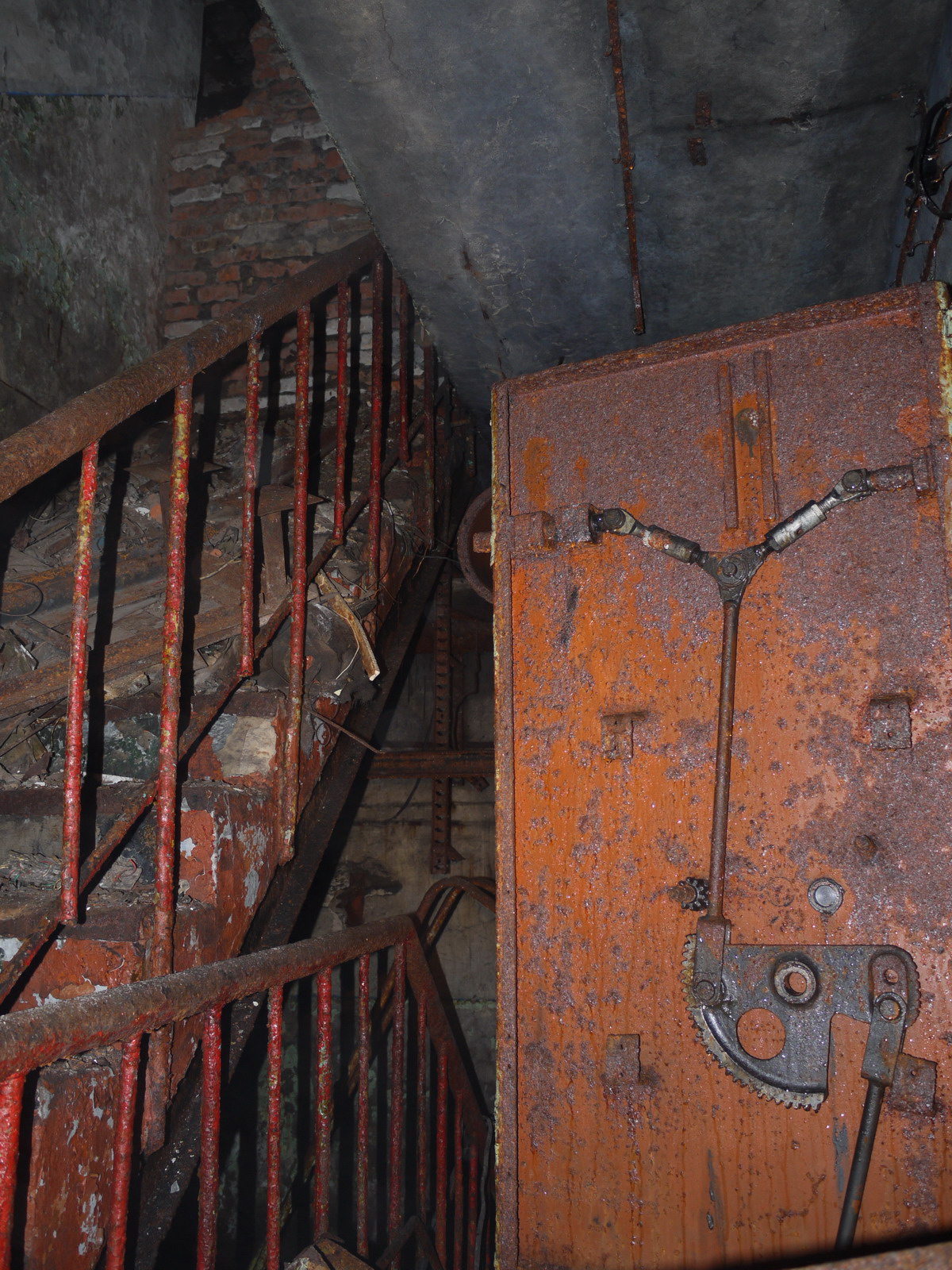

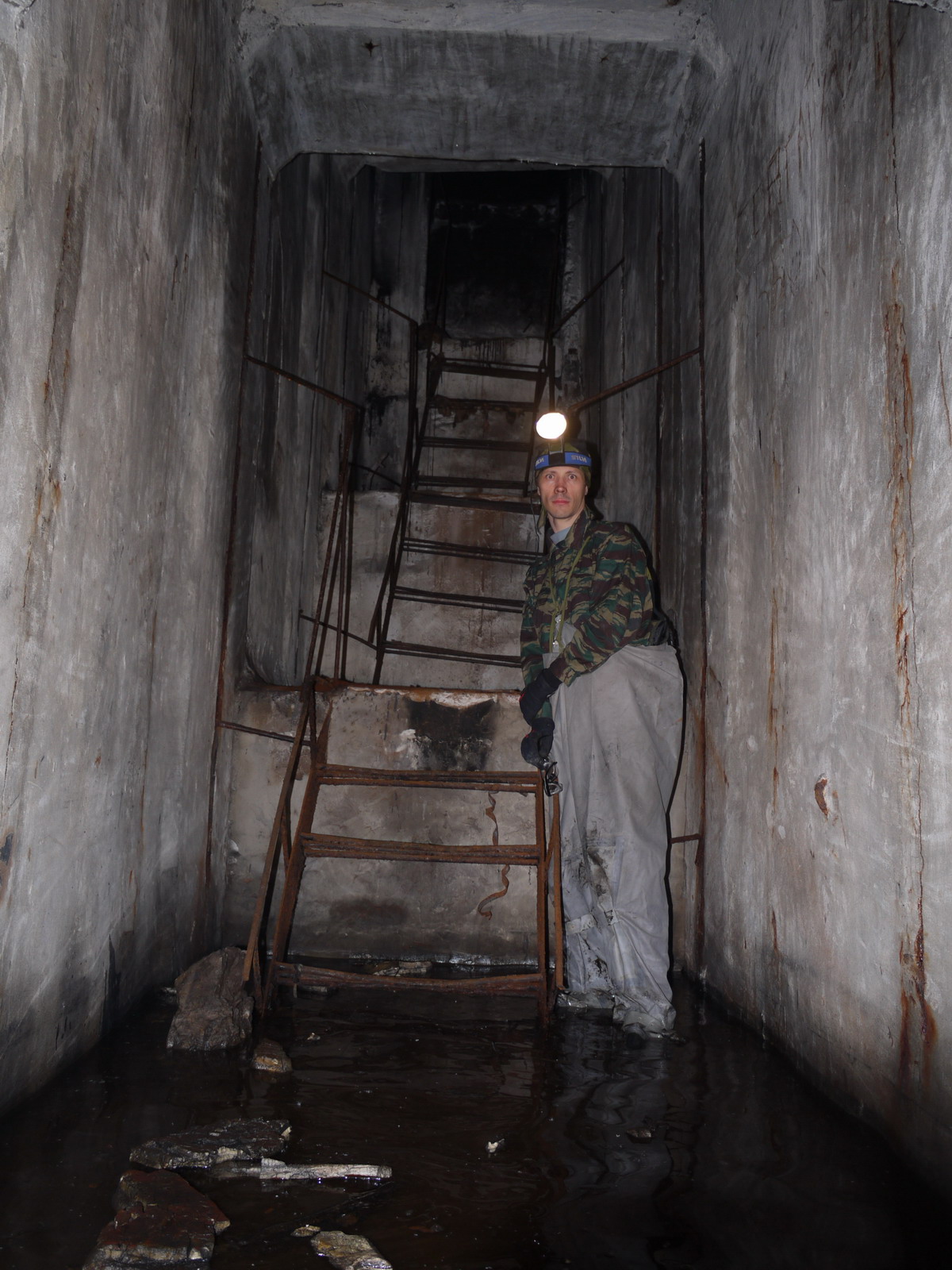

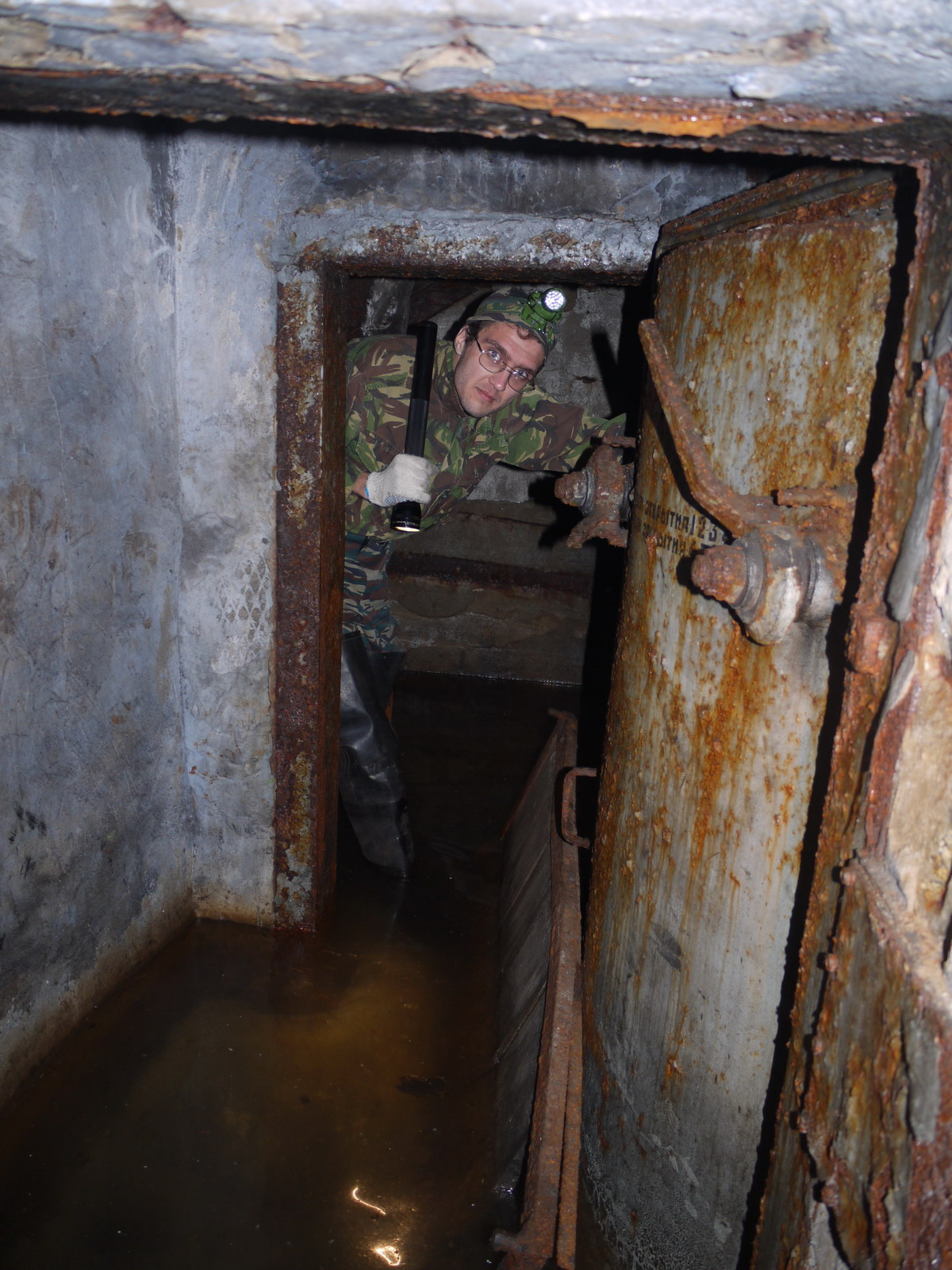

Лестница и герма. Кирпич вверху это забутовка проёма. Правда
в ней пробита дырка :)

Стены испестрены надписями - от бесчисленных дембельских разных лет и выписок из приказов,


до вполне серъёзных

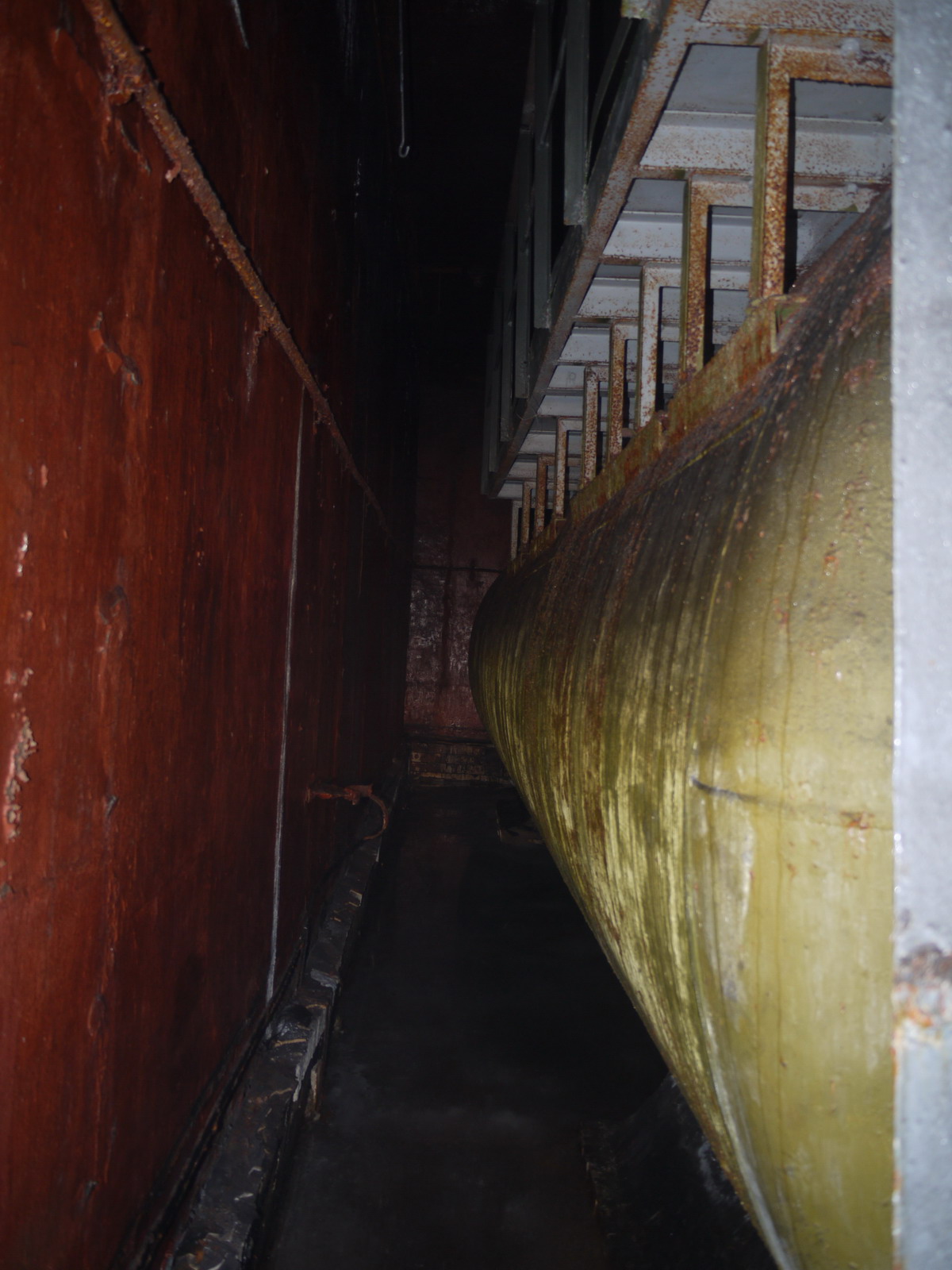

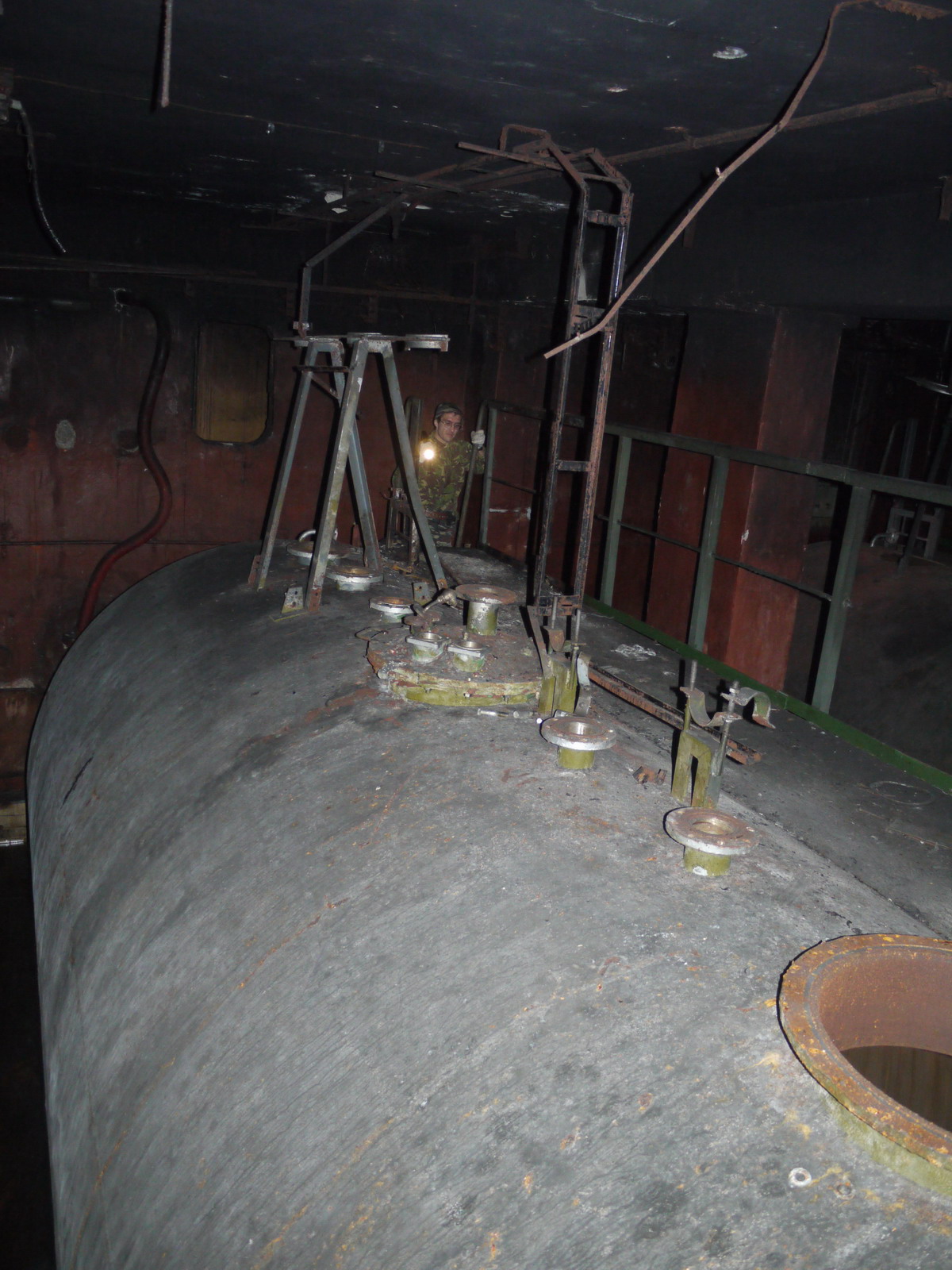

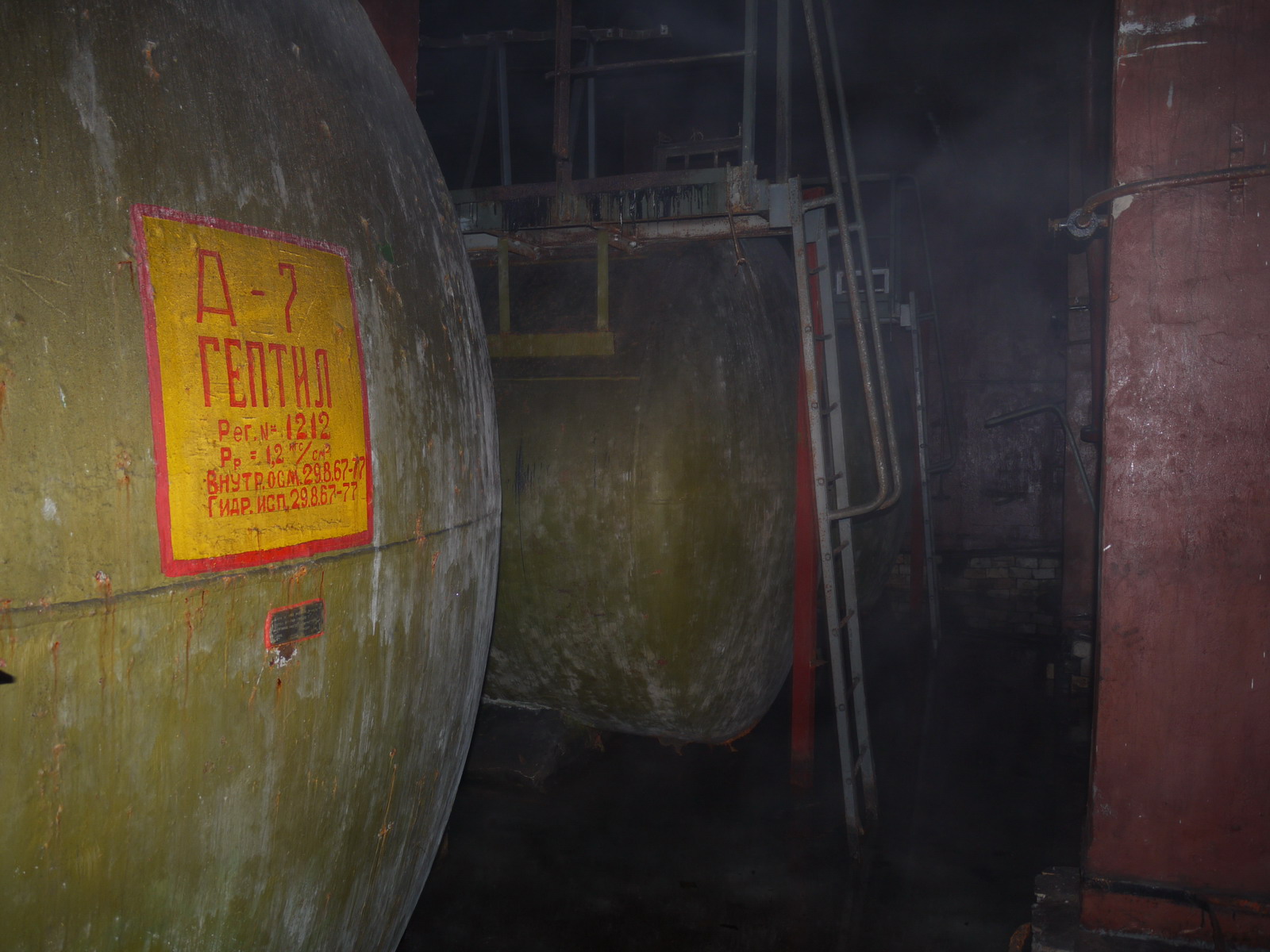

К каждой ШПУ (шахтная пусковая установка) относилось три большие бочки с гептилом. (полные или запасные). Не просто большие, а размером с хорошую железнодорожную цистерну - вот такие


В длину


В сравнении с человеком


За 30 лет гептил весь выветрился и можно было не пользоваться защитой.

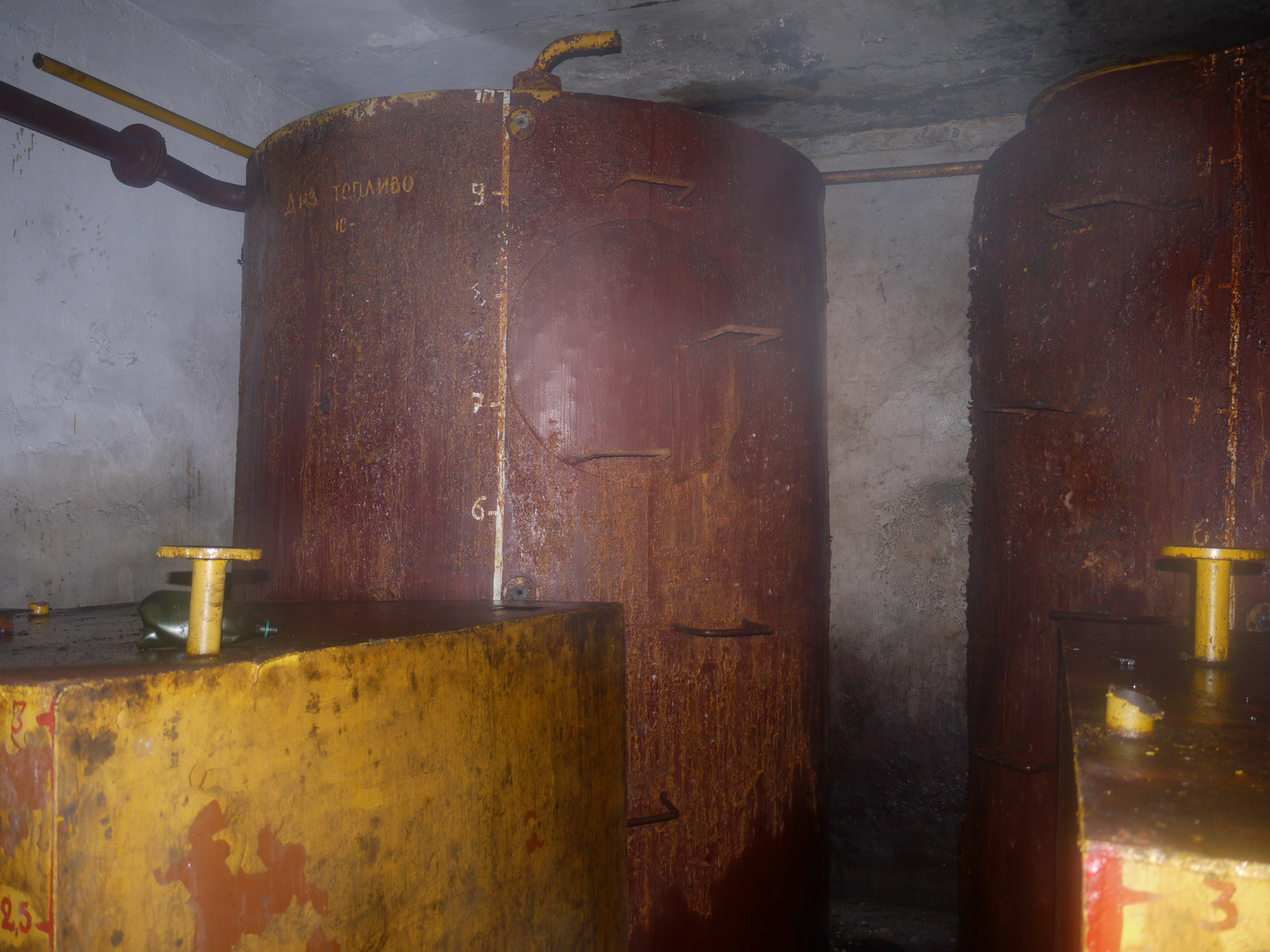

Были там бочки и поменьше. Например, с дизельным маслом


А ещё мы нашли два низа от костюма хим.защиты, причем один модного зелёного цвета, а не серый.

Пролазив под землёй пять часов, мы уезжали (уже великами до города) довольные - ведь наше путешествение ещё не окончено...

OlegXxl написал(а):
.......
такой вопрос возник: а если шахта не взорванная, то вода ж в неё поступает всё равно? её просто насосами откачивают? или это только после взрыва начинает вода поступать?
Нажмите для раскрытия...

Вода присутствует не только во взорваных шахтах.
Попадает она туда и сверху и через трещины в гидроизоляции шахты.
Если воду не откачивать - то без неё (воды) никак.....

С наилучшими пожеланиями,

Shigure написал(а):
вопросы такие:
1. Как строили бункер и тоннели - открытым или закрытым способом?
Просто над ними местами растут вполне высокие деревья...
Нажмите для раскрытия...
Открытым, имхо. Сами же пишете, в 1970х годах сняли с вооружения. за 40 лет огого какие деревья могут вырасти! а ведь до снятия с вооружения всё это добро ещё функционировало =)


Спасибо, отчет интересный. =) доводилось видать р-14 http://lana-sator.livejournal.com/78623.html http://lana-sator.livejournal.com/56164.html и р-9 http://lana-sator.livejournal.com/48578.html

Taran написал(а):
Если воду не откачивать - то без неё (воды) никак.....
Нажмите для раскрытия...

:) Право, оставьте! Вы же сами видели:



В ШПУ для обеспечения влажностного режима есть только силикагель. Если надо откачивать воду, то там будет вот так:



Это кстати равнозначно и для УР100НУТТХ


Shigure написал(а):
вопросы такие:
1. Как строили бункер и тоннели - открытым или закрытым способом?
Просто над ними местами растут вполне высокие деревья...

2. На схеме "шпу в разрезе" есть помещения под её "донышком" - в них был достут только через шахту или были внешние туннели?

3. Я видел схемы КП и ШРУ для ракет Р-12у (на английском, видимо из какой-то книги). Не подскажете что за книга или линк на аналогичную схему для Р-16у. Или может есть описание назначений комнат в каких-нить иных доступных источниках?

4. Кто изучал аналогичные ШПУ в других областях России - сколько уровней в КП (я насчитал три)?
Нажмите для раскрытия...

Место порадовало от души - очень неплохо сохранилось для такого объекта.
По вопросам:
1. Да, открытым. Это очень характерно для объектов 60-х годов разработки. Получалось дотаточно дёшево и вполне соответствовало требуемому уровню защищённости.
2. Только через ствол, для чего в нём имелся лифт.
4. Так и есть, а точнее - из два, просто тма всё так запутатно, что немудрено сбиться. Тоже характерно для тех лет.
Кстати, гептил в закрытом помещении может не выветриться и за 40 лет, если ёмкость не была нейтрализована.
А вода в шахте - вообще отдельная проблема. Действующая шахта может быть очень сильно обводнена, а взорванная 20 лет назад - стоять сухой.

спасибо за инфу про воду в шахтах, может пригодится когда...

вопрос к автору: вот у вас там лёд лежит, но вылазки я так понимаю свежие(о чём говорят фотки леса), это у вас за ночь там намерзает чтоли(если да, то какие ж у вас там температуры ночью)? или с зимы ещё не расстаяло?(ну это тоже для довольно южного человека шок, у нас лёд можно в декабре-январе увидеть и то редко :D)

OlegXxl написал(а):
спасибо за инфу про воду в шахтах, может пригодится когда...

вопрос к автору: вот у вас там лёд лежит, но вылазки я так понимаю свежие(о чём говорят фотки леса), это у вас за ночь там намерзает чтоли(если да, то какие ж у вас там температуры ночью)? или с зимы ещё не расстаяло?(ну это тоже для довольно южного человека шок, у нас лёд можно в декабре-январе увидеть и то редко :D)
Нажмите для раскрытия...

Лёд там не тает т.к. нет света (тепла) и глубоко. То есть он тает, но медленно. К концу лета стаивает полностью. Температуры у нас вполне обычные - вчера днём было +27, ночью градусов 19 было, неденю назад
+10 ночью где-то...

Envy написал(а):
:) Право, оставьте! Вы же сами видели:

.....
Нажмите для раскрытия...

Здесь ключевое слово "если воду не откачивать" :)
На приведённом фото кмк вода была откачана черметчиками. Неспроста там на дне газовый баллон.
Вот верно пишет коллега chink : вода - это отдельная история....

По моим домыслам брошеная шахта не может стоять сухой (ну, в средней полосе России по крайней мере....) - или дождевая вода пойдёт сверху, или грунтовая через трещины в шахте. Причём (опять-же по моим домыслам :) ), если вода грунтовая - то летом льда не будет. Если шахта герметичная и вода попадает сверху - то зимой замёрзнет, а за лето не успеет оттаять.

PS В КП Р-9 (пяток лестничных пролётов вниз) в июле (+25С на поверхности) слой льда 50...70см. и вода по щиколотку. Очень удобно было охлаждать пиво :)

С наилучшими пожеланиями,

Taran написал(а):
Здесь ключевое слово "если воду не откачивать" :)
На приведённом фото кмк вода была откачана черметчиками. Неспроста там на дне газовый баллон.
Вот верно пишет коллега chink : вода - это отдельная история....
Нажмите для раскрытия...

Вода там черметчиками не откачивалась, приямок затоплен дождями. Никаких следов затопления на стенках нет. Просто качество гидроизола хорошее.
а баллон они уронили когда резали. Туда вообще много чего роняли... металла внизу на метр накидано.

Если все еще не сомневаетесь, вспомните что нас разделяло полтора месяца вроде как... и шахта "сухая" оставалась ;-)

а так да, вода отдельная история, но с течами борятся, т.к. никакие водосборы и ручьи внизу недопустимы, температурно-влажностный режим для изделия все же не шутки.
При превышении влажности на пульте в КП сразу вспыхнет транспарант, и выезжает ремонтная бригада.

Envy написал(а):
При превышении влажности на пульте в КП сразу вспыхнет транспарант, и выезжает ремонтная бригада.
Нажмите для раскрытия...

Ну это если для РДТТ только :) РДТТ требователен к влажности, а "сотое" семейство благополучно дежурит с некоторым количеством воды на дне. И даже взлетает,несмотря на эту самую воду ;-)
