Гуляя по любимому бояну, ну в смысле объекту, решил зафотать сооружение весьма мутного предназначения

Сооружение изготовлено из бетона и сверху выглядит квадратным, при этом одна из диагоналей выпирает наружу.



Вид сверху - видна "диагональ". А также труба, идущая на край диагонали.



Одна из сторон была снабжена всевозможными дверками



Имеются также внутренние помещения непонятного предназначения



Внутри пусто



Ну и самое забавное - труба выходящаяя оголовками на края диаганали



Внутри пустая



Мне подумалось, что здесь исследовали возможность "дурить" звукометрическую аппаратуру, например, подрывая заряд ВВ внутри трубы на разном рассоянии от концов. Так ли это?

Это либо фотоприкол какой-то, либо для акустической разведки что-то. :) Звукометрическая станция для контрбатарейной артиллерийской разведки совершенно по другому выглядит и действует. Она фиксирует звуковые колебания не ВОЗДУХА, а ПОЧВЫ! Типовая схема, ещё 1 мировой, выглядела так. Звуковой датчик - сосуд, наполовину наполненный водой, закопанный наполовину же в землю, соединённый резиновой звукопроводящей трубкой с барометрическим самописцем. Во второй мировой схема принципиально не изменилась, только вместо трубок-мембранных самописцев стали применять микрофоны - электронные усилители - электромагнитные самописцы. Но всегда была ГРАФИЧЕСКАЯ регистрация звука, на слух ничего никогда не принималось. Ибо невозможно это - по ленте самописца можно очень точно отсчитать время прохождения звука. Ну и с воздуха звук не принимали - эхо, переотражения разные. Через почву почти абсолютно надёжно. :)

Это либо фотоприкол какой-то, либо для акустической разведки что-то. :) Звукометрическая станция для контрбатарейной артиллерийской разведки совершенно по другому выглядит и действует. Она фиксирует звуковые колебания не ВОЗДУХА, а ПОЧВЫ! Типовая схема, ещё 1 мировой, выглядела так. Звуковой датчик - сосуд, наполовину наполненный водой, закопанный наполовину же в землю, соединённый резиновой звукопроводящей трубкой с барометрическим самописцем. Во второй мировой схема принципиально не изменилась, только вместо трубок-мембранных самописцев стали применять микрофоны - электронные усилители - электромагнитные самописцы. Но всегда была ГРАФИЧЕСКАЯ регистрация звука, на слух ничего никогда не принималось. Ибо невозможно это - по ленте самописца можно очень точно отсчитать время прохождения звука. Ну и с воздуха звук не принимали - эхо, переотражения разные. Через почву почти абсолютно надёжно. :)
Во время ВОВ применялись звукоулавливатели как например этот:
http://www.artilleria.narod.ru/artiller324.gif

Первая фота это не прикол. Такой же агрегат только побольше служил для обнаружения самолётов(фото прилагается).

______
sergo_a, опередил)))


Вложения

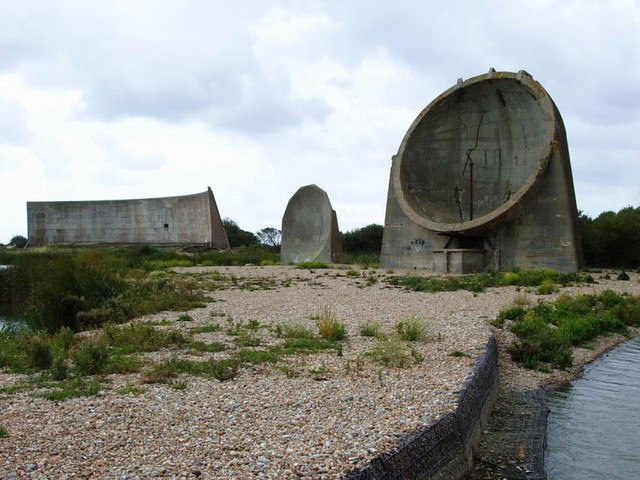

Аккустические зеркала =)

Но в случае автора, может этой фигнёй меряли силу ударной волны или эксперементировали с её разрезанием этим вот клином? Знать бы чем в/ч занималась В артиллерии не силён, тапками не бить, я связист =)

Последнее редактирование:
У немцев в ВОВ использовались передвижные звуколокационные станции.
Японцы тоже юзали нечто похожее, только выглядело по атмосфернее..
в стиле аниме, где изкоглазые покоряют космос на деревянных коробках :-D

Во время ВОВ применялись звукоулавливатели как например этот:
http://www.artilleria.narod.ru/artiller324.gif
Я удивлён безмерно... :-( Прочитать ТАКУЮ ПОТРЯСАЮЩУЮ книгу и не понять разницы между "звукоулавливателем" ПВО и "звукометрической станцией" наземной разведки?! :-E

Принципиально разные устройства и принципы фиксации информации. И назначения разные - определение "угла места цели" и "возвышения" при зенитной стрельбе и определение координат вражеской батареи при контрбатарейной борьбе. Кстати, "звукометрическая разведка" до сих пор окончательно не устарела, в отличие от "звукопеленгации" воздушных целей. Она очень активно применяется в "малых войнах", когда невозможно воспользоваться спутниковым наблюдением и целеуказанием. Ну и долго это. Противник свои огневые средства открыто не размещает, поэтому требуется время, для расшифровки спутниковых космоснимков и различения истинных и ложных позиций. А вот "звукометрия" соединённая с простейшим "ноутом", может выдавать данные для стрельбы "на подавление" практически моментально. :)
P.S. Книга действительно великолепная. Я уже пару лет ищу её "в бумаге", после того, как в сети увидел. :)

Ну и самое забавное - труба выходящаяя оголовками на края диаганали



Внутри пустая

Выхлоп от генератора/дымоход от печки. Дверки, кстати, это вентиляция. Само сооружение, похоже строилось в испытательных целях. СПУР?

Выхлоп от генератора/дымоход от печки. Дверки, кстати, это вентиляция. Само сооружение, похоже строилось в испытательных целях. СПУР?
Можить конечно и так, но две одинаквых трубы, выходящих на приливы диагоналей - это что, мода была такая? А за дверцами видны каналы, плавно заворачивающие под прямым углом внутрь бетона и (возможно) соедененные между собой. Не СУПР. Питер, Ржевский полигон...

2 Барон. Как устроена нынче (в начале 90-х) звукометрия то грунту немного представляю - писал диплом на тему "трехмерный гидрофон ускорения" :-X. Гидрофоны, они не только в воде плавають, и едущий грузовик или гусенечную машину на бездорожье за 15 км видеть можно без всякой стрельбы, (ну то есть стреляют потом, после получения целеуказаний) :cool:



И чем только в Красной Армии не занимались... Впрочем, эти "уши" вянут в сравнении с кривоствольными пулеметами и сбрасываемыми на парашютах одноместными броневыми ДОТами...

И чем только в Красной Армии не занимались... Впрочем, эти "уши" вянут в сравнении с кривоствольными пулеметами и сбрасываемыми на парашютах одноместными броневыми ДОТами...
Какая-такая Красная Армия?!! %-) На форму бойца посмотрел, а? :-D

А че форма? На личико посмотри - наш парень, из пролетариата! И вообще я думаю всё на оборот - МП3 плеер в кармане, сам слушает и других веселит!
Извиняюсь за флуд.
И всётаки что у него в кармане?

вообщето резиновые наушники(между рупорами и головой ) надуваются ртом... под конкретную черепную коробку :) там типа нипеля, в одну сторону дуется в другую только при нажатиии на клапан...

Я балбеско...Была там,а дверок не заметила=((
Тоже интересен смысл всего этого;-)

А че форма? На личико посмотри - наш парень, из пролетариата!
Они во всех странах тогда были из пролетариата. %-) По роже-то, как раз, больше на немца иль англичанина похож. Да, девайс подобный видел - для "поста подслушивания" ещё в Первую Мировую применялся. Это при окопной войне вынесенная впереди передовой линии своих позиций наблюдательная ячейка, соединённая с основной траншеей ходом сообщения. Оттуда слушали по ночам "активность противника". Ну где лопата звякнет, где оружие брякнет. :)

Ммм.. при взгляде на прямоугольные отверстия мысль исключительно про прямоугольный волновод...) А внутри стенки из какого материала?

Тарелки бетонные просто поражают) супер)

В "дверцах" раньше стояли триплексы. Имхо, в свое время был наблюдательный пост при стрельбах. По соседству вдоль стрельбища современных орудий стоят более простые версии НП.
