Что за девайсы в НУПе?

Тема в разделе "Учебка", создана пользователем dotmicro, 5 окт 2008.

  1. Хабар :)

    Похоже что-то связное.
    По фото не понятно какиго типа разъёмы, ВЧ или штырьковый.

    это чё, оно по размерам больше стула??

    Последнее редактирование: 5 окт 2008
  2. 1. Рама герметического люка.
    2. Усилители сигнала в кабеле.

  3. А еще в таких люках попадаются 110\220 Кв, так что при вскрытии может трахнуть )))

  4. Прально. Яндекс подсказал название "Линейный регенератор" (надо же так извратить слово repiter)

  5. Надо же так извратить слово repeater

  6. Ну, думаю, электромагистральные люки внутри выглядят таки немного по-другому. А вот дистанционное питание в НУПе вполне попасться может - а это до 900 В, а то и до 1.5 кВ (там ряд стандартных напряжений с шагом 150 В). Напряжение высокое, чтобы меньше оседало на длинных проводах линии.

  7. "реритэр" звучит нелаконично
    учи русский язык
    "Линейный регенератор" - сразу всё ясно

  8. Необслуживаемый Регенерационный Пункт. Такие же конструкции можно встретить в обычный ГТСных колодцах. Представляют из себя зелёные ящики размером примерно 40Х40 см, герметично закрытые четырьмя или шестью болтами. В этом НУПе по ходу дела заменили морально устаревшее оборудование на то, что на фотке. Ценность этого усилка нулевая, а вред от разрушения велик. Можно оставить людей без междугородней связи.

  9. Ага, на дроссель-трансформаторы с ж\д похожи
    + во многих пневмоеонтроль герметичности (на открытие)

  10. Абсолютно верно. Если девайс рабочий - через 15 минут монтёры будут сурово рвать анал негодяю.

  11. Нуп.. необслуживаемый усилительный пункт...
    имеет 2 датчика вскрытия... 1 на двери, 2 на люке... есть сигнализация понижения давления в контейнере...
    Когда выезжают дяди вопрос интересный :) у нас было 30мин ночью- в выходной день... выезжает дежурный монтер+ менты встречаются на месте...

    то что находитя на фото 2 просто линейные трансы, чешского или ГДРовского оборудования, я такое видел последний раз года 4-5ть тому назад, с них же снимается напряжение ДП (дистанционное питание)... что стоит рядом круглые "бачки" не знаю.. неразу такого не видел... вполне вероятно и регенераторы :)убрали старую систему, поставили новые регенераторы... но прикрутили нормально- разъемы даже заделали...

    на стенке должны висеть стативы с самими усилителями... кабеля туда идут справа..


  12. Кроме шкафчика, который видно справа там была полочка с разъемами (кросс?) и все... Непонятно, почему все это открыто. На люке сигнализации не заметил, он тоже был откинут)

  13. насчет стоек... демонтировали...
    сигналка на люке ломается часто, если нет штатной лестницы то обычно через nное количество лазок убивается лесницей...

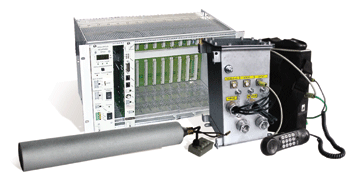

  14. Пример такого бачка (слева-внизу, лежит на боку):
    [​IMG]
    Но это не оно, вроде: ручка другая, и, насколько я помню, у того, что на фото из каталога, кабели выводятся сверху через гермовводы, а тут - через какую-то крышку со щёлью. По крайней мере, штатно в комплекте у нашего такой крышки нет.

    Нашёл, что наша "торпеда" разрабатывалась как конструктивная замена регенераторов системы К-300. Фоток самой К-300 не нашёл, может, это оно и есть.

    Последнее редактирование: 7 окт 2008
