Трианг - что это за объект?

Тема в разделе "Учебка", создана пользователем ghost69, 20 мар 2010.

  1. Друзья, давно хотел обратиться, помогите опознать объект. Много лет хожу мимо него, и у кого не спрашивал - никто не знает что это такое.

    [​IMG] [​IMG]

    Метра два в высоту, находится у станции Полушкино (бородинское направление), местные утверждают что недалеко, в двух километрах когда-то находился ещё один, такой же. Внизу, под треногой, в землю врыт железный цилиндр с полустёртой надписью ТРИАНГ - последние три буквы не видно, они могут оказаться другими. Меня интересует его название и предназначение, для чего он мог использоваться?

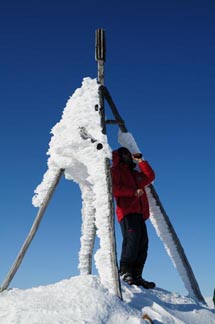

  2. триангуляционная вышка
    где их только не ставят...

    [​IMG]

  3. еще один вопрос, возможно глупый:
    Для чего нужен цилиндр с полосками наверху ? Он имеет какое-либо прикладное значение , или просто кто то давным давно решил что должна стоять наверху именно такая хрень и ничто иное - не шар, не штырь, не просто кусок трубы, а именно такая конструкция ?

  4. когда координируются другие пункты по этим цилиндрам наводятся.

  5. То есть это просто ориентир и ничего больше?

  6. Ivan Stone

    Ivan Stone Moderator Команда форума

    это геодезическая метка имеющая точные координаты

  7. -la

    -la

    а под каждым, или....
    якорь закопан.

  8. да. цилиндр это только ориентир. а точные координаты имеет железный пятачок в земле под ним.собсно цилиндр точно над ним (в идеале). Бывают такие же пирамидки и без цилиндров. и деревянные тоже встречаются))

  9. А ребристый цилиндр, может, потому, что ни с какой точки наблюдения бликовать не будет и на него навестись будет легко?

  10. ну иногда лучше бы он бликовал) а то искать ржавый цилиндр в густой листве... не алё ни разу)))
    и основное наведение не на цилиндр а на отражатель, который ставят на железную блямбочку с надписью))

  11. А я отдыхал (типа поход, дикарями и всетакое) два раза в Полушкино. Там Москва-река чистая, крутой навесной мост, лес и всётакое. Рекомендую :)

  12. а это к чему?

  13. вообще ни к чему. на самом деле я хотел задать вопрос о том, где конкретно там стоит эта штука, но забыл и пустился в воспоминания :)

  14. ))) да их просто дофига на просторах нашей родины.....

  15. Что за гон?

    1.Цилиндр называется барабаном.
    2.Система создавалась под пользование высокоточными теодолитами и гиротеодолитами, а сейчас миром правят ЖПС и тахеометры.
    3.Отражатели на ПЗ (блямбочку) уже давно никто не ставит, кому надо уже получили в ФСБ лицензию на высокоточный ЖПС и делают себе сеть сами. Соответственно ставится штатив с ЖПС приемником.

    Сидим и вкуриваем, что такое триангуляция и трилатерация.
    [​IMG]


  16. гы. ты тоже не особо то гони. какбы все жпс высоко точные лицензируются, а для лицензии на них нужна сч:-X, если мне память не изменяет.и потом, простите в какой системе координат они тебе будут выдавть? в мировой? в нашей стране её не пользуют как я помню.
    да и стоя эти самые джыпысы столько, что далеко не каждая фирма способна себе позволить.

    а. ещё. нахер кому нужна твоя местная ск? есть уже готовый ск.

  17. Длина стороны в триангуляции 1 разряда - 5км., у 2 разряда - 3 км. И это по лесам и болотам, вне прямой видимости ( для этого и пирамиды с барабанами для наведения, которые кстати наблюдали в основном в ночное время, подсвечивая)
    Куда ты там вешку ставить, и где вставать чтобы видеть 2-3 знака одновременно, собрался?
    По ск,видимо вообще не в теме, в СССР триангуляцией была покрыта большая часть страны, от нее делали сгущение (полигонометрию) в местных системах, т.е. высота - абсолютная, координаты - либо местные либо общесоветские.
    Отнаблюдать и уравнять треугольник в ЖПСе гораздо проще, чем натурным способом, и отвязаться от него потом, переведя общемировые координаты в любую понравившуюся систему при помощи нехитрых програмок...

    З.Ы. ты думаешь в тайге есть местная система (наверное таежная)? гы...

  18. местная система, система разворачиваемая непосредственно при съёмке. а "обще советские координаты" имели несколько вариаций. пирамиды использовались, там где видимость была(как минимум на тот момент), в лесах использовались сигналы различной высоты, которые обеспечивали обзор на другие сигналы....(в связи с чем происходило много всякого шапито...):)

  19. Впервые слышу, чтобы малофазный визирный цилиндр Шишкина назывался барабаном.
    При ночных наблюдениях не цилиндр подсвечивали а устанавливали фонари и наблюдали непосредственно на них.
    Цилиндр имеет такую форму именно для наблюдения в солнечную погоду. Дело в потом, что при односторонней подсветке одна сторона круглого предмета будет ярко засвечена и терятся а другая будет в тени, которая и будет воспрниматься за сам объект. В результате при наводке Вы будете иметь систематическую ошибку - сдвиг на теневую сторону. Это, кстати, в солнечный день может наблюдать каждый. А при радиально расположенных пластинках каждая пластинка образовывает свою тень которые при визировании с большого расстояния сольются в одну без сдвигов.
    Для привязки геодезических работ более низкого класса (полигонометрии) на некотором удалении от пирамиды закреплялись точки - ориентирные пункты.
    Про GPS. "Мировую" (видимо, имелась ввиду WGS-84) СК можно "посадить" на местную "отстояв" два пункта с известными координатами в местной системе (например те же пирамидки). При наличии "ключей" переход от WGS-84 к "общесоветской" СК-42 или СК-63 вообще однозначен.

  20. Исчерпывающий ответ. Спасибо.
