Топосъемщикам

Тема в разделе "Навигация и Картография", создана пользователем Алексей Г., 4 май 2008.

  1. Увлеченным поверхностной и подземной топосъемкой хорошо знаком уже ставший знаменитым тандем Suunto - Компас и клинометр в одном компактном алюминиевом корпусе. Многих отпугивала цена. В разное время она колебалась от 4000 до 9000руб.
    Не так давно в продажу поступила серия приборов Suunto гораздо более дешевых и, как следствие, более доступных. В чем особенность? Во-первых прибор разнесен на собственно компас и клинометр. Т.е. для съемки гориз.горных вырботок, где с углами не приходится работать часто - достаточно приобрести просто буссоль Suunto KB-20/360
    Основные характеристики:
    Градуировка на градусы Цена деления - 0,5 гр.
    Ось диска-стрелки установлена на камне из сапфира, что обеспечивает повышенную надежность и легкость вращения. Диск со шкалой находится в герметичном прозрачном корпусе, заполненном специальной морозостойкой жидкостью, обеспечивающей плавное движение и быструю, стабилизацию диска.

    Точность составляет 1/2°, шкала 0-360° с обратным масштабированием.
    настраиваемая оптика держится на воде Вес 40 грамм.
    Стоимость от 1700 до 2000руб.
    Прибор испытан в работе.

    [​IMG]

    Продаются в магазинах торгующих оборудованием для лесной таксации. Например ЗДЕСЬ

  2. Ivan Stone

    Ivan Stone Moderator Команда форума

    Ответ: Топосъемщикам

    Предусмотрен ли в этой модели блокиратор "стрелки". Чтоб не надо было одновременно метится и смотрель в глазок?

  3. Ответ: Топосъемщикам

    Нет(и в других моделях насколько помню тоже не имеется), но он здесь и нетребуется. Визирование одновременное - не нужно отдельно смотреть на прицел и на шкалу, все видится сразу с расстояния 3-5см. Это ведь очень удобно и работе только способствует. Диск стабильный - устанавливается очень быстро, считывается легко. Под разное зрение можно покрутить-установить окуляр.
    )))
    на диске сразу две шкалы - прямая и обратная. То что видно на снимке - это для "быстрого" ориентирования в пространстве и для отметки какую именно шкалу читать в окуляре.
    ГК на порядок уступает в удобстве и точности съемки.

    Последнее редактирование: 6 май 2008
  4. Ответ: Топосъемщикам

    "Блокиратором" называется АРРЕТИР.
    Это я так, к сведению............. Мож, пригодицца........

    Последнее редактирование: 10 май 2008
  5. Не так давно в продаже появились более дешевые варианты известного сунтовского тандема, стоимостью от 80$.

    Чудо в азиатском стиле :)
    [​IMG]

    Клоны тандема с разнесенными по сторонам глазками.
    [​IMG]

    http://www.nysretail.com/af1-compassinclinometer-site-survey-tool-p-36.html

    [​IMG]

    http://www.a1components.com/itemdisplayn.aspx?item=12119

    Удешевление приборов начинает потихоньку ознаменовать приход цифровой эры. В сентябрьской экспедиции нами тестировался цифровой девайс, одновременно мерящий с высокой точностью угол и азимут. Умельцы-европейцы уже давно модернизируя известный прибор Leica Disto A3, получают одним нажатием клавиши все три пункта данных.

    На снимке т.н. Leica Disto Х по блютусу скидывающий данные сразу на наладонник/смартфон

    [​IMG]

    Подробности: http://paperless.bheeb.ch/

  6. Вот, кстати, очень интересуюсь данной темой.
    Пользуется ли кто-нибудь сейчас какими электронными приборами для топы?
    Я хотела прикупить такой прибор как DUCI 2, но автор его исчез из поля зрения и видимо надолго.
    DistoX, конечно, прекрасен большинство спеликов пользуются именно им, но его цена как-то сильно неподъемна. Сназала баксов 300-350 за сам Disto а потом еще и купить плату для переделки в DistoX - еще баксов 200... Очень как-то это не по карману получается для нашего клуба.
    Есть еще SAP. Но опять таки - 270фунтов и по функциям сильно уступает DistoX (нет дальномера).

    Появилась даже идея попробовать что-нить сварганить на основе телефонов с андроидом (тех у которых есть компас и акселерометр)...

  7. Вот еще нашла компас весьма интересный:
    Professional Pocket Geology Compass with Leather Carrying Pouch (40$)
    [​IMG]

    Не знаю стоит ли его заказать и посмотреть... Есть там еще несколько компасов по 4-6$ с инклинометром. Но боюсь они не очень хороши.

  8. Планирую такой притащить. По факту сравню с ГК2.

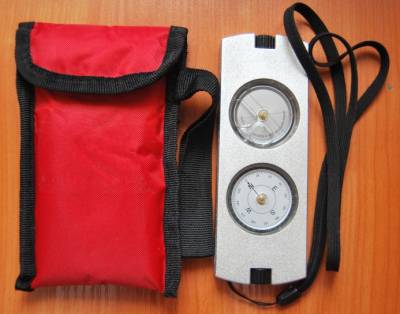

  9. Приобрел недавно аналог сунтовского тандема. Вместе с пересылкой обошелся мне в 3 тыс.руб.
    Подробнее о предмете: http://pro-speleo.ru/forum/11-400-1#5835


    [​IMG]


    Вложения:

    • s7868913.jpg
      Размер файла:
      17,5 КБ
      Просмотров:
      157
  10. Не стоит, это китайские подделки американских компасов BRUNTON (Брантона).
    Посмотрите на разницу в цене!!!

  11. Ivan Stone

    Ivan Stone Moderator Команда форума

    Ну у китайцев компаса получились вполне достойные, единственный обнаруженый недостаток это долго успокаивается стрелка. Интересно как с этим у "оригинала".

  12. Насколько мне известно,
    способов ускорения успокоения стрелки существует два:

    - жидкостный, т.е. внутренний объем заполняется жидкостью к-рая демпфирует колебания стрелки;

    - электродинамический, т.е. корпус вокруг стрелки делается из металла с минимальной удельной электропроводностью (серебро, медь, алюминий, латунь),
    стрелку тормозят токи Фуко, наводимые в этом металле.

    естественно можно применить (и применяют) эти два метода совместно.

  13. Думаю в китайских подшипник на стрелке, как и у Андрианова, стеклянный. Одно неаккуратное движение и капут.
    Совершенно верно. Обратите внимание на диск закрепленный под стрелкой, который вращается в чашечке.
    Com-Pro Pocket Transit.gif
    Китайский DQY-1

  14. 29-10-2012 12-16-11.jpg

    А вот и Китай прицепил успокоители.
