  1. Полевой телефон ТА 57
    [​IMG]

    предназначен для обеспечения качественной связью в любое время и в любых условиях. Многие годы ТА-57 состоит на вооружении армии ряда государств.
    Успешно применяется ТА-57 не только в боевых условиях.
    Этот легкий и компактный полевой телефонный аппарат (его вес не превышает З кг) оказался не заменимым для геологов, нефте и газодобыдчиков, а также в условиях сельской местности.


    ТА-57 обеспечивает высококачественную связь по двухпроводным линиям связи в любых климатических зонах, от Заполярья до тропиков. ТА-57 перекрывает затухание 48 дб, что гарантирует надежную связь:
    - по полевым кабельным линиям П-274 до 44 км;
    - по воздушным линиям с диаметром проводов 3 мм до 150-250 км.

    ТА-57 аппарат системы местной батареи (МБ) с индукторным вызовом может также включаться в телефонные станции системы центральной батареи (ЦБ).
    ТА-57 может применяться для дистанционного управления радиостанцией при помощи переключателя на микротелефонной трубке.
    Для удобства переноски ТА-57 снабжен плечевым ремнем.

    Питание аппарата от батареи ГБ-Ю-У-Ц или 6 элементов А-306 Прима, уложенных в кассету РГ5.961.001ТУ.

    Схема аппарата имеет защиту от грозовых разрядов вблизи линий и выдерживает напряжение переменного тока до 900 В при случайном касании линии с проводами электросети.

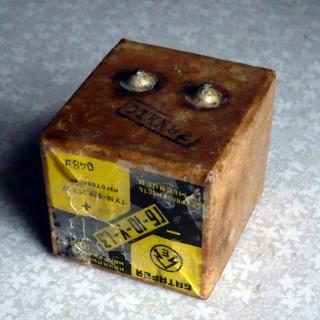

    Питание аппарата от батареи ГБ-Ю-У-Ц или 6 элементов А-306 Прима, уложенных в кассету РГ5.961.001ТУ.[​IMG]

    Очень живучие. Одной хватает на 6 месяцев активной болтовни, если не мочить и не подвергать перепадам температур.


    З.Ы. - схема подключения нарисована на крышке аппарата, вариантов подключения целых 3

    Последнее редактирование: 24 янв 2010
  2. Полевой телефонный коммутатор П-193М

    Встречается на военке, иногда в крупных бомбарях на производствах.

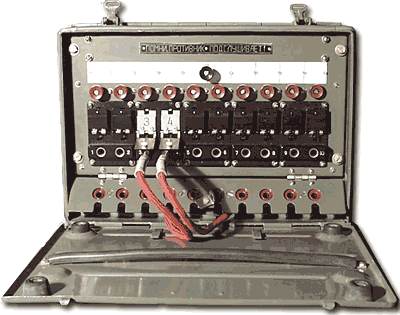

    [​IMG]
    Полевой телефонный индукторный коммутатор П-193М предназначен для оборудования телефонных станций малой емкости.

    СОСТАВ КОМПЛЕКТА:

    • Коммутатор П-193М - 1 шт.

    • Микротелефонная трубка - 1 шт.

    • Ручка индуктора - 1 шт.

    • Соединительный шнур для подключения второго коммутатора - 1 шт.

    • Комплект ЗИП - 1 шт.

    • Комплект технической документации - 1 шт.

    • Линейный щиток - 1 шт.

    • Соединительный кабель ТСКВ 10x2 длиной 25 м. - 1 шт.

    • Сумка для переноски коммутатора - 2 шт.

    • Чехол для укладки соединительного шнура, кабелей, абонентских шнуров, ЗИП - 1 шт.

    • Сумка для укладки и переноски соединительного оборудования - 1 шт.



    Электрические характеристики:

    - затухание, вносимое коммутатором в разговорную цепь 2-х абонентов, не превышает 0,1 Нп на частоте 800 Гц;

    - переходное затухание между двумя любыми разговорными цепями коммутатора, составляет не менее 9 Нп на частоте 800 Гц;

    - перекрываемое затухание - до 43.4 дБ (5 Нп).

    Режимы работы, емкость станции:

    - коммутатор рассчитан на включение десяти 2-х проводных кабельных и воздушных абонентских линий с телефонными аппаратами системы МБ или радиостанциями, схема которых допускает дистанционное управление;

    - емкость телефонной станции можно увеличить до 20 абонентов, установив два коммутатора П-193М. Оба коммутатора обслуживаются одним телефонистом;

    - абоненты соединяются при помощи шнуров абонентских комплектов;

    - схема коммутатора позволяет осуществить циркулярное соединение абонентов;

    - дистанционное управление радиостанциями.

    Дальность связи:

    Дальность приема сигналов вызова по абонентским линиям составляет:

    • для кабеля П-275 10-12 км,

    • для кабеля П-274 20-25 км,

    Электропитание:

    - усилитель коммутатора питается от батареи напряжением 9В типа ГБ-10-У-1,3

    Масса:

    Вес коммутатора без линейного щитка и вводного кабеля - 13 кг.
    Вес линейного щитка с вводным кабелем - 9 кг.
    Общий вес комплекта 22 кг.

  3. n1788, не против если я сюда кину еще одно средство связи? Ради него заводить тред лениво.
    [​IMG]
    Ну коммутатор поди - а какого типа, объектам какого уровня обычно присущ, не знаю. Снято у одного ж/б КП еще 30-х гг постройки, использовался и позже, в 70-х.
    Сабж максимальной длиной ок. 30 см, копус алюмишковый.

  4. Это быстрый кросс, для кроссировки кабеля без откручивания болтов как на обычных кроссах [​IMG] Допустим входит в дом кабель на 20 пар, и вот этим кроссом ты тыкаешь, первая шефу, вторая жене шефа, опа шеф вернулся из запоя и снова живет у жены? Тогда шефовский телефон переключаем. Что то тип того. Я будучи на учебке в телефон который стоял в дежурке музыку с радиоточки послал, потому что какой то находчивый воин, до меня её в одну из пар запустил, что бы развести по всему зданию.

  5. Как правильно заметил n1788, это кросс. В частности, стоял в каждом взводном бункере на дивизионе С-25.

  6. [​IMG]

    Где б таких найти с десяток?

  7. Ivan Stone

    Ivan Stone Moderator Команда форума

    смотри на молотке, они там по 500-600рублей

  8. чисто теоретический вопрос: возможно ли при большом желании забацать приставку к ТА 57, чтобы превратить его в эдакий радиотелефон?

  9. теоретический ответ - можно))

  10. подключаешь его к р-105(8,9) и вот тебе радиотелефон :-D

  11. Именно. Вот только шипит, зараза - шумодава в этих радиостанциях нет...

  12. или, залезь в бомбарь нормальный

  13. Ага и увы симплекс, так что не соввсем телефон

  14. Для вас экспонаты, а у нас в армии ещё с Р-105 и Р-148, ходят и тапиками во всю пользуются)))

  15. Тогда Р-159, там он есть

  16. Что можете сказать про телефоны "Алтай"? можно восстановить убитый аппарат и подключиться?

  17. В Питере - да!

    Только смотря, какой терминал.
    Система живет и процветает ;)

  18. Дык и у нас ими пользовались с крыльев на заставу отзваниваться. Вечный агрегат же.

  19. Учёта абоентов у ней нема?

  20. Этот девайс называется кабельный бокс. Клеммы там не для коммутации (хотя и возможно такое), а для проведения измерений. Применялся и кое-где еще применяется в гражданской и военной телефонии.
