Средства РХБЗ

Тема в разделе "Мастерская", создана пользователем n1788, 24 янв 2010.

  1. РХБЗ - Радиационная, химическая и биологическая защита (РХБЗ, РХБ защита) организуется и осуществляется с целью максимально снизить потери войск и обеспечить выполнение поставленных им задач при действии в условиях радиационного, химического и биологического заражения, повысить их защиту от высокоточного и других видов оружия

    Последнее редактирование: 24 янв 2010
  2. Л-1
    Всеми любимая и неповторимая Л-1 она же: химза, алладин, элка.

    Легкий защитный костюм Л-1 предназначен для защиты от радиоактивной пыли, химического и бактериологического воздействия на человека. Костюм Л-1 изготавливается из прорезиненной ткани Т-15 или УНКЛ-3. На рукавах куртки имеются манжеты, надежно облегающие запястье как в перчатках, так и без них. Л-1 изготавливается трех ростов.

    Нашим братом чаще используются только штаны, в качестве гидрозащиты для прогулок по затопленным объектам.
    [​IMG][​IMG][​IMG]

    1-куртка, 2-капюшон, 3-горловой хлястик, 4 -петля, 5-промежшый хлястик,6-сумка, 7-брюки, 8-боты,9-хлястики, 10-бретеля, 11-перчатка.

    ТУ 005296-84.


    Легкий защитный костюм Л-1 является специальной защитной одеждой и используется на местности, зараженной отравляющими веществами и аварийными химически опасными веществами. Защитный костюм Л-1 предназначен для защиты кожи, одежды и обуви от длительного действия отравляющих и токсических веществ, токсичной пыли, для защиты от растворов кислот, воды, щелочей, морской соли, лаков, красок, масел, жиров, и нефтепродуктов, защиты от вредных биологических факторов, при выполнении дегазационных, дезактивационных и дезинфекционных работ. Состоит костюм Л-1 из куртки с капюшоном, брюк с чулками и двух пар защитных перчаток. ЛЕГКИЙ ЗАЩИТНЫЙ КОСТЮМ Л-1 предназначен для защиты кожных покровов личного состава и предохранения обмундирования и обуви от заражения ОВ, РП, БА. Костюм Л-1 является средством защиты периодического ношения. При заражении ОВ, РП, БА ко стюм Л-1 подвергают специальной обработке и используют многократно. Костюм Л-1 имеет маркировку, нанесенную на куртку и брюки с изнаночной стороны; первая строка - шифр предприятия (цифрами), марка материала; вторая строка - месяц и две последние цифры - год изготовления, рост. Маркировку на перчатки наносят на краги - рост перчаток. Подбор костюмов Л-1 проводят по росту военнослужащего: первый размер - для военнослужащих ростом до 165 см, второй - от 166 до 172 см, третий - 173 см и выше. Костюм Л-1 используют в трех положениях: "походном", "наготове", "боевом". В "походном" положении костюм Л-1 в сложенном виде (в сумке) перевозят на машинах. Непоссредственно перед использованием его переносят в сумке, надетой через левое плечо поверх снаряжения. В положении "наготове" костюм используют без противогаза (противогаз надевается по мере необходимисти). Перевод костюма Л-1 в боевое положение проводят, как правило, на незараженной местности по команде "Защитную одежду надеть. Газы!" Допустимой продолжительностью работы в костюме Л-1 является наименьшее время, определенное при заданной температуре в зависимости отзащитных характеристик костюма и от физических нагрузок. Для увелечения сроков работы в костюме Л-1. определяемых физической нагрузкой и метеоусловиями, необходимо: хранить костюм Л-1 в тени, избегая его предварительного нагревания; надевать непосредственно перед работой; при повышенной температуре использовать охлаждающие экраны, периодически смачиваемые водой; работать без лишних движений; надевать при температуре 15С и выше на нательное белье, от 0 до 10С поверх ОКЗК (ОКЗК-М, ОКЗК-Д), от 0 до минус 10С - поверх зимнего обмундирования, при температуре ниже минус 10С - поверх ватника, надетого на обмундирование. При снятии костюма Л-1 необходимо обращать особое внимание на то . чтобы открытыми участками тела не касаться его внешней (зараженной) стороны. Для снятия костюма необходимо; встать спиной к ветру; положить оружие; снять сумку для переноски костюма и сумку для противогаза; при использовании противогаза РШ-4 предварительно вынуть ФПК из сумки и оставить висеть на соединительной трубке; снять снаряжение; расстегнуть шейный и промежный хлястики и хлястики чулков; снять куртку вместе с перчатками, сбросив с себя; отстегнуть бретели брюк; снять брюки, помогая руками с внутренней стороны; отойти в наветренную сторону и снять подшлемник и противогаз.

    Качественному ремонту химза практически не поддается, рвется достаточно легко, ботинки можно залатать с помощью вулканизации сырой резины. Но проще найти новую.

    Последнее редактирование: 24 янв 2010

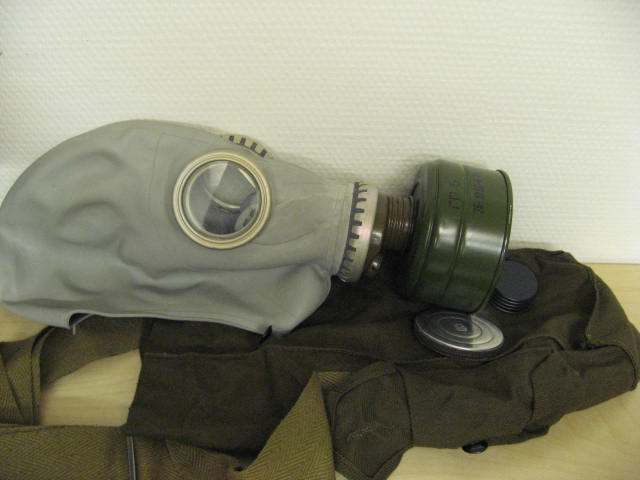

  3. Опять же ,легендарный, представитель линейки противогазов ГП-5.

    ГП-5 (Гражданский Противогаз-5) — средство индивидуальной защиты фильтрующего типа российского производства, предназначен для защиты органов дыхания, глаз кожи головы. Предназначается для защиты от отравляющих веществ микробов и токсинов. Принцип защитного действия данного средства защиты основан на том, что используемый для дыхания зараженный воздух предварительно очищается от вредных примесей при помощи специальных поглотителей и фильтров.
    [​IMG]

    ТТХ:

    Вес противогаза в сборе не более 0,9 килограмма;
    Вес противогазовой коробки (снаряженной)- 0, 25 килограмма
    Вес лицевой части ШМ-62, кг — 0, 43; ШМ-62У, кг — 0, 40:
    Габаритные размеры противогаза при размещении в сумке- 120х120х270 миллиметров
    Габаритные размеры коробки, в миллиметрах: диаметр — 112;высота с колпачком — 80;
    Сопротивление коробки противогазовой (снаряженной) постоянному потоку воздуха 30 л/мин, мм вод. ст. -не более 19;
    Сопротивление лицевой части постоянному потоку воздуха — 30 л/мин;на вдохе, мм вод. ст. — не более 2; на выдохе, мм вод. ст. — не более 10;
    Сопротивление противогаза постоянному потоку воздуха 30 л/мин; на выдохе, мм вод. ст. — не более 10; на выдохе, мм вод. ст. — не более 10;
    Противогазовая коробка должна быть герметичной при избыточном давлении 100 мм ртутного столба — при проверке в водяной ванне в течение 8+10 секунд от повепхности коробки не должны отделяться пузырьки воздуха;
    Лицевая часть должна быть герметичной при разрежении 120 мм вод. ст. и не должна давать падения уровня жидкости по одному колену манометра более чём на 18 мм в течение 1 минуты. [1]

    Использование:

    Выданный в пользование противогаз может находиться в трех положениях:

    в «походном» положении

    в положении «наготове»

    в «боевом» положении

    Для приведения противогаза ГП-5 в походное положение необходимо надеть сумку с противогазом через правое плечо так, чтобы она находилась на левом боку, а застежка находилась от себя, подогнать при помощи пряжек плечевой ремень так, чтобы верхний край сумки был на уровне поясного ремня, проверить надежность противогаза, сложить противогаз в противогазную сумку. При необходимости противогаз может быть закреплен на поясе при помощи тесьмы.

    В положение «наготове» противогаз переводится по сигналам «Воздушная тревога» и «Угроза радиоактивного заражения», то есть при непосредственной угрозе ядерного, химического или бактериологического (биологического) нападения. При этом необходимо противогаз передвинуть вперед, расстегнуть клапан противогазовой сумки, закрепить противогаз на туловище с помощью тесьмы.

    В «боевое» положение противогаз переводится по команде «Газы», по сигналам «Химическое нападение», «Радиоактивное заражение», «Бактериальное заражение», а также самостоятельно (без команды и сигналов) при обнаружении признаков радиоактивных, отравляющих веществ и бактериальных средств в воздухе или на местности.

    Последнее редактирование: 24 янв 2010

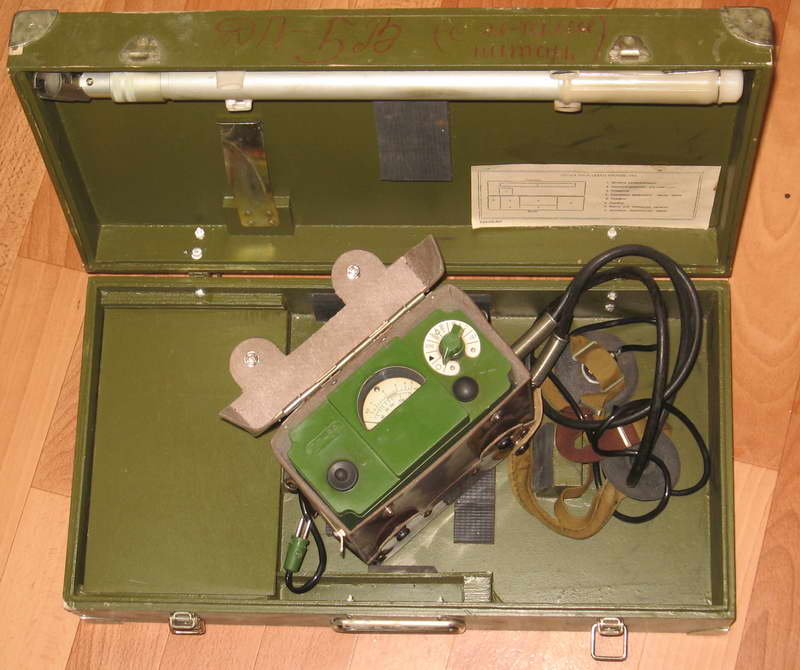

  4. Измеритель мощности дозы (рентгенметр) ДП-5В

    Часто новички называют его дозиметром, чем он не является.


    ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ДП-5В предназначен для измерения уровней гамма-радиации и радиоактивного загрязнения различных поверхностей по гамма-излучению и позволяет обнаружить бета-излучение. Прибор имеет звуковую индикацию ионизирующего излучения на всех поддиапозонах, кроме первого.
    [​IMG]
    В комплект прибора ДП-5В входят измеритель мощности дозы ДП-5В в футляре, два раздвижных ремня, удлинительная штанга, делитель напряжения для подключения прибора к внешнему источнику постоянного тока напряжением 12 и 24 В, головные телефоны, комплект ЗИП, техническое описание, формуляр и укладочный ящик. Прибор ДП-5В: 1 - измерительный пульт; 2 - соединительный кабель; 3 - кнопка сброса показаний; 4 - переключатель поддиапазонов; 5 - микроамперметр; 6 - крышка футляра прибора; 7 - таблица допустимых значений заражения объектов; 8 - блок детектирования; 9 - поворотный экран; 10 - контрольный источник; 11 - тумблер подсвета шкалы микроамперметра; 12 - удлинительная штанга; 13 - головные телефоны; 14 - футляр.


    [​IMG]

  5. ОБЩЕВОЙСКОВОЙ КОМПЛЕКТ ИЗМЕРИТЕЛЕЙ ДОЗЫ ИД-1

    Просьба не путать с рентгенметром, с помощью ИД-1 вы не сможете в режиме "онлайн" узнать о радиационной опасности.

    [​IMG][​IMG]
    ОБЩЕВОЙСКОВОЙ КОМПЛЕКТ ИЗМЕРИТЕЛЕЙ ДОЗЫ ИД-1 предназначен для измерения поглощенной дозы гамма-нейтронного излучения. В комплект прибора входят 10 измерителей дозы ионнизационного типа, зарядное устройство ЗД-6, техническое описание и инструкция по эксплуатации, формуляр. ИД-1 обеспечивает регистрацию дозы гамма-нейтронного излучения в диапазрне от 20 до 500 рад. Отсчет измеряемых доз производится по шкале, расположенной внутри дозиметра.

    Последнее редактирование: 24 янв 2010
  6. Индивидуальный противохимический пакет ИПП-8

    Индивидуальный противохимический пакет ИПП-8 предназначен для оснащения личного состава.
    Пакет ИПП-8 (рис. 5) рассчитан на оказание первой помощи в порядке само- и взаимопомощи при поражении капельножидкими отравляющими веществами.
    ИПП-8 обеспечивает проведение частичной санитарной обработки открытых участков кожных покровов и непосредственно прилегающих к ним участков обмундирования, зараженных капельножидкими отравляющими веществами.
    Пакет состоит из плоского стеклянного флакона емкостью 200 мл, заполненного универсальным дегазирующим раствором, четырех ватно-марлевых тампонов и памятки о правилах использования пакета.
    [​IMG][​IMG]


    Количество дегазатора во флаконе обеспечивает обработку 1500-2000 см2 поверхности тела. Объем дегазирующей рецептуры – 135 мл. Упаковка - полиэтиленовая оболочка. Масса - 250 г. Время приведения пакета в действие – 25-35 с. Продолжительность обработки – 1,5-2 мин.
    При заражении открытых участков кожи аэрозолем и каплями ОВ и их дегазации порядок проведения частичной специальной обработки с использованием ИПП-8 при надетом противогазе в момент применения противником ОВ следующий:
    вскрыть пакет;
    обильно смочить тампон рецептурой и протереть кожу шеи и кистей рук;
    вновь смочить тампон и протереть воротник куртки (шинели), манжеты рукавов (захватывать тампоном наружную и внутреннюю поверхности ткани), наружную поверхность лицевой части противогаза;
    сухим тампоном снять излишки рецептуры с кожи шеи и рук;
    закрыть и убрать флакон.

    ВНИМАНИЕ:
    При горении выделяет отравляющие вещества, были случаи с летальным исходом! Не поджигайте ИПП-8 в закрытых, невентилируемых помещениях!

  7. Общевойсковой защитный комплект (ОЗК) предназначен для защиты человека от отравляющих веществ, биологических средств и радиационной пыли. ОЗК состоит на вооружении ВС РФ и является средством индивидуальной защиты военнослужащих всех родов войск. Используется совместно с респиратором или противогазом.
    [​IMG]
    0ЗК состоит из плаща ОП-1, защитных чулок и защитных перчаток.

    Защитный плащ изготавливается из специальной прорезиненной ткани. Он имеет две полы, борта, рукава, капюшон, хлястик, шпеньки, тесемки и закрепки, позволяющие использовать плащ в виде накидки или комбинезона.

    Защитные чулки изготовлены из прорезиненной ткани. Подошвы усилены брезентовой или резиновой основой. Чулки надевают поверх обычной обуви. Каждый чулок двумя или тремя тесемками крепится к ноге, и одной к поясному ремню.

    Защитные перчатки — резиновые, с прокладками из пропитанной специальным составом ткани. Изготавливаются двух видов — зимние и летние. Летние — пятипалые, зимние — трехпалые. Зимние имеют пристегивающиеся на пуговицы утеплительные вкладыши.
    [​IMG]
    Используется если нет возможности достать Л-1, легче рвётся, вместо штанов просто высокие бахилы. Зато в плаще хорошо по осени грибочки под дождем собирать %-)

    Каждый ОЗК персонально закрепляется за военнослужащим, о чем свидетельствует бирка, которая крепится к плащу.

    Норматив надевания ОЗК на оценку «отлично» составляет 3 минуты.

    Длительное ношение ОЗК невозможно из-за того, что круговорот воздуха внутри него замкнут, и пребывание в такой атмосфере может привести к различным опрелостям на коже военнослужащего, что может повлиять на общую боеспособность личного состава. Поэтому командир подразделения обязан рассчитывать длительность занятий и учений таким образом, чтобы не вызвать последствий для здоровья личного состава.

    По нормативу длительность пребывания в ОЗК не должна превышать 4 часов.

    В настоящее время ОЗК часто используется гражданским населением не по прямому назначению, а в виде защиты от влаги рыбаками, охотниками и грибниками. Наряду с другой специальной одеждой, ОЗК можно приобрести в магазинах для охоты и рыбалки.

  8. войсковой прибор химической разведки ВПХР
    [​IMG]

    [​IMG]

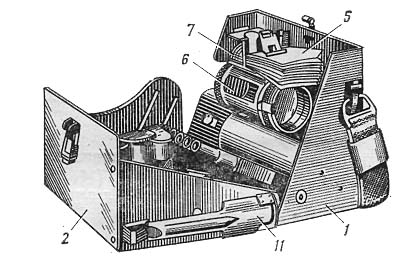

    1 - корпус; 2 - крышка; 5 - противоарозольные фильтры; 6 - насадка; 7 - защитные колпачки; 11 - лопатка.
    [​IMG]

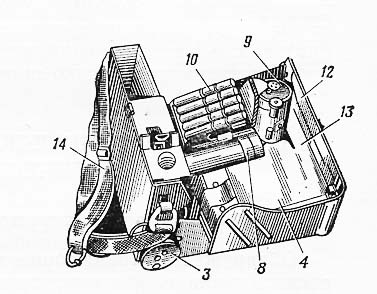

    3 - ручной насос; 4 - кассеты с индикаторными трубками; 8 - электрофонарь; 9 - грелка; 10 - патроны к грелке; 12 - инструкция-памятка по работе с прибором; 13 - инструкция по обнаружению фосфороорганических ОВ; 14 - плечевой ремень.

    Войсковой прибор химической разведки ВПХР предназначен для определения в воздухе, на местности и на технике ОВ-зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты, хлорциана, а также паров V-газов в воздухе.

    Прибор ВПХР состоит из корпуса и размещенных в нем насоса, бумажных кассет с индикаторными трубками, противодымных фильтров, насадки к насосу, защитных колпачков, грелки и патронов к ней, электрофонаря. Кроме того, в комплект прибора входят лопатка, инструкция - памятка, по определению зарина, зомана, VX - газов и инструкции по эксплуатации прибора.

    Для переноски прибора ВПХР имеется плечевой ремень с тесьмой, вес прибора около 2,3 кг.
    Принцип работы ВПХР заключается в следующем: при прокачивании через индикаторные трубки анализируемого воздуха, в случае наличия отравляющих веществ (ОВ), происходит изменение окраски наполнителя трубок, по которому приблизительно определяют концентрацию ОВ.

    Ручной насос - поршневой, применяется для прокачивания исследуемого воздуха через индикатор трубки. При 50 качаниях насоса в мин. через индикаторную трубку проходят 1,8 - 2 л. воздуха. Насос состоит из головки, цилиндра, штока, рукоятки штока. Насос помещается в металлической трубе, вмонтированной в корпус прибора. Внутри трубы имеется пружина, предназначенная для выталкивания насоса при открывании защелки. Насос вкладывается в трубу рукояткой штока наружу. В головке насоса размещены нож для надреза концов индикаторных трубок и гнездо для установки индикаторной трубки. На торце головки имеются два глухих отверстия для обламывания концов трубок. Кроме того, в головке размещены резиновый клапан и седло клапана. Для обеспечения герметичности соединения головки с клапановым устройством предусмотрены резиновые прокладки. В цилиндр насоса впрессовано направляющее кольцо с 4 - мя отверстиями для выхода при обратном входе насоса. На шток насоса надета резиновая манжета, закрепляемая втулкой.

    В рукоятке штока размещены ампуловскрыватель и сердечник. Ампуловскрыватель служит для разбивания ампул, имеющихся в индикаторных трубках. Сердечник фиксирует ампуловскрывателя, три зеленые полоски индикаторной трубки с темя зелеными кольцами, красная полоса с точкой индикаторной трубки с одним красным кольцом и точкой.


    Насадка к насосу предназначена для работы с приборами в дыму, при определении ОВ на почве, вооружении, технике и в сыпучих материалах. Корпус насадки имеет четыре прорези и соединен с воронкой. В корпус насадки вставлен стеклянный цилиндр. По резьбе основания воронки свободно движется специальная гайка с укрепленным на ней откидным прижимным кольцом. Для фиксации прижимного кольца в нужном положении служит защелка. Герметизация соединения стеклянного цилиндра с корпусом насадки с насосом достигается двумя резиновыми прокладками.

    Противодымные фильтры - состоят из одного слоя фильтрующего материала и нескольких слоев капроновой ткани. Фильтры используются для определения ОВ в дыму или в воздухе, содержащем пары веществ кислого характера, а также для определения ОВ из почвы или сыпучих материалов. При длительном хранении приборов фильтры находятся в чехле из полиэтиленовой пленки. При эксплуатации чехол снимают.

    Защитные колпачки для предохранения внутренней поверхности воронки насадки от заражения ОВ, изготавливаются из полиэтилена и имеют отверстия для прохода воздуха. Электрофонарь - применяется для наблюдения в ночное время за изменением окраски индикаторных трубок. Состоит из корпуса, головки и элемента, установленного в спец. обойму. Фонарь включается при повороте головки фонаря вправо. При повороте головки влево фонарь выключается.

    Грелка - служит для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха (от - 40 до +50 С). Грелка состоит из корпуса и патронов. Корпус грелки представляет собой пластмассовый корпус с ввинчивающейся крышкой. Внутри корпуса установлен сердечник. Снаружи корпус имеет две бобышки, в отверстия которых помещен штырь, фиксированный пружиной. Патрон грелки состоит из металлической гильзы, ампулы с раствором и пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый сверху прокладкой из фильтровальной бумаги. И такой же бумагой обложена внутренняя боковая поверхность патрона. Между ампулой и торцевой внутренней поверхностью пластмассового колпачка вложены тампон из гигроскопической ваты и металлическая сетка. Пластмассовый колпачок имеет центральное отверстие, закрытое у неиспользованных патронов пленкой. В это отверстие вводится штырь для разбивания ампулы с раствором в момент использования патрона. В комплект прибора входят 10 патронов (кассета рассчитана на 15 патронов, поэтому прибор может комплектоваться 15 - ю патронами грелки), расположенных в спец. кассете. В зависимости от температуры окружающей среды в течение первых 3 мин. с момента разбивания ампулы патрона температура в грелке достигает +35 - 85 С и по истечении 7 мин. должна быть не ниже +20 С, при - 20 С достигает +85 и по истечении 7 мин. должна быть не ниже +30 С, температура в грелке до +15 С сохраняется в течение 15 - 20 мин.

    Индикаторные трубки предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами. На верхней части индикаторной трубки нанесена условная маркировка, показывающая, для обнаружения какого ОВ она предназначена:
    ИТ - 44 красное кольцо и красная точка - для определения фосфорорганических ОВ (ФОВ) - зарина, зомана, V-газов;
    ИТ - 45 три зеленых кольца - для определения фосгена, дифосгена, синильной кислоты, хлорциана;
    ИТ - 36 одно желтое кольцо - для определения иприта. Десять индикаторных трубок (ИТ) с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с индикаторной трубкой, дата изготовления и гарантийный срок годности.

  9. [​IMG]

    Юзаю такой, всего 1690р в плане качества лучше чем л1 в плане живучести хз. Тайкем F дюпонт

    # Надежная защита от жидких неорганических химикатов предельно высокой концентрации при давлении до 5 бар
    # Непроницаем для твердых частиц любых размеров
    # Хорошая совместимость с другими СИЗ, Антистатическая обработка с внутренней стороны, электростатическая защита в соответствии со стандартом EN 1149-1
    # Применяется на предприятиях нефтяной промышленности для добычи и переработки нефти, на химических и фармацевтических предприятиях, в качестве защиты от воздействия боевых отравляющих веществ, при устранении последствий, аварийных ситуаций

  10. Не понял, а вода в сапоги заливается что ли? 0_о

  11. Типа того но не промакают ноги, мона сапоги высокие одеть ))) еще я нашел его за 1100р в восток-сервисе МСК

  12. Бесплатная Л-1 круче же :-D

  13. Ну халява всегда лучше, эта легче просто ))) и впринципе не дорогая ))) у меня видео есть когда мы с дружбаном с дозиметрами в Пятерочку завалились в таких прикидах, народ со страху быро так свалил, через партативный громкоговоритель пустили запись щелчков счетчика, это было нечто.... запись надо у него забрать.

    Beton нравится это.
  14. Уиграют же вас как нибудь за такое и ДП ваши отнимут. Хулиганы-показушники %-)

  15. Re: Средства РХБЗ проверка хим костюма?

    Для проверки хим костюма (Л-1, ОЗК) есть прибор испытания ткани на истирание. Из химического костюма вырезаются два куска ткани и с помощью прибора трутся друг о друга. дальше проверяются на проницаемость с помощью отравляющих веществ.
    Вопрос: кто нибудь знает методику этого дела сколько надо давать оборотов при стирании ткани и чем можно проверить на проницаемость. в наше время проверять боевыми отравляющими веществами не реально.

  16. Re: Средства РХБЗ проверка хим костюма?

    Где можно достать нулевый КЗМ-2?...

  17. Re: Средства РХБЗ проверка хим костюма?

    батенька извращенец?

  18. Re: Средства РХБЗ проверка хим костюма?

    Ты какой имеешь в виду? Есть морской защитный и есть из обычной ткани полевой.
    Если морской (по типу ОЗК), то врятли найдешь

  19. Re: Средства РХБЗ проверка хим костюма?

    Костюм защитный морской-2 очень вкусная вещь,с штанами-ботами на лямках и куртки с обтюраторами на кистях и поясе с лицом...все скатывается в чехольчик чуть больше чем барсэтка)))

  20. Re: Средства РХБЗ проверка хим костюма?

    ты не попутал КЗМ-2

    [​IMG]
    и КЗМ-1

    [​IMG]
