Ремонт китайца (5-led налобник)

Тема в разделе "Свет", создана пользователем D2008, 24 мар 2008.

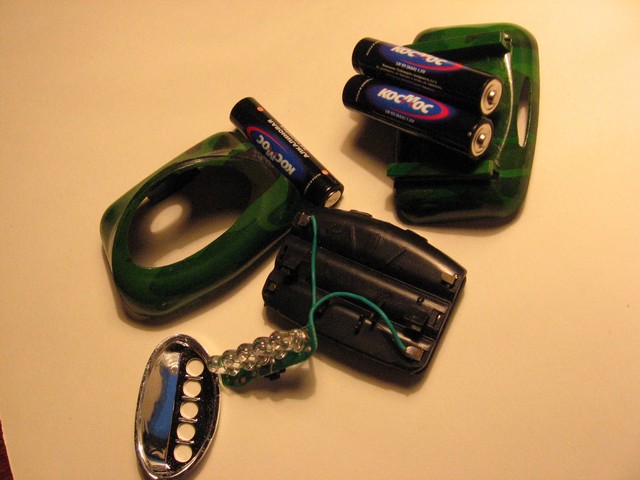

  1. Простенький китайский налобник взял да и помер. Отработал 3 комплекта батарей в "домашних" условиях.

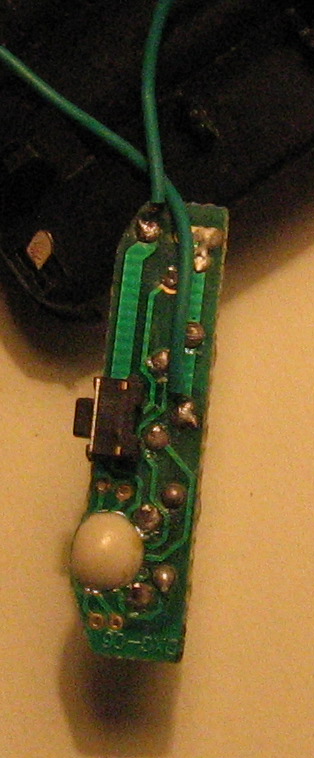

    Умерла, похоже, микросхема. Хочу включить напрямую.
    Какой резистор нужен токоограничительный, подскажите.
    Из всех параметров - 1 LED жрет 140-150 ма, если напрямую от 3-х батарей.

    [​IMG]

    [​IMG]

    [​IMG]

  2. Ответ: Ремонт китайца (5-led налобник)

    Насколько я помню, там диодики по 20 мА стоят. Так что на 5 штук нужно 100 мА. Больше тоже можно, но это катастрофически сократит срок службы (140 мА до нескольких минут ;) ). Резистор проще подобрать. Для начала ориентировка такая - свежие батареи = 4,5 вольта, СИДам нужно 3,8 вольта при 100 мА. Резистор гасит 0,7 вольта при токе 100 мА = 7 ом.

    Методика подбора - ставь от 3ти до 15 ом и фоткай пятно света от фонарика с ручными настройками выдержки/диафрагмы/ISO. Сравнивай фотки. Понятно, что с 5ю омами он будет ярче, но вот разница 5 или 6 ом будет поменьше, чем 10 и 12 ом. Тебе нужно выбрать тот момент, когда нарастание яркости уже не пропорционально нарастанию тока, это значит СИД ушел в перегруз (да я понимаю методика неточная, но для фонарика такго класса вполне допустим такой подбор).
