Подстанция 110кВ

Тема в разделе "Сталкерство", создана пользователем baiker60, 20 ноя 2009.

  1. Из названия ясно что далее речь пойдёт о подстанции. Построена она в 53 году и находится на большом кольце (время и место постройки не случайно) в то время важнейшими потребителями были военные. Здание подстанции 3х этажное
    [​IMG]

    [​IMG]
    1 этаж это аккамуляторная, кислотная, дистиляторная, мастерская, склад, ВЧ связь, коридоры реакторов и выключатели отходящих фидеров.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]
    На 2 этаже щит управления, комната дежурного персонала, коридоры шинных разъединителей и 2 системы шин 6кВ.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]
    Ну а на 3 этаже живут защитники (РЗА), находится чердак и выход на ктышу.
    [​IMG]
    а с крыши открывается чудесный вид на 2 трансформатора по 63 000кВа напряжением 110/35/6
    [​IMG]

    [​IMG]
    Остальные достопремечательности в альбоме:http://photofile.ru/users/baiker60/150237466/?mode=middle

  2. Внутри подразумевались рыбы, или это аккум для бесперебойника? %-)
    Спасибо за фото. Любопытно "дворовое хозяйство" поразглядывать.

  3. Да фотки отличные, интересно было порасматривать подстанцию =)

  4. А приборы на пультах тех ещё лет!

  5. На щите управления действительно живет рыбка в банке от старой аккумуляторной батареи.А приборы и оборудование на 80% старые новые только несколько вакуумных выключателей некоторые приборы и защиты аккумуляторная батарея ну и так по мелочи.Прозьба не задавать вопросы какое я имею отношение к этой подстанции.На интересующие вопросы охотно отвечу.

  6. За табличку "влезать здесь" душу продам!

  7. в догонку кину чтоль тоже...
    Это вроде с 500-ки под Рязанью
    http://adrenocrome.livejournal.com/38353.html

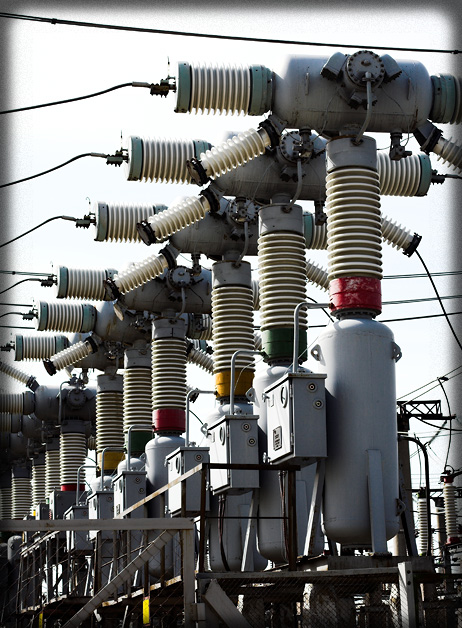

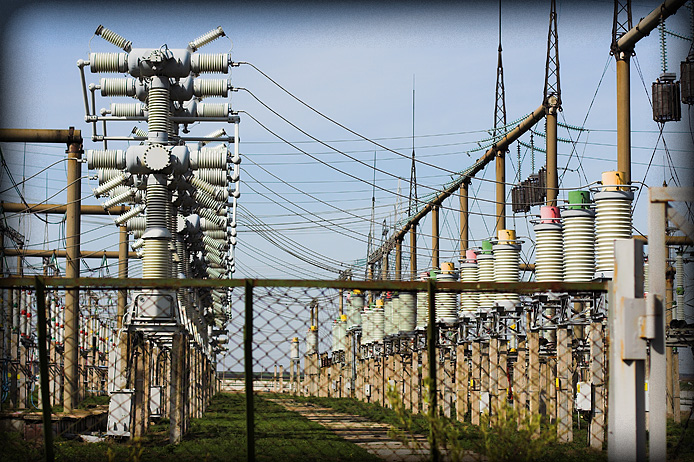

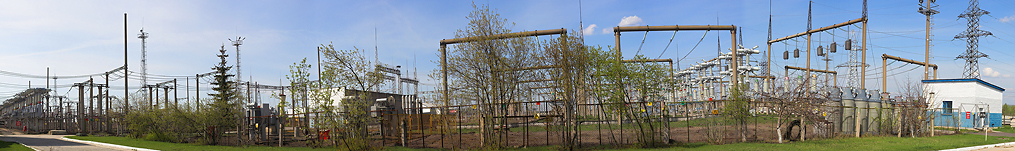

    Это с 500-ки под Пензой
    [​IMG]

    [​IMG]

    [​IMG]

    Это с Тамбовской 500-ки:
    [​IMG]

    Электроулей :
    [​IMG]

    Это вроде с Тамбовской 220-ки :
    [​IMG]


    Где ты был раньше? Мне лишняя душа пригодилась бы :-D

  8. [​IMG]
    К сожалению это не электроулей:-D а бетонный реактор для уменьшения токов при К.з. А вот система пожаротушения на трансформаторе прикольно сделана мне не доводилось такую встречать.

  9. А в таких стекляхах ещё противоэлементы ЩПП бывали - на железке в аккумуляторных сталкивался...

  10. а фото акумуляторной, кислотной, дистиляторной есть?

  11. Байкер60, а можешь ты в 2-х словах объяснить феномен - тарифы повышают, а в основные фонды не инвестируют (на обновление железа) неужели все равзворовывают? Или у энергетиков такая низкая производительность труда, что все уходит на зарплату? Вопрос претендует на оффтоп, поэтому можно и в ЛС

  12. Да такие есть вечером выложу.

    К сожалению для меня это остаётся тайной хотя обновление железа не происходит возможно потому что это слишком дорого в основном происходят кап ремонты. На этой подстанции стоят шинные разъединители списанные из Германии а у нас ремонт и опять в работу!!!! Ну вот как то так.

  13. а в чём сакральный смысл таблички "влезать здесь" и чем она отличается от "работать здесь"?

  14. Есть 2 лестницы. Одна сварена пьяным сварным. Полез по ней мОнтер - и ******я. Но добрый он был - вот и повесил табличку "Влезать здесь" у другой, нормальной лестницы, чтоб идущие за ним мОнтеры не поубивались нафиг ))
    Типа этого - ну и в других случаях )

  15. СО 153-34.03.603-2003
    [​IMG]
    Вывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту
    --------------------------------------------------------
    [​IMG]
    В электроустановках электростанций и подстанций. Вывешивают на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение

  16. Вот фотографии дистиляторной:
    [​IMG]

    [​IMG]
    А это аккумуляторная:
    [​IMG]

    [​IMG]

    [​IMG]
    А в кислотной ничего не было помещение пустует потому, что батарея теперь не обслуживаемая!

  17. Дэ-4 аптечный... был у меня такой, но у него очень быстро вышел из строя конденсатор: расчеканился внутренний шов и в дистиллят стала попадать водопроводная вода. Старые без хромированной "башки" надежнее...

  18. Убили тут пол-воскресеья в поисках аналогичной подстанции. Из ориентира было только название ближайшей деревни. При слове "подстанция" местные упорно показывали на ближайший трансформатор 380/220 на бетонных столбах. Не нашли, короче.

    Пришлось воспользоваться картой. Подстанцию легко обнаружил по ведущим к ней многочисленным ЛЭП. Таким же образом обнаружил подстанции и в районе других полков. В связи с чем возник вопрос - подстанции находятся примерно в 2 км от основного (на момент строительства) потребителя - радиотехнического центра полка С-25. Туда шёл кабель 6кВ. Почему не построили рядом? После хождений по полям появилось предположение - чтобы одним ударом (20 кТ) не разрушили одновременно РТЦ и подстанцию. Наверное, подразумевалось, что при подавлении ПВО удар будет наноситься по станции наведения, которая находилась в бетонированном бункере, а вот оборудование подстанции более нежное, и 2 км должны были бы ослабить воздействие. А наносить удар специально по подстанции большого смысла нет.

  19. Вот не скажите. Потребителями такой подстанции являтся несколько объектов, как военных так и гражданских. Оставить их без энергии - разом вывести из строя(+психологический эффект) и нарушить работу ЕЭС района и страны.
    Не знаю как в 50-х годах рассуждали американские стратеги, но к 1999г. они это поняли четко. Про графитовые бомбы в Югославии помните?

    Цитата из вики: "Разрыв заряда приводит к их(графитовых нитей) рассеиванию и при попадании на линии ЛЭП или на электроподстанции приводит к замыканию и выходу из строя подключенных приборов, и приводит к параличу энергосистем в заданном районе"

    Ссылки: Графитовая бомба, Война в Югославии 1999г.
