Обзор TrustFire SSC P7 C-BIN 900-Lumen 5-Mode

Тема в разделе "Свет", создана пользователем Letchik, 30 авг 2009.

  1. Обзор фонаря TrustFire SSC P7 (http://www.dealextreme.com/details.dx/sku.13336). Сделан неплохо, страшных косяков не обнаружено, покрытие ровное, попробовал соскрести острым пинцетом, прилагая средние усилия - не получилось, но на анодирование не похоже. На всех резьбовых соединениях и под стеклом уплотнительные кольца, фонарь пережил не одно купание в ванной. Очень массивный, в основном из за большой головы. В принципе фонарь приятный.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]


    Фокусировка не фонтан, на 20 см от стены пятно бубликом, на 40 уже нет, сказывается мятый отражатель. Бимшоты на DX врут, фонарь ни сколько не дальнобой, очень большая боковая засветка, хотспот средний, 150 метров в максимуме светит нормально - из за большой мощности. Использовался в качестве велосвета, минус только один – бошка тяжелая, нужно надежно-фиксирующее крепление.

    Из недостатков:
    -немного грубая резьба без покрытия, приходится аккуратно закручивать крышку с кнопкой.
    -теплоотвод от гильзы с СИДом был отвратительный (см. фото), гильза пустотелая, что то вроде латуни. Забил полости прессованной фольгой – проблема решена.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    Был с ним на велофонарёвке, труЪфайр оказался самым ярким и чуть ли не самым дешёвым. На бимшоте до самой дальней бутылки 50м. выдержка ½ с.
    Токи и КПД замерять пока не удалось, но это будет сделано в будущем.
    Бимшоты с расстояния 1 метр до стены комнаты. Параметры Диафрагма 2,6, выдержки 1/30, 1/1000. Сравнивать особо было не с чем, пришлось взять фонарь на акке от шуруповерта, лампа криптон, 12V 0.7A. итого 8,4W. По люменам хз. Так же хэндмэйдовый фонарь на теплом WW 3 Вт диоде, ток около 500 мА.
    [​IMG]
    [​IMG]
    [​IMG]

    [​IMG]
    [​IMG]
    [​IMG]
    С фонаревки: сначала TrustFire
    [​IMG]
    и 150 люменовый двухсотбаксовый велофонарь http://www.chainreactioncycles.com/Models.aspx?ModelID=22669
    [​IMG]

    ;)
    [​IMG]
    [​IMG]

  2. Внешне очень похож на кастрированного (по длинне) ультрафайера семисотого. Жду по нему отчета и бимшотов от коллеги.

  3. Потребляемый ток померить можешь?

  4. нет, мерять сейчас нечем, самому интересно. как только измерю - напишу

  5. потребление 1,65 А на свежем в максимуме.
    фокус улучшил загнав по максмуму диод в отражатель чуть открутив основную гильзу

    Последнее редактирование: 8 сен 2009

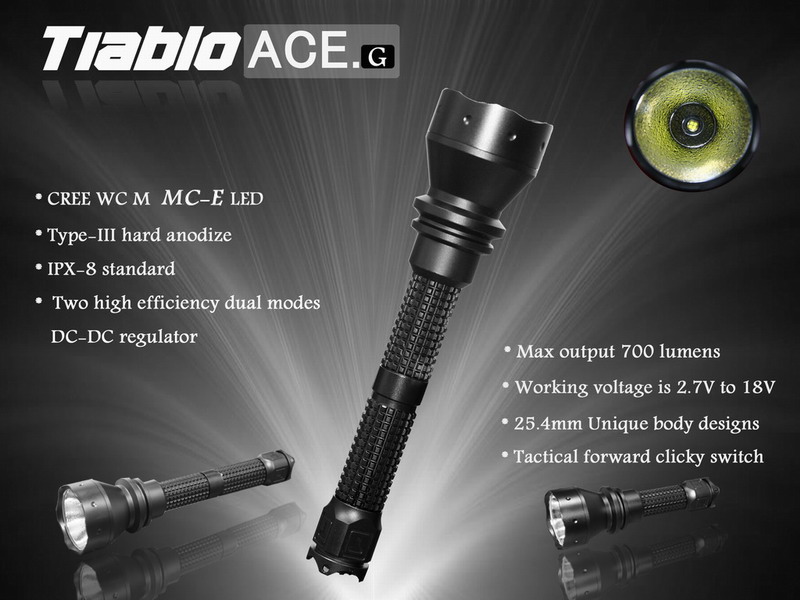

  6. клон от клона тиабло асе, я бы сказал
    >потребление 1,65 А на свежем в максимуме.
    маловато для П7.

  7. ясен пень. драйвер под замену, да и ваще, МС-Е больше подходит для фонарей на 1х18650. а что делать

    тиабло асе?
    [​IMG] в каком месте? =)

    Последнее редактирование: 13 сен 2009
  8. Хороший вопрос :-D
    А насчет драйвера - свето отдачи намного больше не будет, а охлаждение уже станет проблемой, возможно.

  9. Ars

    Ars

    И я купил:)!
    Сдох уже:-(. Минут десять посветя. :-(
    Симптомы интересные: мягко цепляю батарейку - работает, чуть нажимаю ее "+" на драйвер - выключается.
    Выпаял драйвер, на нем TR0011A написано. Вроде целый свиду.. Сижу думаю чего дальше делать.. ;-)

    Болванка эта, на которой диод внутри пустая совсем, от драйвера ток два проводка идут.
    Пайка самого драйвера очень корявая, олово наляпано как будто в ручную;-)

  10. Ars

    Ars

    И чтот он вообще сдох:-(

  11. Печально, делай директ драйв без режимов или заказывай новый драйвер, или пиши ДХ что сломалось, пусть новый шлют :)

  12. попробуй запитать через провода, не батарейкой в корпусе, а просто проводами от контактов. а то нажимания эти, такое чувство, что с контактом проблемы. акк заряженный? для теплоотвода набей фльги так же:) замена для драйвера:
    http://www.dzzzr.ru/forum/showthread.php?t=37792&page=130 1940е сообщение

  13. Ars

    Ars

    Помер именно драйвер, уже подпаял диод на другой фонарик (BD Icon) - работает, а другой диод от этого драйвера - нет..
    За модель драйвера на замену - спасибо! :)
    Буду заказывать, менять! :)

    Пытался из С3 длинного выпаять, но не получается - поддеть его никак - щелочек нет, а грубо выламывать боюсь..

  14. я в С3 менял драйвер на ску.10084. стало мощнее. я отпаивал диод, а потом кажется через дырки от проводков выдавливал чем то драйвер, перед этим отпаяв всё олово по краям. было грубо, но он работает до сих пор (и драйвер и С3 тоже :))

    *ну и ты всё понял правильно? там пара драйверов объединяется что бы до 2А добраться

  15. Ars

    Ars

    Через дырочки я побоялся повредить чего-нить там..
    А есть ли вообще смысл из С3 туда драйвер ставить? Всмысле он будет так же светить как с родным или гораздо слабее?

    Объедениние вроде понял - картинка наглядная:), попробую:)!

    Кстать из этого заказа еще и аккумулятор дорогущий sku.21474 18650 на 3000mAh обещанных (моя зарядка 2600 ток показала, что впрочем уже хорошо - на 2600 она 1800 обычно выдает;-)) был с мертвой платой защиты:-(. Всмысле он совсем не работал никак. Я его разными зарядками да вольтажами помучал, да оторвал ничего не добившись;-). Получился без защиты за 7,5бакса;-)!

    Последнее редактирование: 25 сен 2009
  16. драйвер из С3 в этот труфайр? нет, тот драйвер (из С3) дает не больше ампера.

    аккум? ну через чур дорогие они.. пусть и 2.6Ач.
    http://www.dealextreme.com/details.dx/sku.5790 эти дают 2.4
    http://www.dealextreme.com/details.dx/sku.20392 эти не знаю, но почему то их стали брать вместо предыдущих :)

  17. Ars, у меня очень похожая проблема! Получил на днях фонарь. Включаю, аккум полностью заряжен (и пробовал на разных) он светит минуту, за это время световой поток падает примерно до уровня минимума, а свет становится синий-синий! Переключаешься в следующий режим - и вуаля! Снова ярко, чистый яркий белый свет, но только опять на минуту! ]:->

    Все это очень похоже на дефект драйвера, т.к. проблема которая может быть с диодом - перегрев, за долю секунды никак не рассеется! Тестером тыкал в диод, но пока без фанатизма (не до фонарей сейчас) - было видно что напряжение на диоде падает за эту минуту до 3 вольт, и продолжает падать. Другие фонари на том же диоде тоже просаживают напряжение, но не так быстро, и в синеву и темноту не уходят.

    Пишу притензию DealExtreme, посмотрим чем кончится.

  18. Если свет синеет, значит диод перегреваецо. Можно раскрутить голову, выпаять диод, почистить г-но под ним, намазать нормальной термопастой и припаять обратно.
    Будет всяко быстрее, чем ждать замену, к тому же, нет гарантий что приедет фонарь без такого дефекта.

  19. в синеву уходить может только по одному-перегрев. (на сколько я знаю) там теплоотвод конечно стремный, но его достаточно на минуту то. *я патчил фольгой..
    но тут скорее теплоотвод от самого СИДа, снять, промазать термоклеем, или пастой. а может "СИД-звезда" плохой контакт.

    от того и яркость падает и напруга, думаю. потрогай пальцем сам сид в процессе

  20. Нее, синева это не только перегрев диода, тут что-то с драйвером точно.
    На минимальном режиме диод не перегреется быстро...
