Для чего сабж на фото?

Тема в разделе "Учебка", создана пользователем Калининградский ПАДОНАК, 27 янв 2011.

  1. Собстно конец 19 века.
    [​IMG]

    На забивание свай не похоже, нагрузка уж больно статическая, может какой пресс временный. ваши варианты

  2. SnD

    SnD

    испытание кирпичной колонны на разрушение?

  3. то подъездные рельсы??в правом углу?может чет типа крана-рычага для погрузки/разгрузки..хотя наврядли

  4. На пресс похоже ) , можно предположить так как стройка что бурили скважену для водоснабжения дома .

  5. Это статическое испытание свай (или столбов фундамента, или всего вместе) при помощи тарированого груза. На снимке внизу, у кирпичного столба, можно разглядеть досочку(плохо видно) на которую наверняка установлен индикатор часового типа, фиксирующий перемещения столба под нагрузкой. Вес нагруженного железа можно точно подобрать с помощью сортамента.

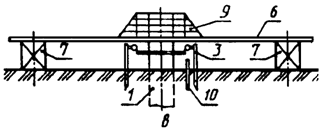

    Вот примерная схема таких испытаний:

    [​IMG]

    1 - испытываемая свая; 3 - pепеpная система с пpогибомеpами; 6 - гpузовая платфоpма; 7 - опоpа;9 - таpиpованный гpуз; 10 - теpмометpическое устpойство

    Ну а за подробностями -гугл:)

    Последнее редактирование: 27 янв 2011
  6. Подъездные рельсы (деревянные?) это скорее всего для подвоза всей этой металлической "нагрузки" к месту работ. На самой колонне видно нечто белое, похожее на метки для отслеживания разрушения. Может это испытание колонны или части фундамента статической нагрузкой. Только смущает близость испытываемой колонны к зданию.

  7. Да и ещё К.п. а датировка фото откуда ( да и сам источник фото тож?)?
    Вот в той же вики пишут:
    на 1833 ИМХО как-то не тянет, а вот 1901-07 как раз...

  8. Датировка на вскидку )))
    спс за разъяснения )

  9. ну насчет близости так думаю что испытывают Существовавшую тогда колонну оставшуюся от старого собора

    вполне возможно что пытают для выяснения состояния фундаментов или чего то и их пригодность к использованию в реконструкции
